디엔8 파일럿 작동 카트리지 압력 감소 릴리프 밸브

제이피피08-01

제품 소개：

그만큼제이피피08-01파일럿 작동식 슬라이딩 스풀 조절 카트리지 타입 감압 릴리프 밸브입니다. 이 파일럿 작동식 감압 릴리프 밸브는 주 시스템의 압력 변화에 관계없이 유압 서브시스템의 2차(낮은) 압력을 일정하게 유지합니다. 감압 기능 외에도, 이 밸브는 감압 포트에서 탱크 포트로 연결되는 유로를 제공합니다. 2차 회로의 압력이 목표 압력을 초과하면 밸브는 이 유로를 열어 탱크로 과도한 압력을 배출합니다.

작업:

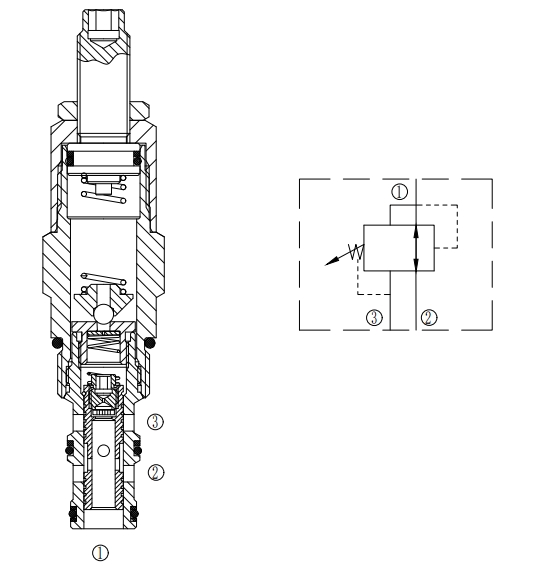

제이피피08-01 파일럿 작동식 감압 릴리프 밸브는 정상 상태에서 ②와 ①의 양방향으로 오일 흐름을 허용하는 반면, 스프링 챔버는 ③번 포트에서 오일을 계속 배출합니다. ①번 포트의 압력이 밸브의 설정값에 도달하면 밸브 코어가 작동하여 ②번 포트의 오일 흐름을 제한하여 ①번 포트의 압력을 조절합니다. 이 모드에서 밸브는 ①번 포트에서 ③번 포트로 오일을 배출할 수도 있습니다.

유로 : 감압시 : ②에서 ①로, 오버플로우시 : ①에서 ③으로.

특징:

• 레귤레이터는 스프링이 압축되지 않도록 보장합니다.

• 조정 장치는 밸브 본체에서 나사로 분리되지 않습니다.

• 선택 가능한 압력 범위는 최대 207bar(3000psi)입니다.

• 밸브 코어와 밸브 슬리브는 다루기 힘들고 내구성이 뛰어납니다.

• 산업용 기존 밸브 구멍.

• 컴팩트한 구조, 작은 크기, 가벼운 무게


명세서:

최대 작동 압력: 210bar(3000psi)

압력: 390bar(5700psi)

흐름: 성능 곡선을 참조하세요.

파일럿 오리피스: 0.5mm(0.020인치)

표준 압력 범위((감압 기능)):

                       6.9~27.6바(100~400psi)

                       10.3 ~ 103bar(150 ~ 1500psi)

                       27.6~270바(400~3000psi)

필터링 정확도: 25μm.

사용 온도: -40℃~ 120℃(NBR), -26℃~ 204℃(FKM)

매체 : 점도 7.4~420 중부 표준시(50~2000)ssu의 미네랄 오일 또는 윤활 기능이 있는 합성 오일.

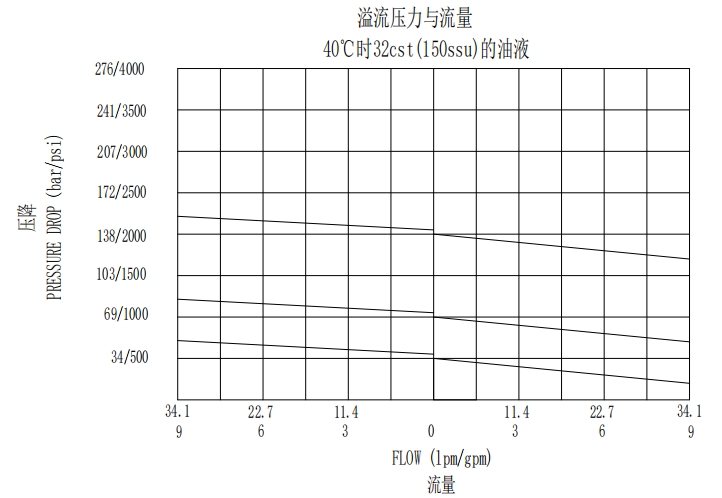

특성:

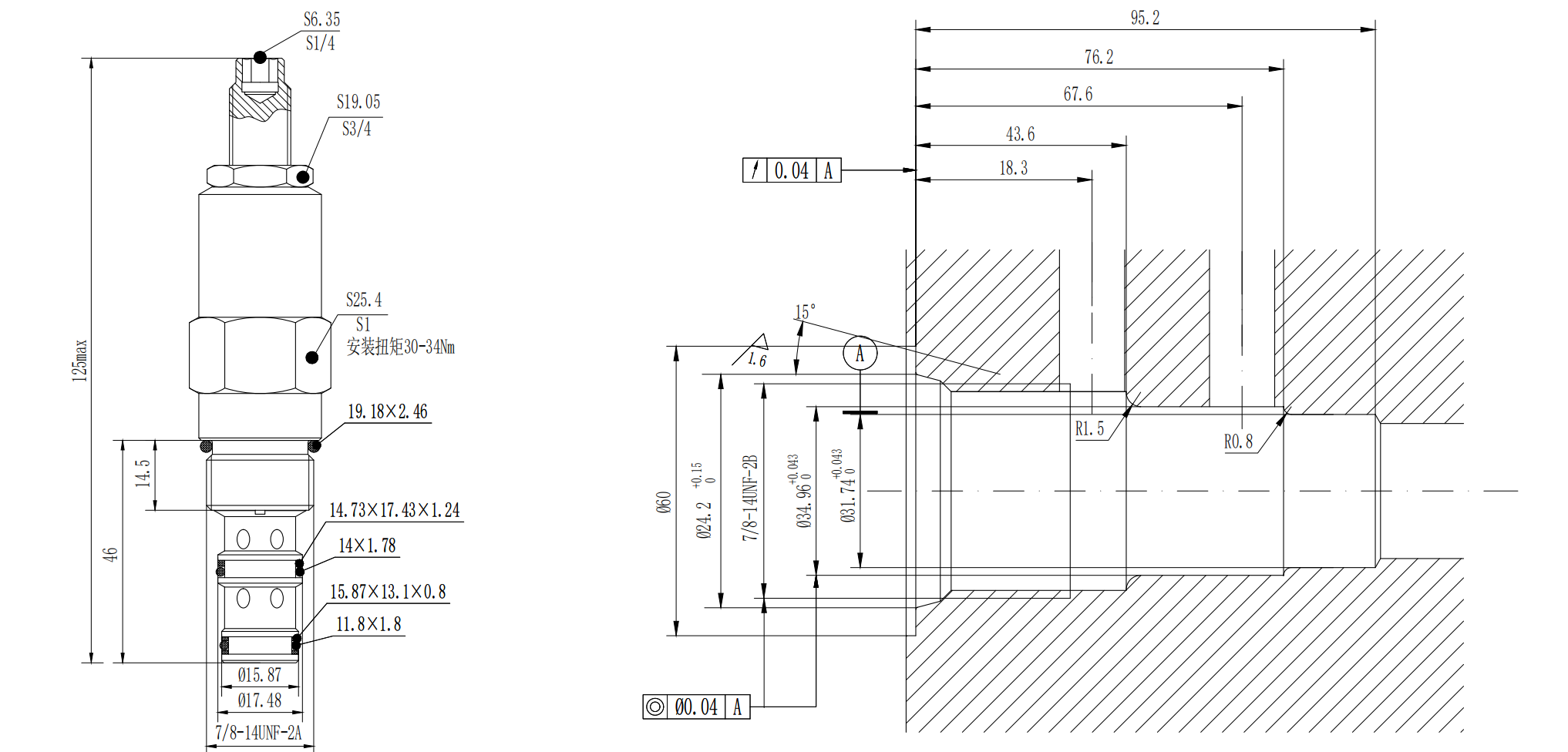

치수:

감압 밸브의 적용 분야:

• 엔지니어링 기계: 굴삭기 및 로더와 같은 장비의 유압 시스템에서 감압 밸브는 액추에이터의 작동 압력을 제어하여 원활하고 안정적인 작동을 보장하는 데 사용됩니다.

• 공작기계: 다양한 공작기계에서 감압 밸브는 유압 공급 시스템과 스핀들 시스템에 안정적인 압력을 제공하여 가공 정확도와 표면 품질을 개선합니다.

• 선박: 감압 밸브는 유압 조타 장치, 화물 크레인 및 기타 선박 시스템에 사용되어 장비의 정상적인 작동과 안전을 보장합니다.
