디엔25 파일럿 작동 포펫 타입 체크 카트리지 릴리프 밸브

JRPC25-02

제품 소개：

파일럿 카트리지 압력 릴리프 밸브의 파일럿형 일방향 카트리지 릴리프 밸브는 파일럿 작동 릴리프 밸브와 체크 밸브 기능을 결합한 것입니다. 파일럿형 일방향 카트리지 릴리프 밸브의 정상 작동 상태는 T 포트의 작동 압력이 스프링 설정 압력의 90% 미만일 때 닫혀 있습니다(P 포트의 유량이 T 포트로 흐르지 않음). 파일럿 카트리지 압력 릴리프 밸브는 시스템 주 압력이 제한 압력에 도달할 때까지 P 포트에서 T 포트(최종적으로 오일 탱크)로 흐르기 시작합니다.

매우 부드럽고 조용한 작동, 오일 오염에 강하고, 압력에 빠르게 반응하며 조정이 쉬운 파일럿 타입 일방향 카트리지 릴리프 밸브입니다.

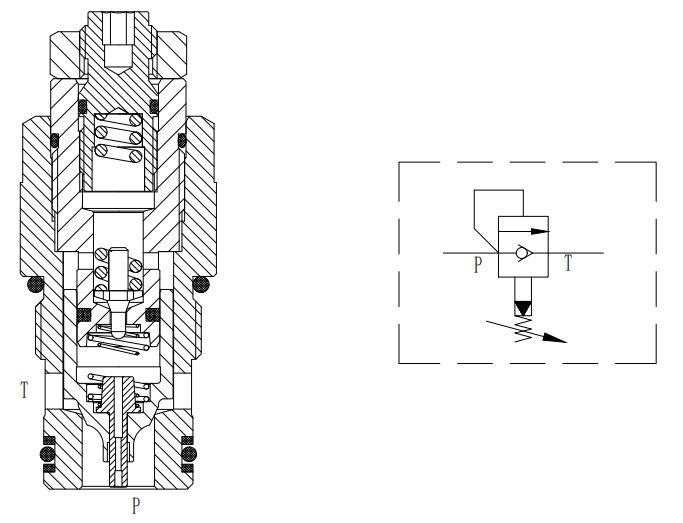

작업:

P포트의 압력이 스프링 설정 압력의 90%에 도달하지 못하면 P-에게-T가 차단되고, 90%를 넘어서도 압력이 계속 상승하면 P-에게-T가 스프링의 가장 높은 설정 압력까지 넘치기 시작합니다.

특징:

• 레귤레이터는 스프링이 압축되지 않도록 보장합니다.

• 나사산: M30×1.5

• 밸브 코어와 밸브 슬리브는 다루기 힘들고 내구성이 뛰어납니다.

• 산업용 기존 밸브 구멍.

• 압력에 대한 반응이 빠르고 조절이 쉽습니다.

명세서:

최대 작동 압력: 315bar(4568psi)

흐름: 성능 곡선을 참조하세요.

내부 누출: 개방 압력이 75%일 때 누출량은 ≤3mL/min입니다.

개방 압력 정의: 유량이 정격 유량의 2.5%에 도달할 때의 압력 측정.

폐쇄 압력: 개방 압력의 90%

역방향 개방 압력: ≤2bar(29psi)

필터링 정확도: 25μm.

사용 온도: -40 ~ 120(NBR), -26 ~ 204(FKM)

매체: 점도 7.4~420 중부 표준시(50~2000)ssu의 미네랄 오일 또는 윤활 기능이 있는 합성 오일.

표준 압력 범위: 10 ~ 60 술집 (145 ~ 870 프시)

                                        55 ~ 130바(798 ~ 1885psi)

                                        110~210바(1595~3045psi)

                                        160~315바(2320~4568psi)

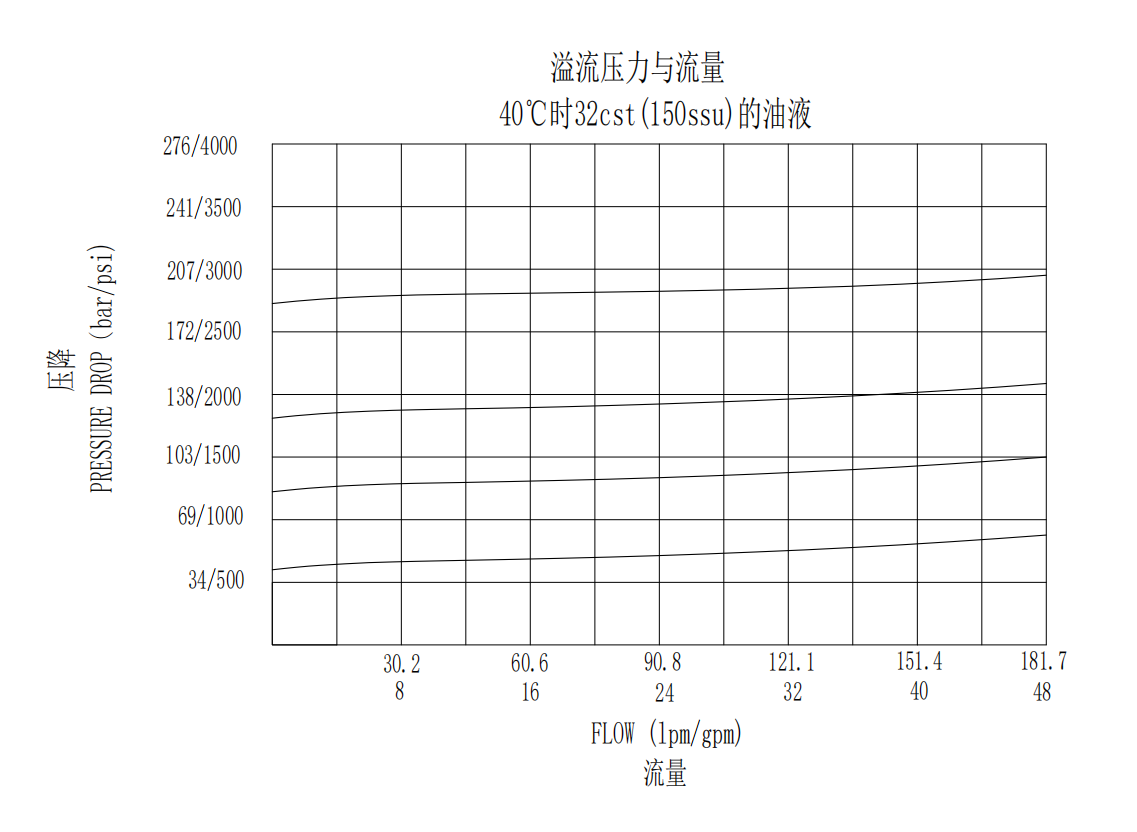

특성:

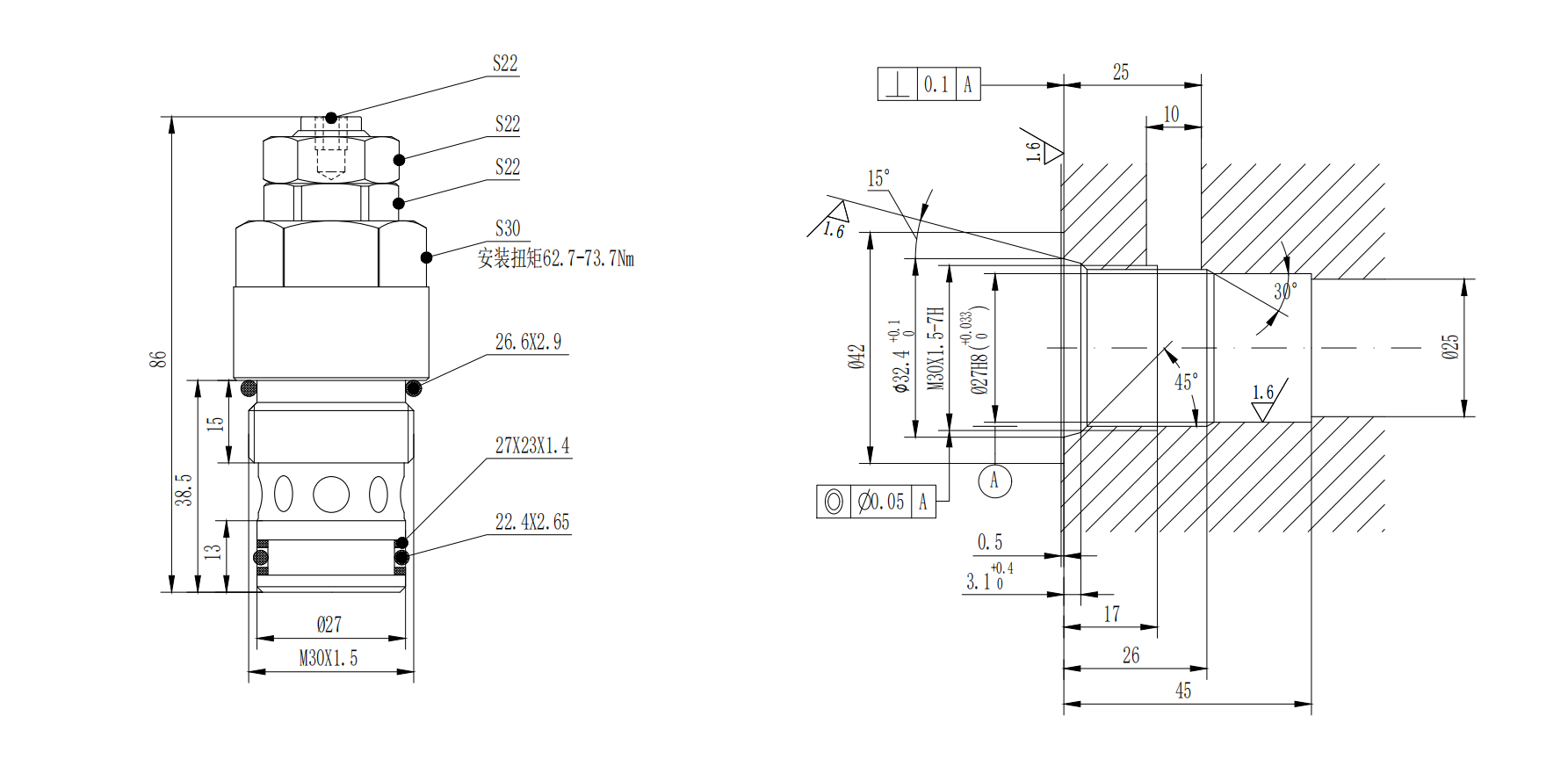

치수:

오일 보충 기능의 핵심 장점:

• 캐비테이션 보호: 유압 펌프 흡입구가 항상 오일로 가득 차 있도록 하여 진공 부족으로 인한 펌프 내 캐비테이션을 방지하고 펌프의 수명을 연장합니다(펌프 마모율을 30% 이상 감소시킬 수 있음).

• 향상된 동기화: 다중 실린더 동기 시스템(선박 리프팅 메커니즘 등)에서 오일 보충 기능은 각 실린더의 누출 차이를 신속하게 보상하고 동기화 오차를 스트로크당 ±1mm 이내로 제어할 수 있습니다.

• 에너지 절약 특징: 오일 보충 경로와 오버플로 회로가 독립적으로 설계되어 오일 보충 시 메인 펌프를 가동할 필요가 없어 시스템 대기 전력 소비를 줄일 수 있습니다(약 15%~20%의 에너지 절약 효과).
