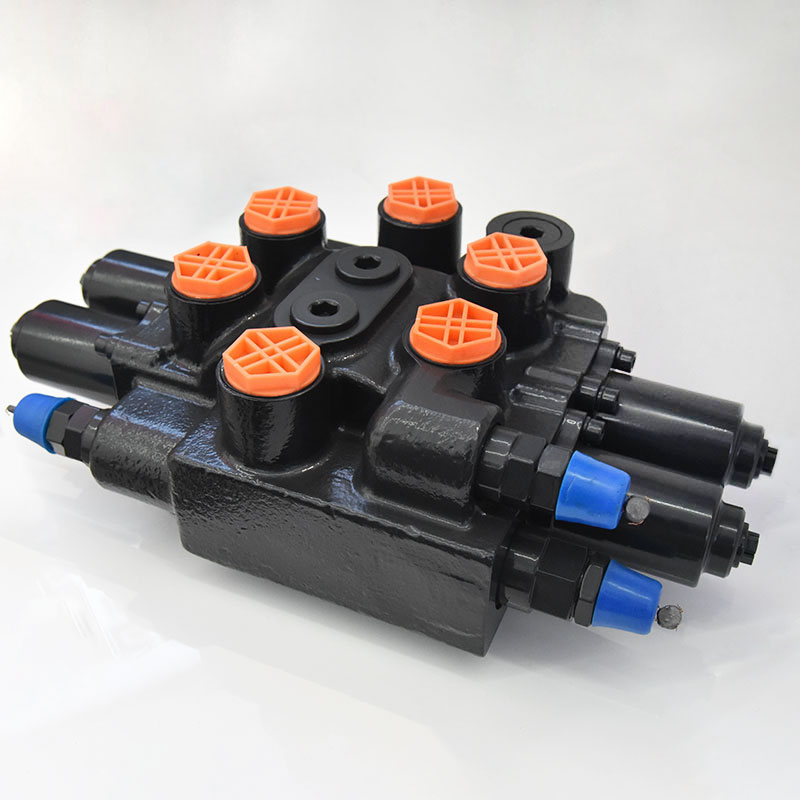

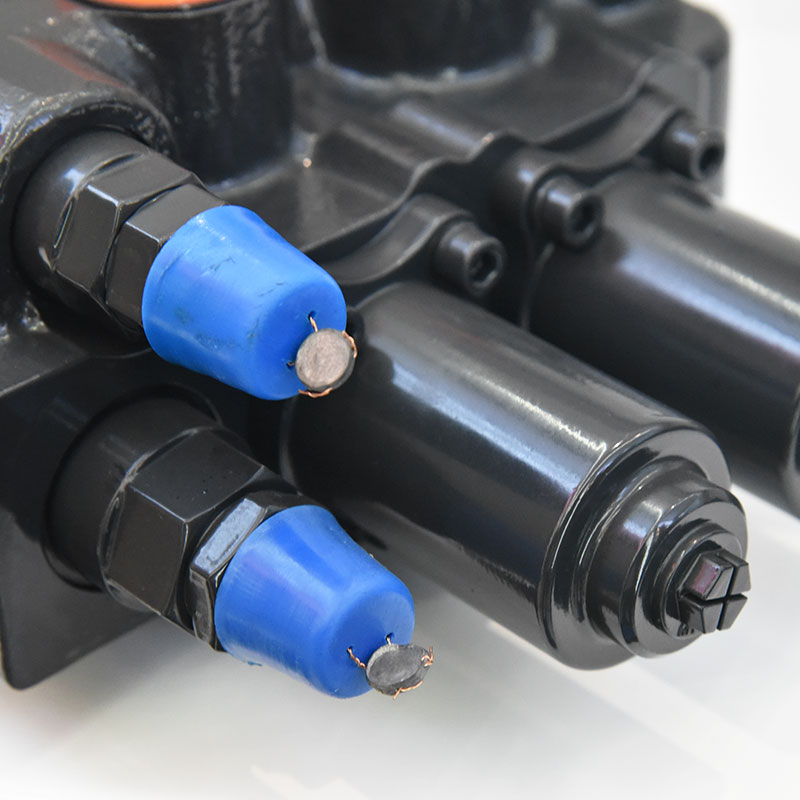

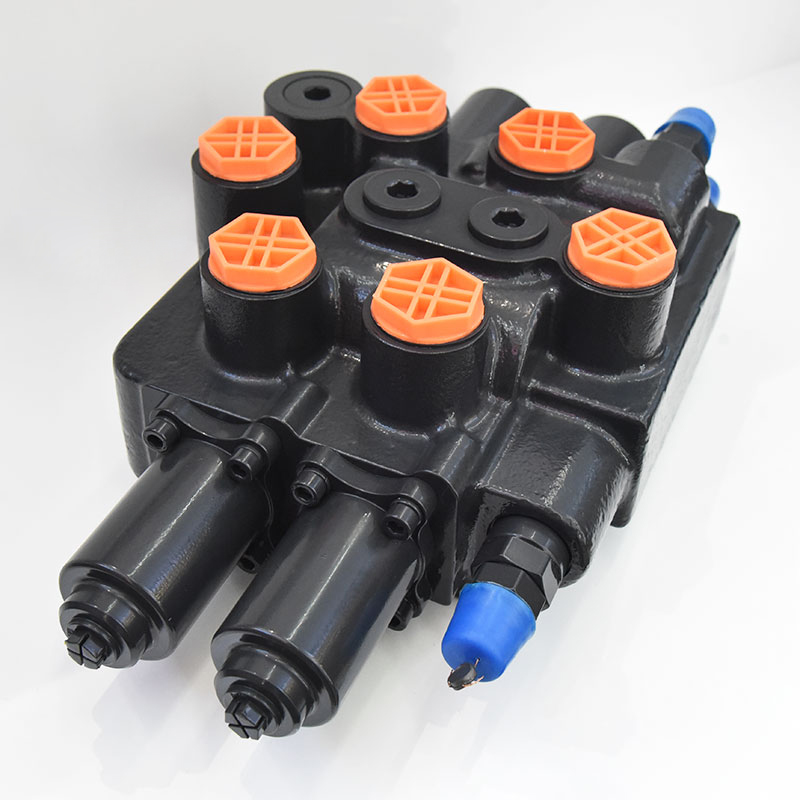

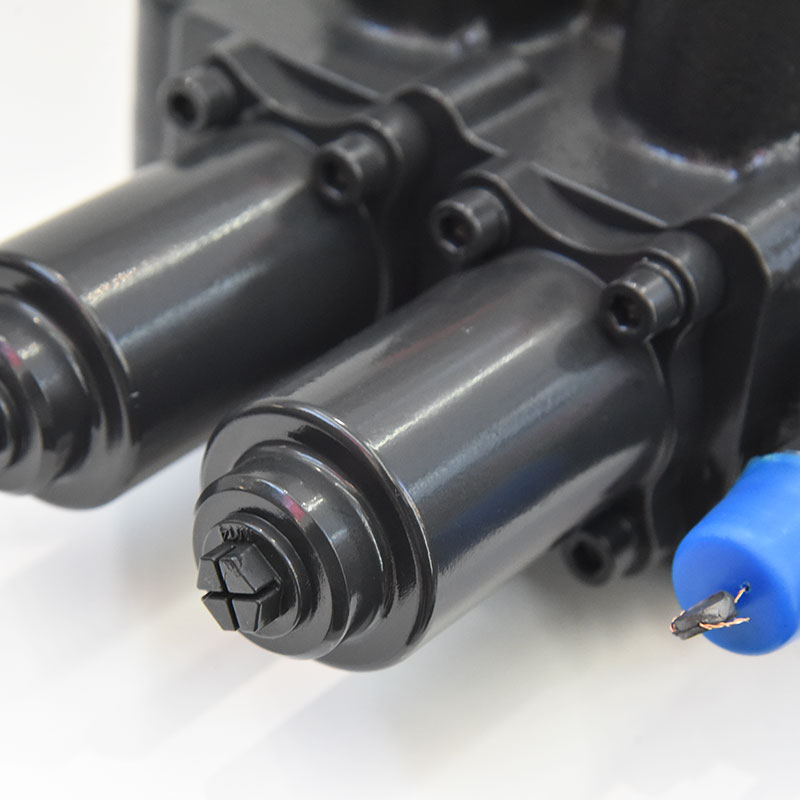

100L/분 2 뱅크 유압 모노블록 방향 밸브

제품 특징:

이 2스풀 모노블록 방향 제어 밸브는 당사에서 독자적으로 설계 및 개발한 중압 및 고압 유압 제어 모노블록 방향 제어 밸브입니다. 고객 요구에 따라 오버플로우 밸브, 오버로드 밸브, 체크 밸브, 오일 보충 밸브 등을 장착할 수 있습니다. 정격 유량은 100L/min이며 최대 압력은 280bar입니다. 가장 까다로운 조건에서도 정밀한 제어와 안정적인 작동을 제공합니다.

• 제어 모드: 유압 제어, 밸브 코어의 움직임은 유압 파일럿 시스템에 의해 제어됩니다. 파일럿 압력(3~30bar)은 더 작은 파일럿 힘으로 메인 밸브 코어의 더 큰 움직임을 제어할 수 있어, 정밀한 작동과 빠른 응답을 보장하는 메인 오일 회로의 스위칭 제어를 실현합니다.

• 모노블록구조: 컴팩트한 구조, 공간 절약; 누출 위험 감소, 강력한 오염 방지 능력, 낮은 유지 보수 비용; 높은 강성, 강력한 충격 저항성

• 더블 밸브 코어로 다양한 유량 제어 가능

• 회로 유형: 직렬 회로

• 초장수명: 밸브 본체는 미러 호닝 기술을 채택하여 200만회의 스위칭 내구성 테스트를 통과했습니다.


유압 회로도：

명세서:

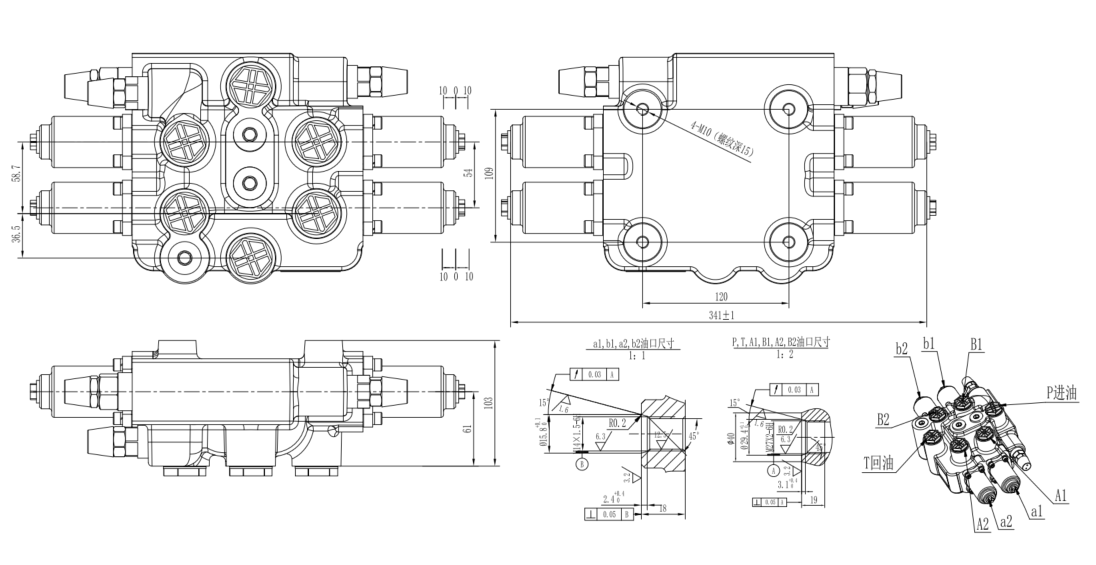

제품 개요 도면：

응용 프로그램:

이 2스풀 모노블록 방향 제어 밸브는 엔지니어링 기계, 농업 기계, 광산 기계, 해양 기계, 위생 기계 등 다양한 분야에서 널리 사용됩니다. 예를 들어, 굴삭기의 붐, 디퍼 암, 버킷과 같은 작업 장치의 움직임을 제어하고, 로더의 버킷을 들어 올리고 뒤집는 동작을 제어하며, 농업용 트랙터의 다양한 농기구의 유압 동작을 제어하고, 선박의 해치 커버와 화물 크레인의 유압 시스템을 개폐하는 데 사용됩니다.

기술 지원 및 서비스：

• 작업 조건 맞춤 설정: 밸브 코어 개방 특성 및 압력 설정 값은 필요에 따라 조정 가능합니다.

• 빠른 대응: 48시간 기술 솔루션 피드백, 72시간 긴급 예비 부품 공급

• 보증 약정: 12개월 초장기 보증 기간(씰 포함)
