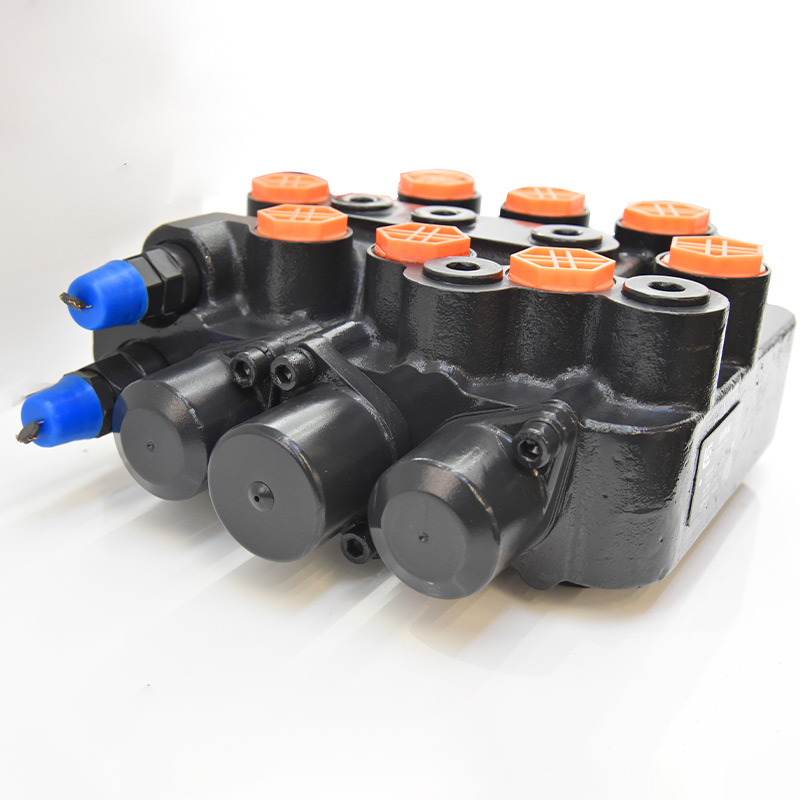

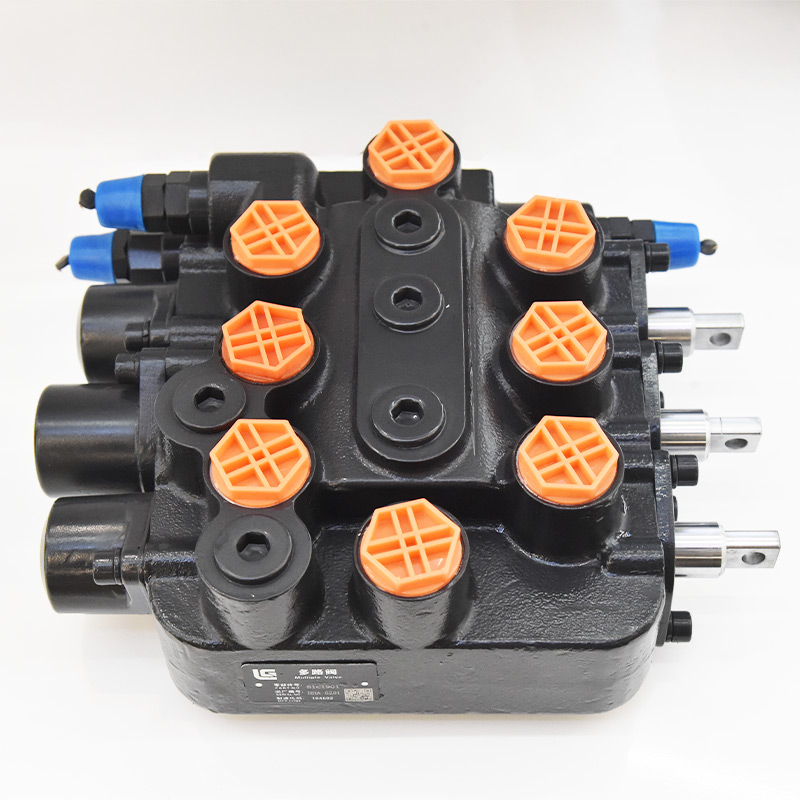

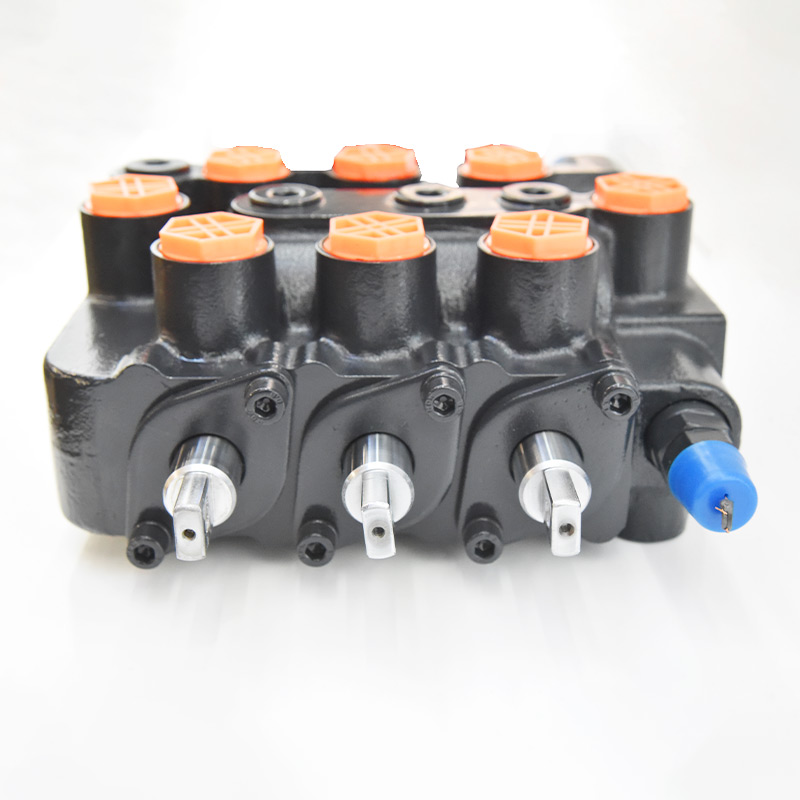

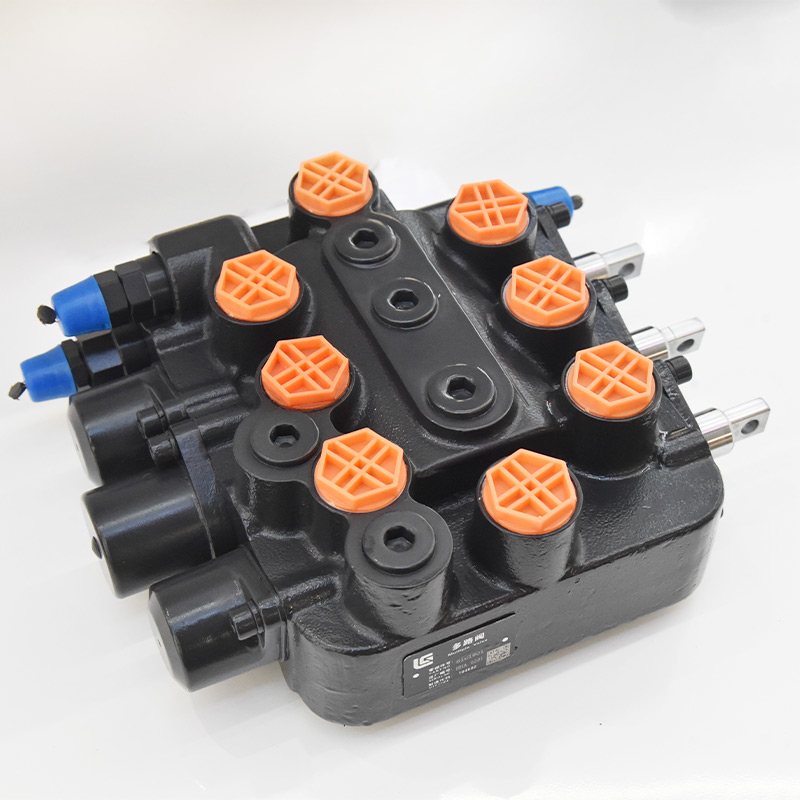

100L/분 3 뱅크 수동 플로팅 모노블록 방향 밸브

제품 특징:

이 3스풀 모노블록 방향 제어 밸브는 당사에서 독자적으로 개발 및 설계한 고성능 모노블록 밸브입니다. 이 3스풀 모노블록 방향 제어 밸브는 중소형 로더용으로 특별히 설계되었습니다. 플로팅 기능이 있는 이 모노블록 밸브는 붐 제어 조인트에 플로팅 제어 위치가 장착되어 있습니다. 모노블록 방향 제어 밸브 스템을 플로팅 조인트로 옮기십시오. 이때 붐 실린더의 로드리스 챔버와 로드 챔버는 유압 오일 탱크에 동시에 연결되어 붐 실린더가 지면과 자중에 의해 자유롭게 부유하는 상태가 되어 지면을 긁는 기능을 구현합니다.

• 플로팅 기능이 있는 모노블록 밸브

• 제어 모드: 수동 제어

• 루프 형태：직렬 회로

• 플로트 디텐트: 밸브 스템이 플로트 위치에 있을 때, 액추에이터의 두 챔버(유압 실린더 등)가 탱크에 연결되고 외부 하중은 자유롭게 움직일 수 있습니다(예: 지형에 장비를 걸어두는 트랙터).

• 밸브 본체는 여러 개의 제어 모듈이 통합된 단일 주물입니다. 분리형 밸브에 비해 크기가 작고 누출 위험이 적으며 설치가 용이합니다.

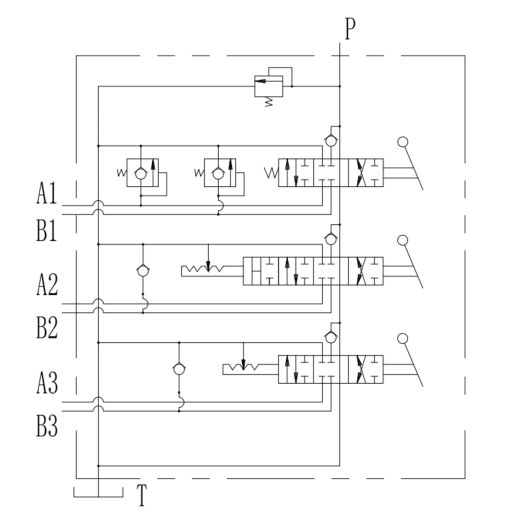

유압 회로도：

명세서:

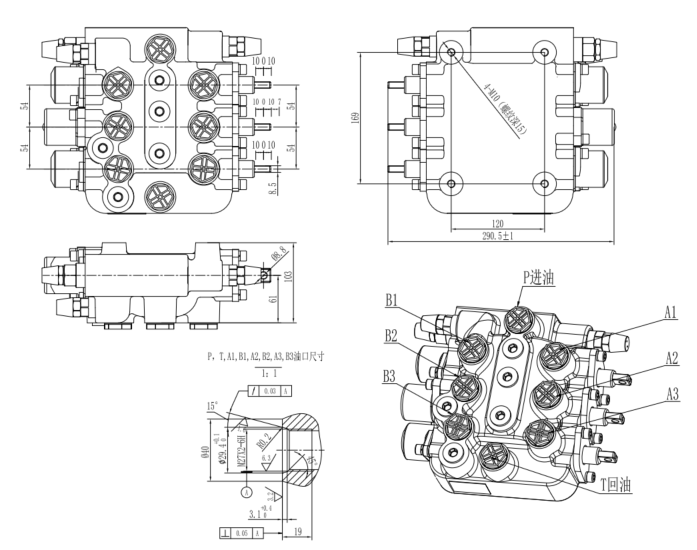

제품 개요 도면：

일반적인 응용 프로그램 시나리오:

• 농업 기계:

트랙터가 농기구(쟁기 등)를 부드러운 지면에 매달 때, 부유 기능을 사용하면 농기구가 지형에 따라 오르내리면서 세게 끌려 손상되는 것을 방지할 수 있습니다.

• 엔지니어링 기계:

불도저 칼날이 지면을 평평하게 할 때, 칼날은 지면의 높이에 따라 자동으로 각도를 조절하여 작업의 정확도를 높일 수 있습니다.

로더 버킷에서 짐을 내린 후, 떠 있는 위치로 쉽게 빠르게 재설정할 수 있으며 작업 단계 수도 줄어듭니다.

• 산업 장비:

사람들이 유압식 리프팅 플랫폼에 타고 내릴 때, 부유 기능은 유압 저항을 제거하고 플랫폼이 안정적으로 고정되도록 보장합니다.
