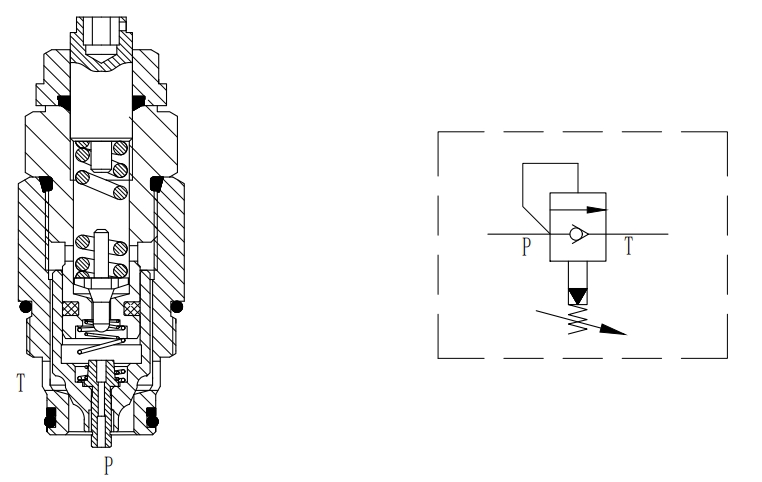

디엔20 파일럿 작동 포펫 타입 체크 카트리지 릴리프 밸브

JRPC20-01

제품 소개

파일럿 작동식 체크 카트리지 릴리프 밸브는 파일럿 작동식 압력 릴리프 기능과 체크 기능을 하나의 밸브에 결합하도록 설계되었습니다. 파일럿 작동식 체크 카트리지 릴리프 밸브는 주로 실린더 연결 라인에 장착되는 등 로딩 방향을 변경할 때 사용됩니다. 실린더 피스톤이 눌리면 파일럿 작동식 체크 카트리지 릴리프 밸브는 실린더 챔버의 과부하를 방지합니다. 실린더가 앞으로 밀리면 역류하는 유체는 파일럿 작동식 릴리프 카트리지 밸브에 의해 발생하는 최소 압력으로 흐르게 되어 실린더 내 진공 현상을 방지합니다. 오버플로우 또는 프리필 밸브라고도 합니다.

파일럿 작동식 체크 카트리지 릴리프 밸브는 유압 장치에 압력 릴리프 밸브 및 일방향 체크 밸브로 장착되며, 소음이 적고 압력 반응에 민감하며 유량이 큽니다. 컴팩트하게 설계된 밸브 블록에서 모듈형 밸브를 대체하기에 더 좋습니다.

특징:

• 외부 누출 없음, 먼지 오일 내성


• 밸브 나사산: M24×1.5


• 밸브 코어와 밸브 슬리브는 다루기 힘들고 내구성이 뛰어납니다.

• 산업용 기존 밸브 구멍.

• 압력 변화에 신속하고 원활하게 대응합니다.

명세서:

최대 작동 압력: 315bar(4568psi)

흐름: 성능 곡선을 참조하세요.

내부 누출: 개방 압력이 75%일 때 누출량은 ≤10mL/min입니다.

개방 압력 정의: 유량이 정격 유량의 2.5%에 도달할 때의 압력 측정.

폐쇄 압력: 개방 압력의 90%

역방향 개방 압력: ≤2.5bar(36psi)

필터링 정확도: 25μm.

사용 온도: -40℃~ 120℃(NBR), -26℃~ 204℃(FKM)

매체 : 점도 7.4~420 중부 표준시(50~2000)ssu의 미네랄 오일 또는 윤활 기능이 있는 합성 오일.

표준 압력 범위: 10 ~ 60 술집 (145 ~ 870 프시)

                                        55 ~ 130바(798 ~ 1885psi)

                                        110~210바(1595~3045psi)

                                        100~315바(1450~4568psi)

특성:

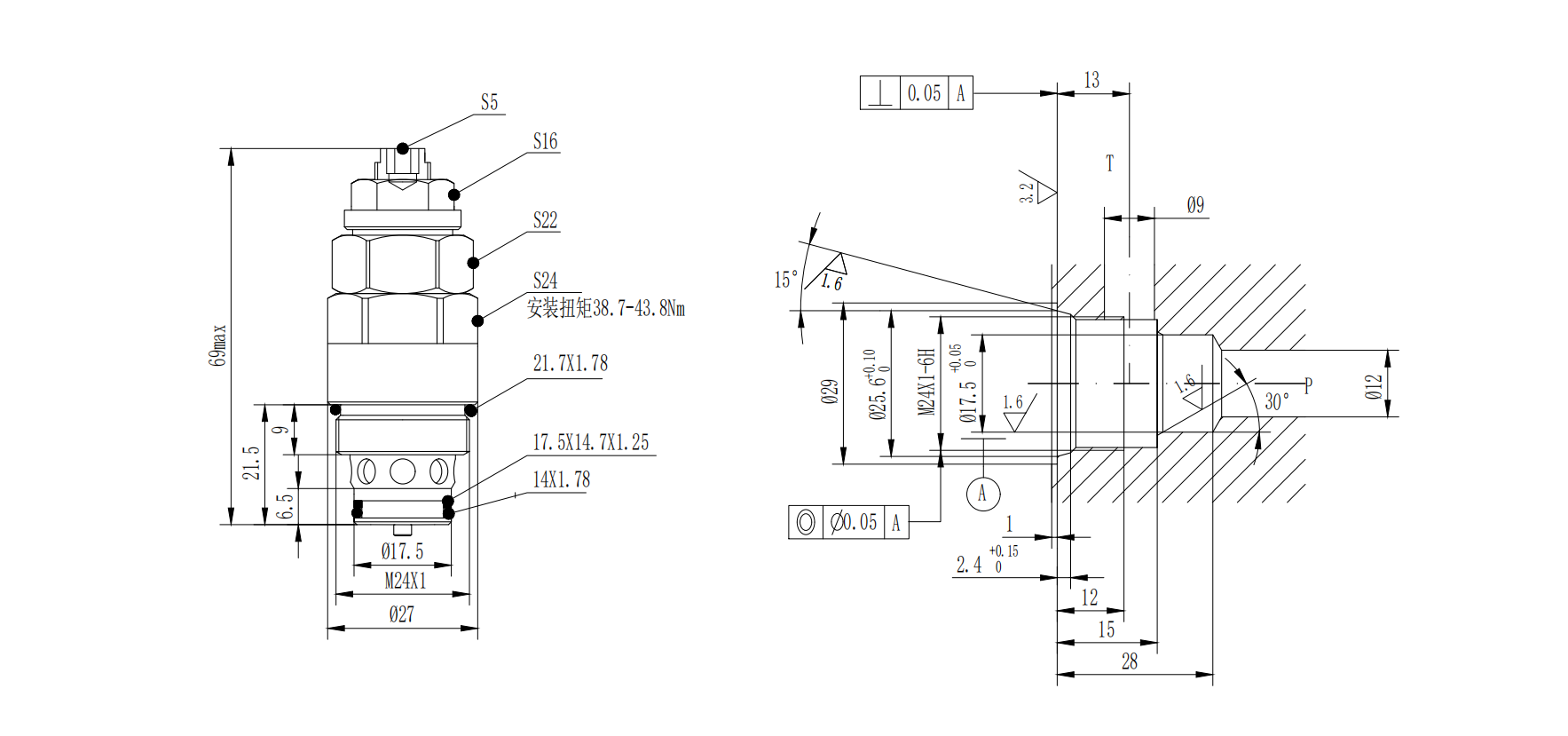

치수:

적용 분야:

• 유압 전달 시스템: 시스템 압력을 조절 및 안정화하고, 시스템 과부하를 방지하며, 과도한 압력으로 인한 유압 부품 손상을 방지하는 데 사용됩니다. 예를 들어, 공작기계 유압 시스템, 사출 성형기 유압 시스템 등에서 파일럿 오일 공급 릴리프 밸브는 시스템이 다양한 작업 단계에서 안정적인 압력을 유지하도록 보장합니다.

• 엔지니어링 기계: 굴삭기, 로더, 크레인 등과 같은 장비는 작동 중 작동 압력과 유량을 자주 변경해야 합니다. 파일럿 오일 공급 릴리프 밸브는 작업 요구에 따라 시스템 압력을 적시에 조절하여 장비의 안전하고 효율적인 작동을 보장합니다.
