디엔8 직접 작동식 안티 캐비테이션 포펫 타입 릴리프 밸브

JRD08-16

제품 소개：

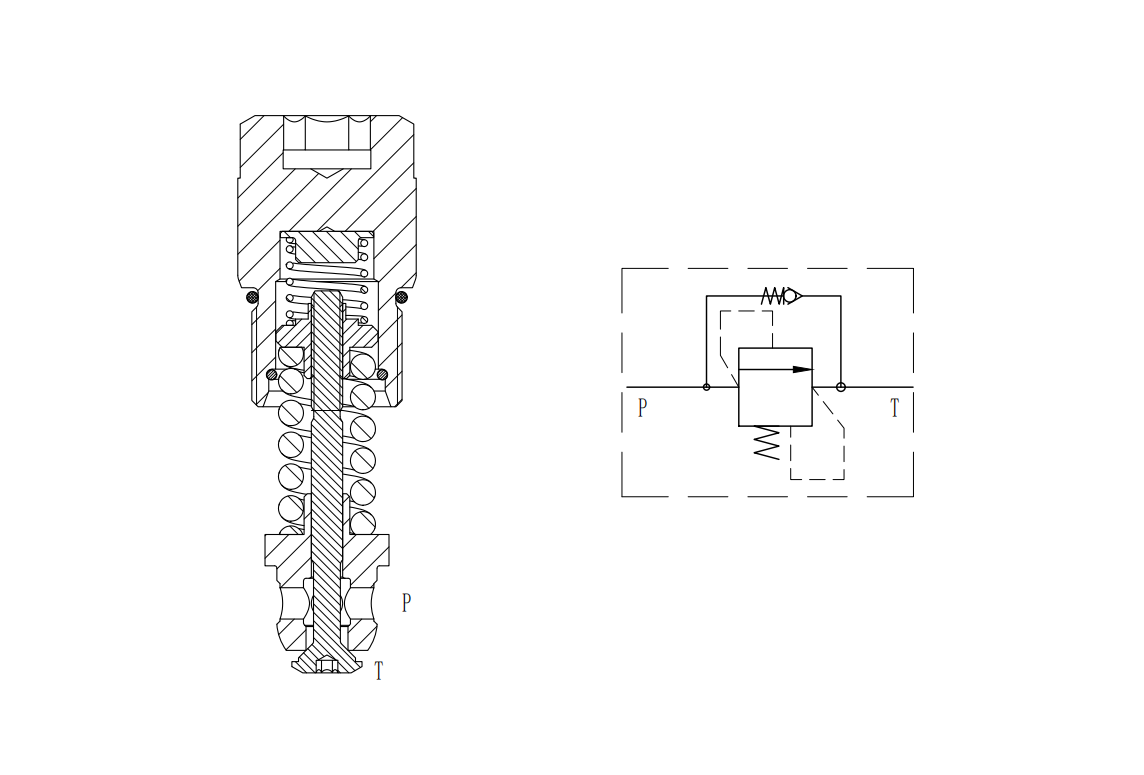

릴리프 및 캐비테이션 방지 밸브 인서트형은 직동 릴리프 밸브의 기본 기능과 오일 보충 기능을 결합한 유압 제어 밸브입니다. 이 밸브는 주로 유압 시스템에서 압력 제어와 오일 역보충이라는 두 가지 요구를 충족하는 데 사용됩니다.

작업:

• 오버플로우: 시스템 압력이 압력 조절 스프링의 설정값을 초과하면 오일 압력이 밸브 코어를 밀어 오버플로우 포트를 열고, 초과 오일은 오일 탱크로 다시 흘러 안정적인 압력을 유지합니다.

• 오일 보충: 시스템 역압이 부족할 경우(예: 급격한 부하 변화), 오일 압력이 밸브 코어에 반대 방향으로 작용하여 오일 보충 채널을 열고, 외부 오일을 시스템에 주입하여 캐비테이션이나 공기 흡입을 방지합니다. 양방향 밸브 코어 구조는 빠른 응답 속도로 정압과 역압을 자동으로 전환하여 유압 시스템의 동적 균형을 보장합니다.

특징:

• 선택 가능한 압력 범위는 최대 319bar(4626psi)입니다.

• 밸브 코어와 밸브 슬리브는 다루기 힘들고 내구성이 뛰어납니다.

• 압력 변화에 빠르게 대응합니다.

• 산업용 기존 밸브 구멍.

명세서:

최대 작동 압력: 420bar(6090psi)

흐름: 성능 곡선을 참조하세요.

내부 누출: 개방 압력이 75%일 때 누출량은 ≤10mL/min입니다.

개방 압력 정의: 유량이 정격 유량의 2.5%에 도달할 때의 압력 측정.

폐쇄 압력: 개방 압력의 90%

필터링 정확도: 25μm.

사용 온도: -40℃~ 120℃(NBR), -26℃~ 204℃(FKM)

매체 : 점도 7.4~420 중부 표준시(50~2000)ssu의 미네랄 오일 또는 윤활 기능이 있는 합성 오일.

표준 압력 범위: 101 ~ 280 술집 (1465 ~ 4060 프시)

                                        250~420바(4060~6090psi)

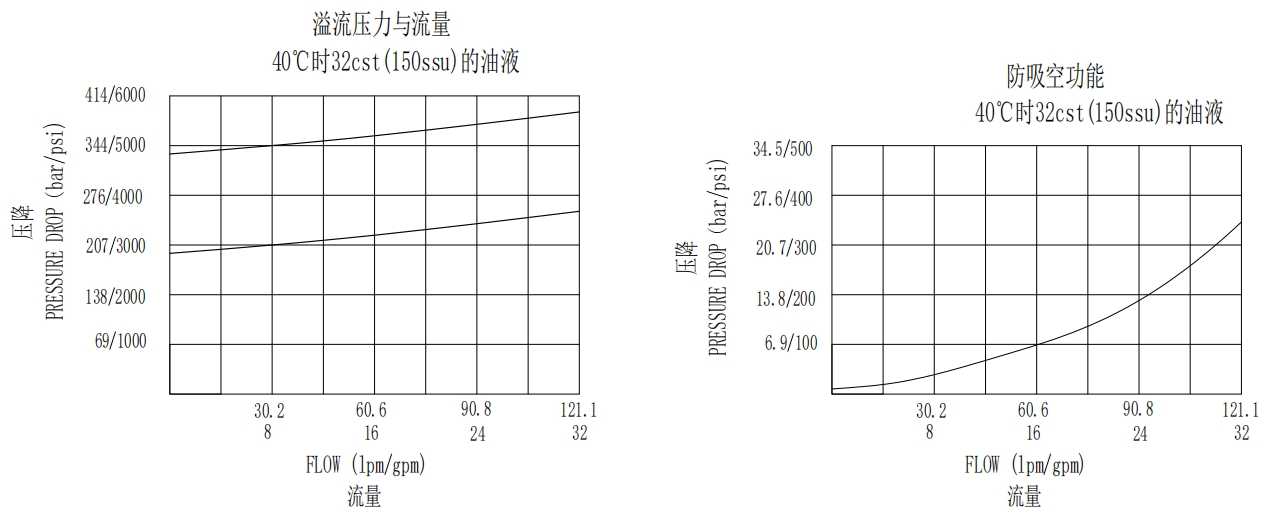

특성:

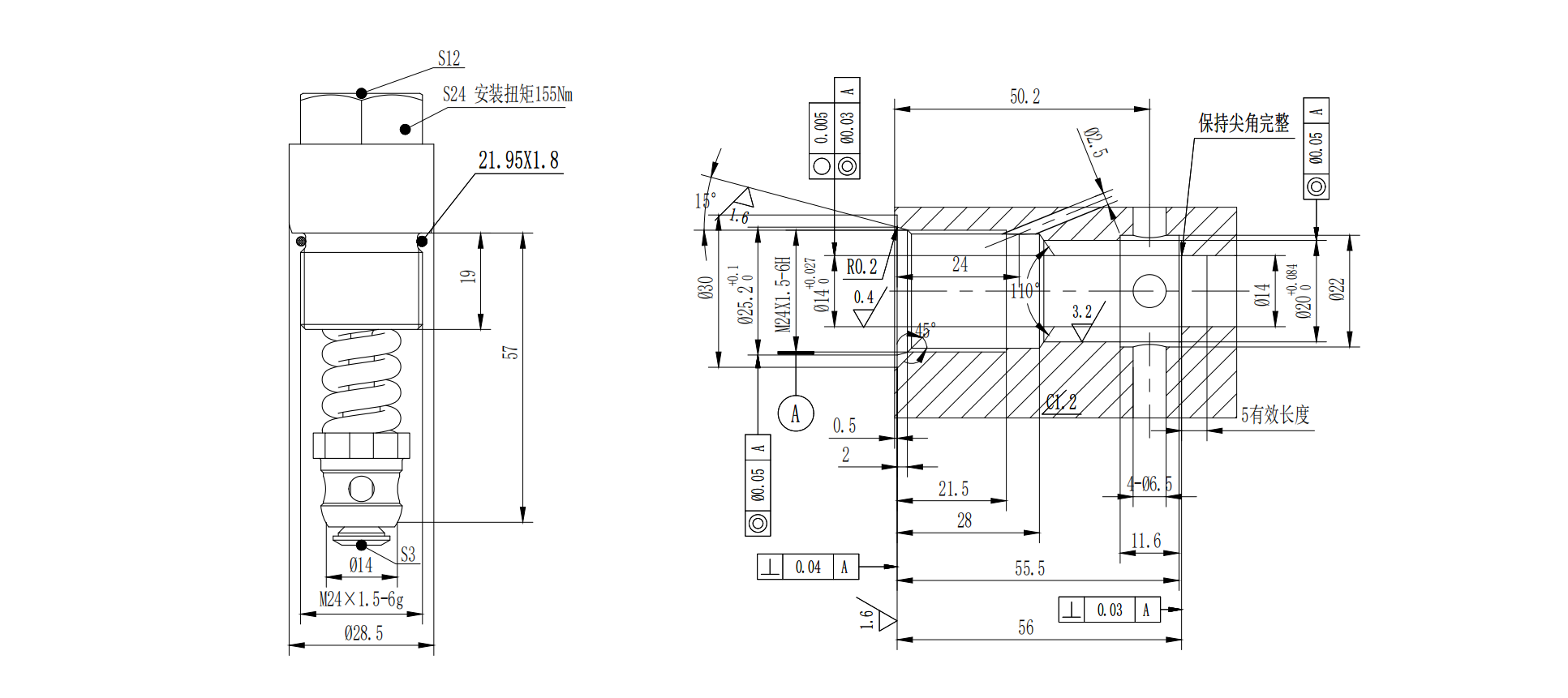

치수:

릴리프 및 안티 캐비테이션 밸브 삽입 유형의 적용 시나리오:

• 엔지니어링 기계

로더 및 굴삭기의 유압 시스템에서는 부하가 급격히 변할 경우 액추에이터가 공기를 빨아들이거나 충격을 받는 것을 방지하기 위해 신속하게 오일을 보충해야 합니다.

• 폐쇄 루프 유압 시스템

2방향 압력 보호가 필요한 회로(서보 시스템 등)에서는 오일 보충 릴리프 밸브가 과압 오버플로와 저압 오일 보충을 동시에 달성할 수 있습니다.

• 고동적 응답 장비

예를 들어, 사출성형기와 공작기계 스핀들 구동 시스템은 빠른 압력 조절과 에너지 회수가 필요하며, 오일 보충 기능을 통해 펌프의 잦은 시동 및 정지를 줄일 수 있습니다.
