디엔8 직동식 포펫 타입 카트리지 릴리프 밸브

JRD08-11

제품 소개：

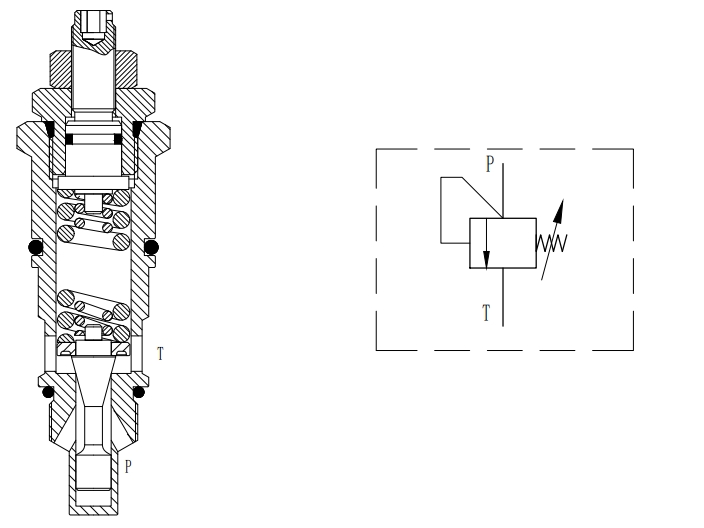

직접 릴리프 밸브는 씰링 시트의 포펫을 통해 압력을 방출합니다. P포트의 압력이 스프링의 가압력보다 높을 때 포펫이 열리고 T포트를 통해 유량이 방출됩니다. 스프링의 가압력은 직접 릴리프 밸브의 헤드 육각형을 조절하여 쉽고 유연하게 조절할 수 있습니다.

작업:

나사식, 카트리지식, 직동식, 포펫 타입의 상시 닫힘 유압 릴리프 밸브입니다. 일반적으로 유압 부품을 과도 압력으로부터 보호하는 데 사용됩니다. 입구(P) 압력이 밸브 설정값에 도달하면 밸브가 열리면서 탱크(T) 유량을 조절하여 압력 상승을 최소화합니다. 디플렉터의 혁신적인 형상은 실제로 매우 낮은 상승률을 제공하며, 포펫 설계는 뛰어난 안정성을 보장합니다. 카트리지는 낮은 내부 누설과 제한된 히스테리시스를 요구하는 유압 회로의 부하 변화에 신속하게 대응합니다.

특징:

• 압력 조절 및 나사산 설치가 간편합니다.

• 빠른 교체를 위해 공장 사전 설정 압력이 제공됩니다.

• 밸브 코어와 밸브 슬리브는 다루기 힘들고 내구성이 뛰어납니다.

• 압력 변화에 빠르게 대응합니다.

JRD08-11직접 운영 릴리프 밸브 명세서:

최대 작동 압력: 240bar(3480psi)

흐름: 성능 곡선을 참조하세요.

내부 누출: 개방 압력이 75%일 때 누출량은 ≤10mL/min입니다.

개방 압력 정의: 유량이 정격 유량의 2.5%에 도달할 때의 압력 측정.

폐쇄 압력: 개방 압력의 90%

필터링 정확도: 25μm.

사용 온도: -40℃~ 120℃(NBR), -26℃~ 204℃(FKM)

매체 : 점도 7.4~420 중부 표준시(50~2000)ssu의 미네랄 오일 또는 윤활 기능이 있는 합성 오일.

표준 압력 범위: 55 ~ 140 술집 (798 ~ 2030 프시)

                                        160~240바(2320~3480psi)

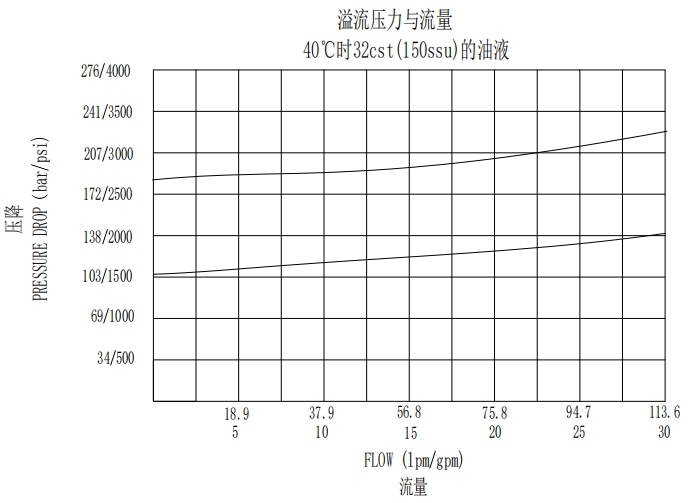

곧장 릴리프 밸브 특성:

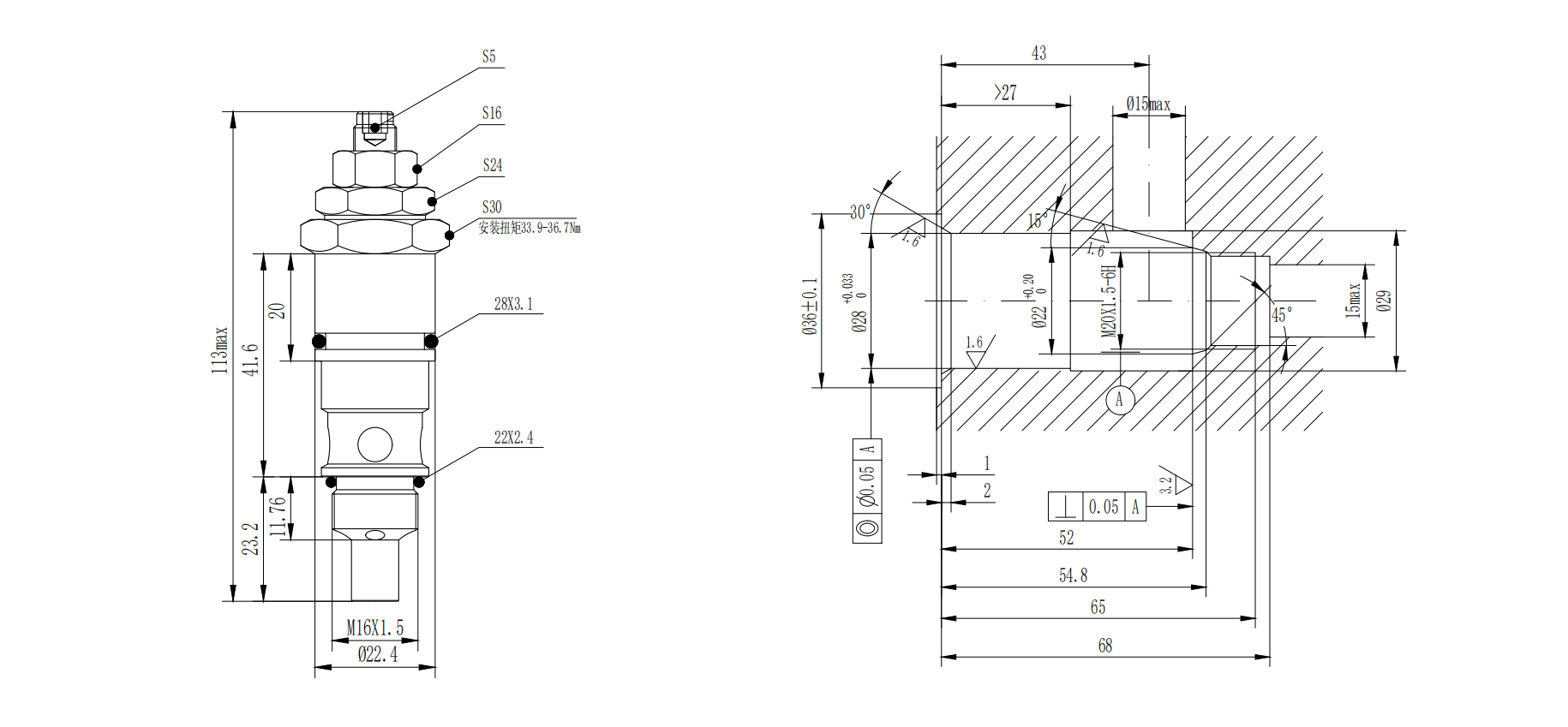

직접 릴리프 밸브 치수:

직접 작동식 릴리프 밸브의 적용 시나리오:

• 엔지니어링 기계: 로더 및 굴삭기와 같은 엔지니어링 기계의 유압 시스템에서 직접 작동되는 릴리프 밸브는 안전 밸브로 사용되어 과도한 압력으로 인한 유압 시스템의 손상을 보호하고 엔지니어링 기계의 안전한 작동을 보장할 수 있습니다.

• 사출성형기: 사출성형기의 유압시스템에서 직접 작동하는 릴리프 밸브를 사용하여 사출 압력, 보압 등을 조절하고 안정화하여 사출성형 제품의 품질을 보장할 수 있습니다.

• 선박 유압 시스템: 직동식 릴리프 밸브는 선박 조타 장치 및 화물 크레인과 같은 유압 장비에서 유압 시스템의 압력을 제어하고 선박 장비의 정상적인 작동과 안전을 보장하는 데 사용될 수 있습니다.

자주 묻는 질문：

직접 작동식 릴리프 밸브란 무엇입니까?

직접 릴리프 밸브는 유압과 스프링으로 제어되는 압력 릴리프 스위치와 같습니다. 밸브 코어를 누르는 유압의 힘이 밸브 코어를 누르는 스프링의 힘보다 크면 밸브가 열려 오일을 배출하고 압력을 낮춥니다. 유압이 떨어지면 스프링이 밸브를 뒤로 밀어 압력을 낮추거나 닫습니다. 이러한 자동 개폐 조절을 통해 시스템의 최대 압력은 스프링이 설정한 값으로 제한됩니다. 핵심은 유압과 스프링의 힘 사이의 직접적인 경쟁이자 동적 균형입니다.

직접 운영
