직접 작동식 캐비테이션 방지 릴리프 밸브는 충격 방지 밸브의 일반적인 기능과 체크 밸브를 통한 캐비테이션 방지 기능을 하나의 컴팩트한 카트리지에 결합했습니다.
디엔6 직접 작동식 안티 캐비테이션 포펫 타입 릴리프 밸브
JRD06-14

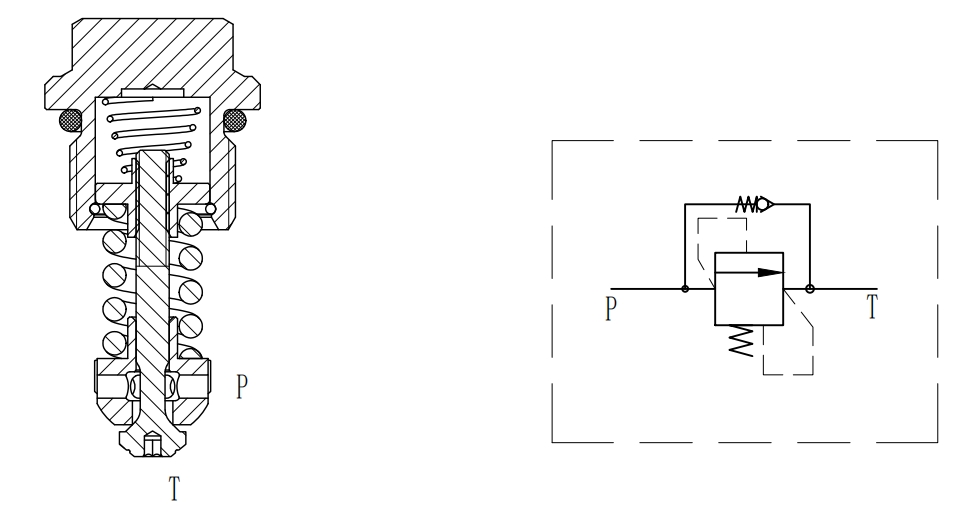

직접 작동식 안티 캐비테이션 릴리프 밸브의 작동:
양의 오버플로: 시스템 압력이 스프링 설정값을 초과하면 밸브 코어가 오일에 의해 열리고, 초과 오일은 오버플로 포트를 통해 오일 탱크로 돌아가 시스템 압력을 안정적으로 유지합니다(기존 직접 작동 오버플로 밸브와 동일).
역방향 오일 보충: 시스템에 오일 보충이 필요할 때(예: 부하 잠금 또는 오일 압력 부족), 역방향 오일 압력이 밸브 코어의 반대쪽에 작용하여 밸브 코어를 밀어 오일 보충 채널을 열고, 외부 오일은 밸브 본체를 통해 시스템에 보충되어 캐비테이션이나 압력 강하를 방지합니다.
직접 작동식 안티 캐비테이션 릴리프 밸브의 특징:
레귤레이터는 스프링이 압축되지 않도록 보장합니다.
선택 가능한 압력 범위는 최대 299bar(4336psi)입니다.
밸브 코어와 밸브 슬리브는 다루기 힘들고 내구성이 뛰어납니다.
압력 변화에 빠르게 대응합니다.
산업용 기존 밸브 구멍.
양방향 기능 통합
기존의 직접 작동식 릴리프 밸브는 단방향 오버플로만 지원하는 반면, 오일 보충형은 구조적 최적화(이중 밸브 코어나 복합 오일 회로 등)를 통해 정방향 및 역방향 오일 회로 전환을 실현하여 복잡한 작업 조건의 요구 사항을 충족합니다.
높은 반응성과 안정성
직접 작동 설계를 통해 밸브 코어 작동을 오일 압력과 스프링 힘으로 직접 제어할 수 있으며, 반응 속도가 빠르므로 동적인 압력 조절 시나리오에 적합합니다.
오염 방지 능력
카바이드 밸브 코어나 특수한 씰링 설계를 사용하면 오일 오염으로 인한 붙는 문제를 줄이고 신뢰성을 향상시킬 수 있습니다.
오일 보충 흐름 제어
오일 보충 채널에는 일반적으로 과도한 오일 보충으로 인한 시스템 압력 변동을 방지하기 위해 조절 구멍이나 조절식 댐핑이 장착되어 있습니다.
명세서:
최대 작동 압력: 400bar(5800psi)

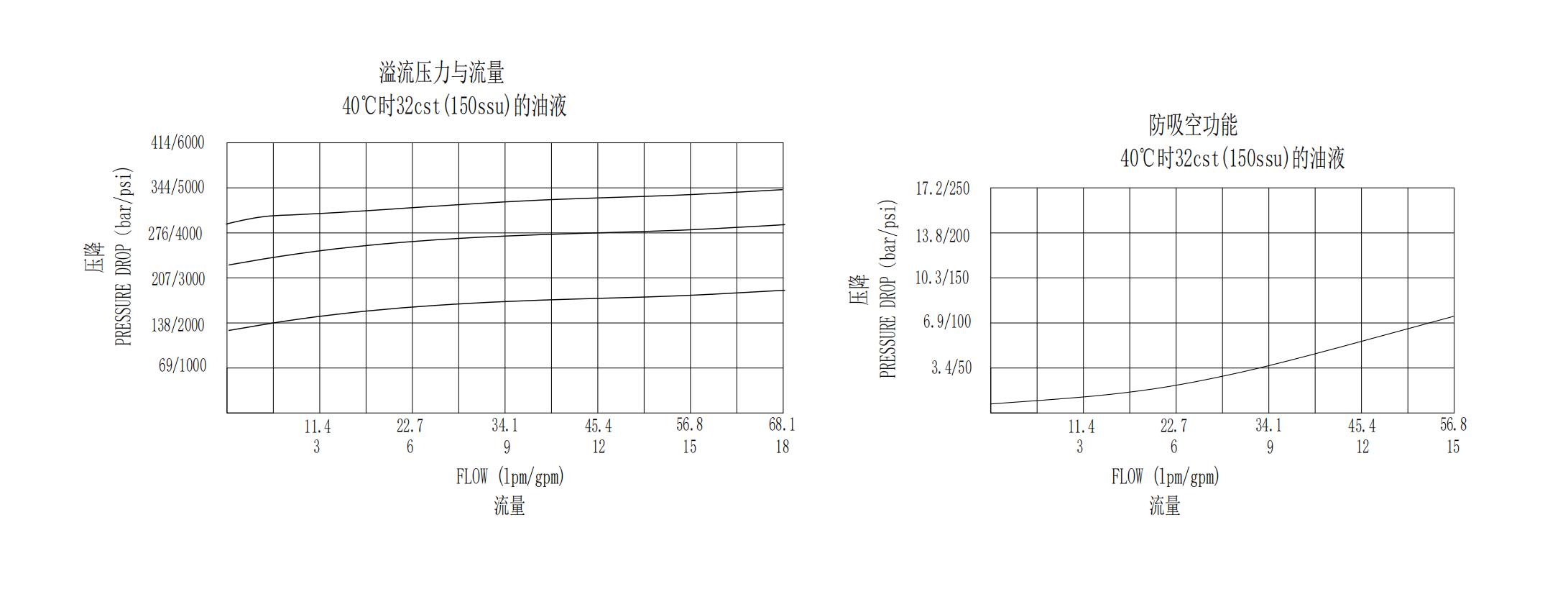

흐름: 성능 곡선을 참조하세요.
내부 누출: 개방 압력이 75%일 때 누출량은 ≤10mL/min입니다.
개방 압력 정의: 유량이 정격 유량의 2.5%에 도달할 때의 압력 측정.
폐쇄 압력: 개방 압력의 90%
필터링 정확도: 25μm.
사용 온도: -40℃~ 120℃(NBR), -26℃~ 204℃(FKM)
매체 : 점도 7.4~420 중부 표준시(50~2000)ssu의 미네랄 오일 또는 윤활 기능이 있는 합성 오일.
표준 압력 범위: 101 ~ 175 술집 (1465 ~ 2538 프시)
250~320바(3625~4640psi)
320~400바(4640~5800psi)
특성:

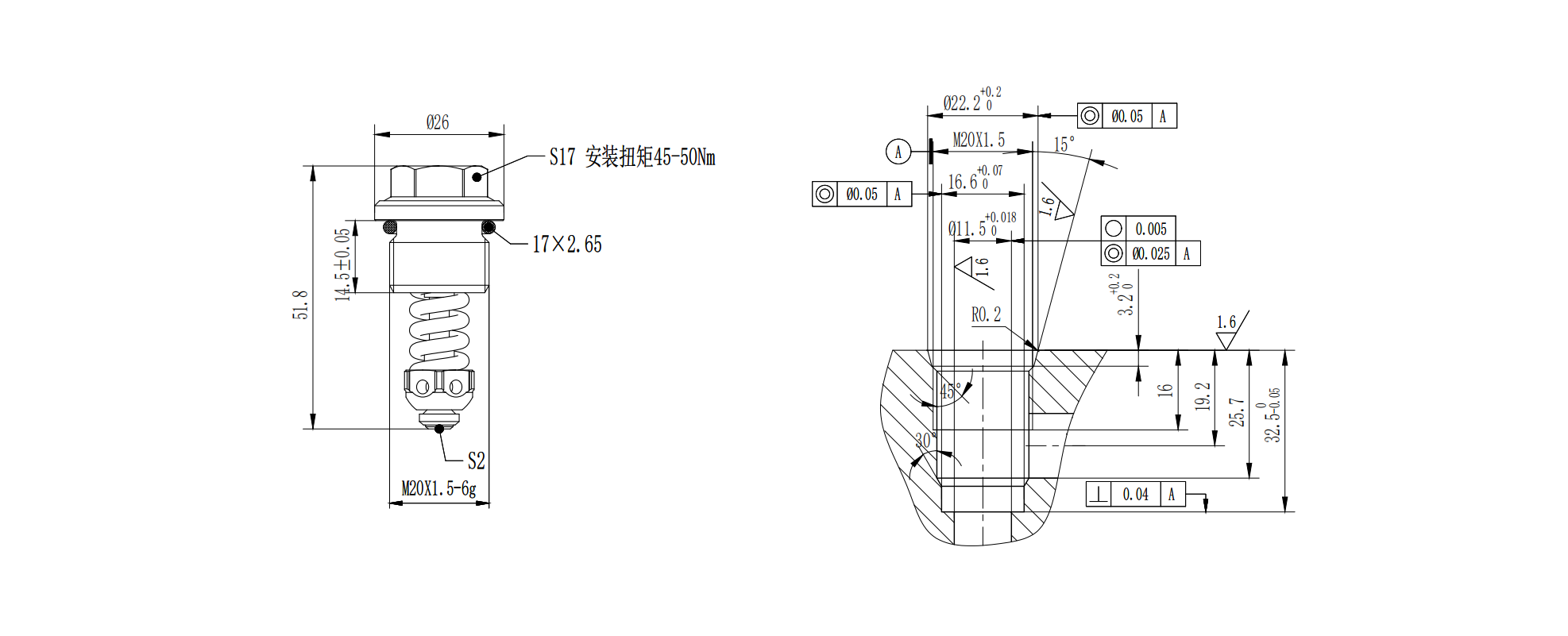

치수:
