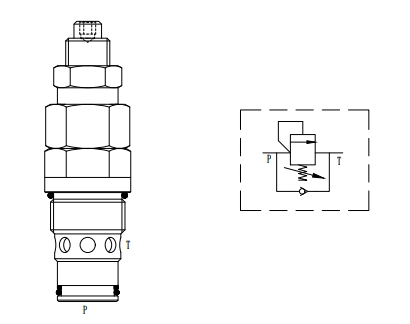

디엔6 직접 작동식 안티 캐비테이션 포펫 타입 카트리지 릴리프 밸브

JRD06-01

제품 소개:

직접 작동식 안티 캐비테이션 카트리지 릴리프 밸브는 유압 시스템에서 흔히 사용되는 과부하 보호 및 안티 캐비테이션 부품입니다. 이 밸브의 핵심 특징은 밸브 코어가 파일럿 제어 없이 유압으로 직접 구동된다는 것입니다. 구조가 간단하고 응답 속도가 빠릅니다. 직접 작동식 안티 캐비테이션 카트리지 릴리프 밸브는 중압 및 저압의 폐쇄형 유압 시스템이나 동적 성능이 높은 시스템에 자주 사용됩니다.

작업:

• 과부하 압력 완화:

시스템 압력이 스프링 설정값을 초과하면 유압이 밸브 코어를 밀어 스프링을 압축하고 고압 오일은 압력 방출 채널을 통해 오일 탱크(또는 저압 측)로 다시 흘러 빠른 압력 방출을 달성합니다.

• 오일 보충 프로세스:

누출이나 캐비테이션으로 인해 시스템의 저압 측 압력이 떨어지면 오일 보충 챔버와 저압 측의 압력 차이로 인해 밸브 코어가 반대 방향으로 움직이고 오일 탱크나 오일 보충 펌프의 오일이 저압 측으로 들어가 캐비테이션 방지 효과가 발생합니다.

특징:

• 빠른 응답 속도: 직접 작동 구조로 파일럿 제어 링크가 없습니다. 밸브 코어가 압력 변동 시 직접 작동하여 동특성이 우수합니다.

• 밸브 코어와 밸브 슬리브는 다루기 힘들고 내구성이 뛰어납니다.

• 압력 변화에 빠르게 대응합니다.

• 산업용 기존 밸브 구멍.

명세서:

최대 작동 압력: 260bar(3770psi)

흐름: 성능 곡선을 참조하세요.

내부 누출: 개방 압력이 75%일 때 누출량은 ≤10mL/min입니다.

개방 압력 정의: 유량이 정격 유량의 2.5%에 도달할 때의 압력 측정.

폐쇄 압력: 개방 압력의 90%

역방향 개방 압력: ≤1.5bar(22psi)

필터링 정확도: 25μm.

사용 온도: -40℃~ 120℃(NBR), -26℃~ 204℃(FKM)

매체 : 점도 7.4~420 중부 표준시(50~2000)ssu의 미네랄 오일 또는 윤활 기능이 있는 합성 오일.

표준 압력 범위: 30 ~ 140 술집 (435 ~ 2030 프시)

                                        160~260바(2320~3770psi)

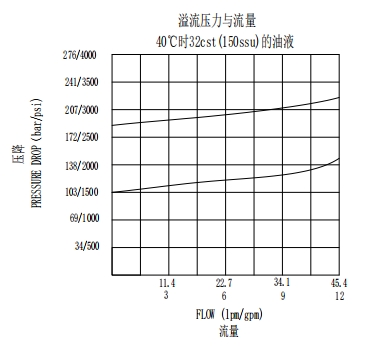

특성:

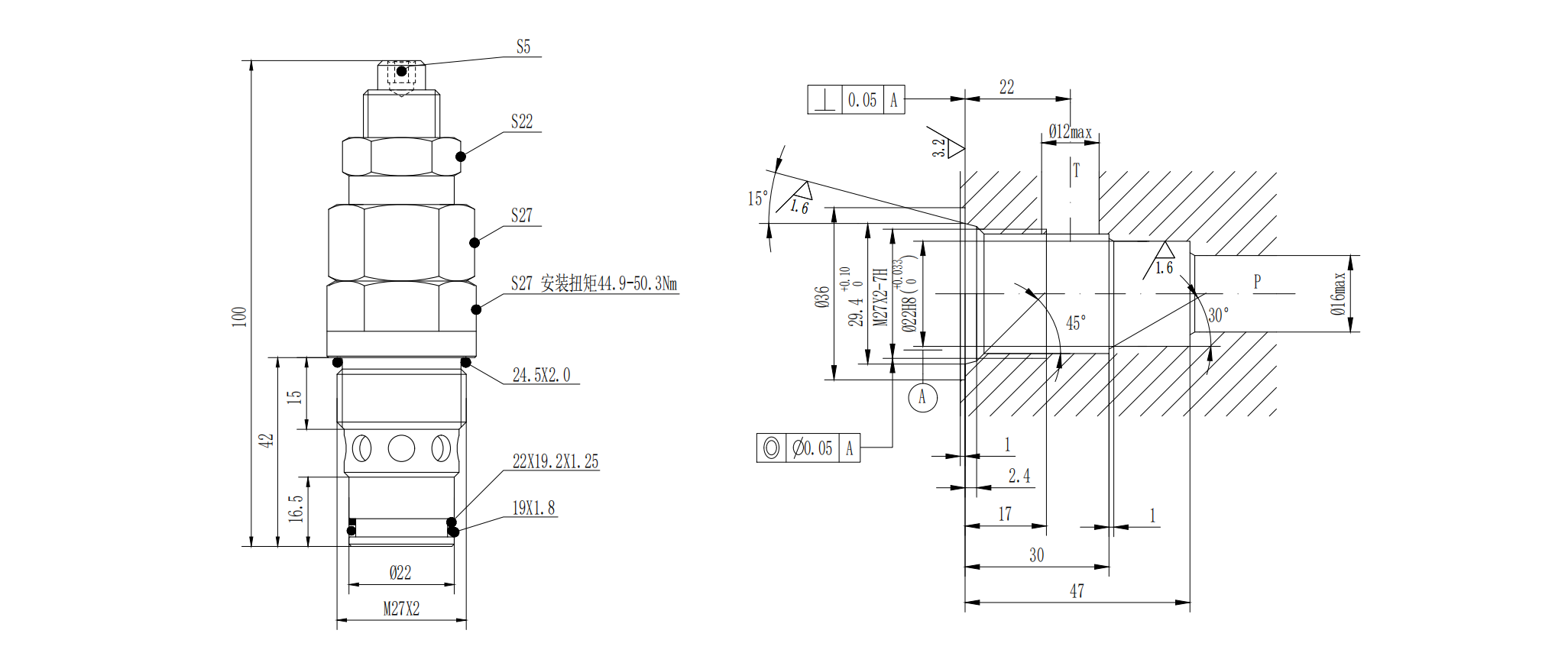

치수:

일반적인 적용 시나리오:

• 폐쇄형 유압 회로(유압 모터 구동 시스템 등):

윈치 및 주행 모터와 같은 장비에서 빠른 오일 보충은 공기 흡입을 방지합니다.안티 캐비테이션동시에 모터를 보호하기 위해 압력을 완화합니다.

• 소형 건설 기계(소형 굴삭기, 지게차 등):

붐 유압 실린더의 과부하 보호에 사용되며 빈번한 시작 및 정지와 갑작스러운 부하 변화에 적응합니다.

• 서보 시스템 보조 회로:

서보 밸브에 가해지는 압력 충격의 영향을 줄이기 위해 정밀 유압 시스템에 빠른 압력 버퍼링을 제공합니다.
