디엔6 직동식 포펫 타입 카트리지 릴리프 밸브

JRD06-09

제품 소개：

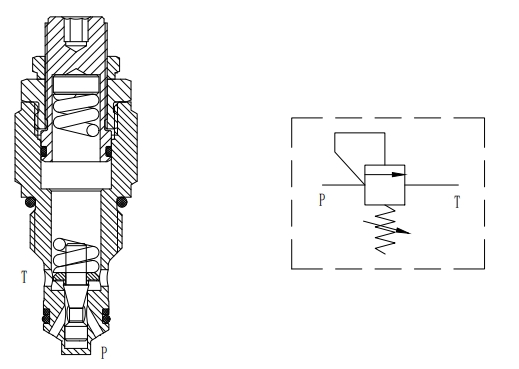

나사식, 포펫 타입, 직동 카트리지 릴리프 밸브입니다. 포펫 타입 직동 카트리지 릴리프 밸브는 일반적으로 유압 부품을 압력 과도 현상으로부터 보호하는 데 사용됩니다. 입구(P) 압력이 밸브 설정값에 도달하면 밸브가 열리면서 탱크(T) 유량을 조절하여 압력 상승을 최소화합니다. 디플렉터의 혁신적인 형상은 실제로 매우 낮은 상승률을 제공하며, 포펫 설계는 뛰어난 안정성을 보장합니다. 이 카트리지는 낮은 내부 누설과 제한된 히스테리시스를 요구하는 유압 회로의 부하 변화에 신속하게 대응합니다.

특징:

• 모든 외부 표면은 아연 도금 처리되어 부식 방지 기능이 있습니다.

• 모든 밸브 부품은 고강도 강철로 만들어졌습니다.

• 포펫은 최소한의 마모와 서비스 수명을 보장하기 위해 경화 및 연삭되었습니다.

• 조정 나사를 밸브 밖으로 빼낼 수 없습니다.

• 확실한 정지로 스프링이 굳는 것을 방지합니다.

• 미터법 캐비티.

명세서:

최대 작동 압력: 285bar(4133psi)

흐름: 성능 곡선을 참조하세요.

내부 누출: 개방 압력이 75%일 때 누출량은 ≤10mL/min입니다.

개방 압력 정의: 유량이 정격 유량의 2.5%에 도달할 때의 압력 측정.

폐쇄 압력: 개방 압력의 90%

필터링 정확도: 25μm.

사용 온도: -40℃~ 120℃(NBR), -26℃~ 204℃(FKM)

매체 : 점도 7.4~420 중부 표준시(50~2000)ssu의 미네랄 오일 또는 윤활 기능이 있는 합성 오일.

표준 압력 범위: 15 ~ 190 술집 (218 ~ 2755 프시)

                                        120~285바(1740~4133psi)

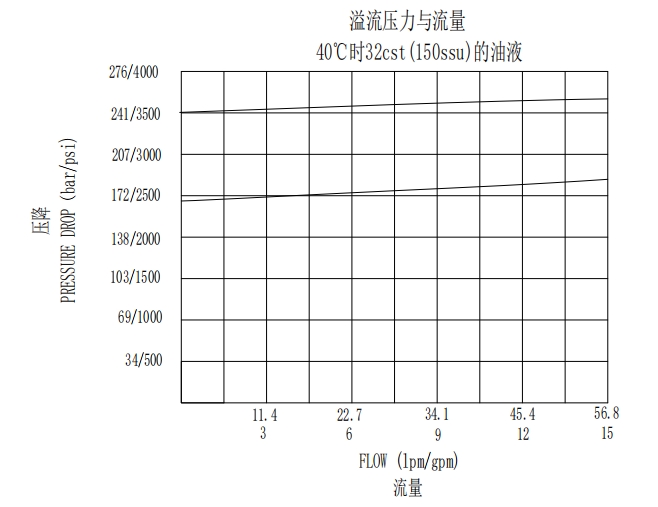

특성:

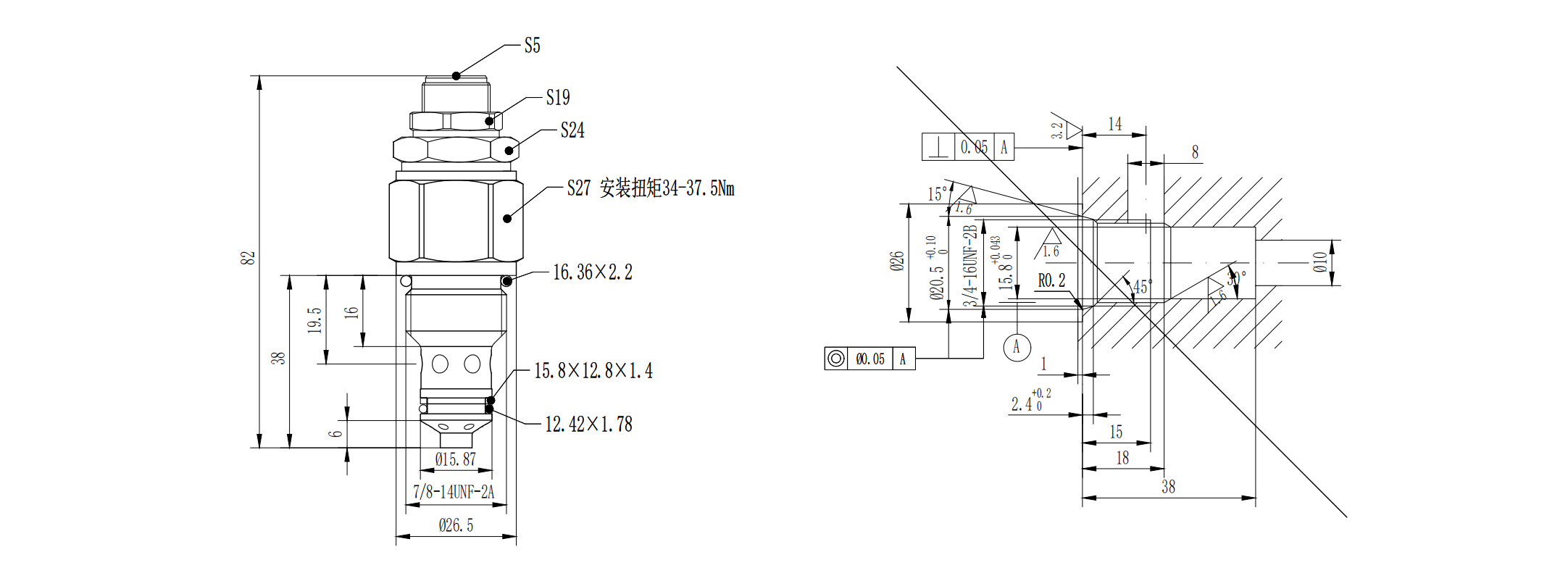

치수:

응용 시나리오:

직동식 포펫형 카트리지 릴리프 밸브는 널리 사용됩니다. 엔지니어링 기계에서는 굴삭기, 로더 등에 사용되어 작업 장치의 유압 회로 압력을 제어하고 시스템 과부하를 방지합니다. 야금 산업에서는 압연기 및 연속 주조 장비의 시스템 압력을 안정화하여 생산 품질과 장비 안전을 보장합니다. 경공업 기계에서는 사출 성형기 및 제지 기계에 사용되어 압력을 정확하게 제어하고 제품 품질과 생산 효율을 향상시킵니다. 건설 기계 분야에서는 콘크리트 펌프 트럭과 타워 크레인에 사용되어 시스템 압력을 안정적으로 유지하고 안전 사고를 방지합니다.

자주 묻는 질문：

직접 작동 포펫 유형 카트리지 릴리프 밸브의 핵심 특징:

• 직접 구동: 조종사의 조종이 필요 없고, 구조가 간단하고 컴팩트합니다.

• 빠른 반응성: 압력 변동에 민감하며, 동적인 압력 제어에 적합합니다.

• 중압 및 저압에 적용 가능: 일반적으로 압력이 40MPa 이하인 중압 및 저압 시스템에 사용됩니다. 높은 스프링 강성 요건으로 인해 고압 적용이 제한될 수 있습니다.

• 유량 제한: 일반적으로 유량이 적은 조건에서 사용되며, 유량이 큰 조건에서는 압력 진동이나 소음이 발생하기 쉽습니다.
