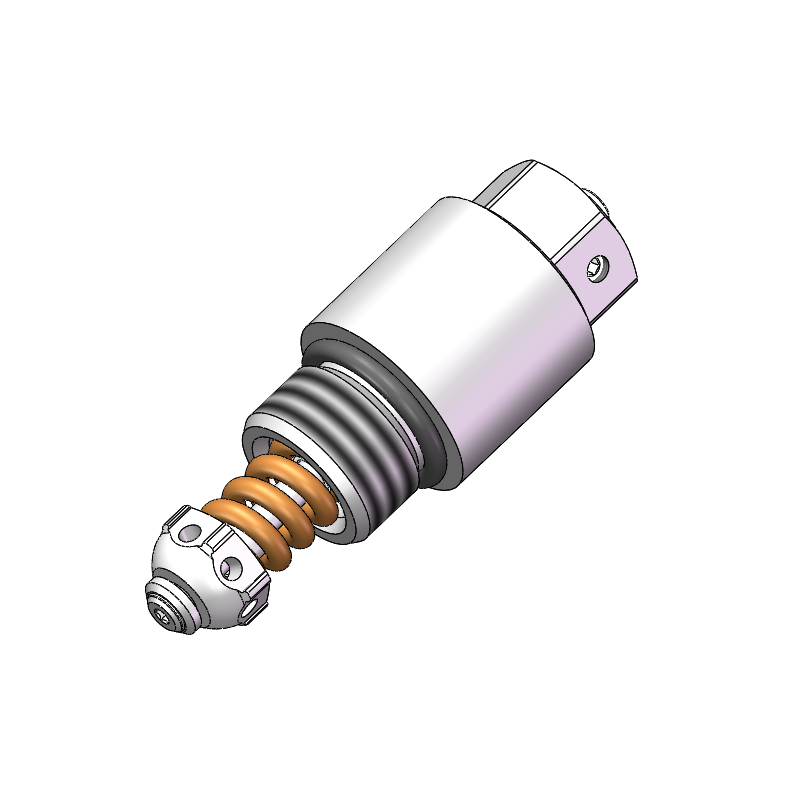

디엔6 조절식 직접 작동식 안티 캐비테이션 포펫 타입 릴리프 밸브

JRD06-15

제품 소개：

조절식 릴리프 및 캐비테이션 방지 밸브는 과부하 보호 및 오일 보충 기능을 통합한 유압 제어 밸브로, 플러그인 구조로 설계되었습니다. 핵심 기능은 다음과 같습니다.

• 과부하 오버플로: 시스템 압력이 설정값을 초과하면 장비를 보호하기 위해 압력이 빠르게 방출됩니다.

• 자동 오일 보충: 압력 방출 과정에서 오일 보충 채널을 통해 시스템의 저압 측에 오일이 보충되어 압력 방출로 인한 국부 진공 및 캐비테이션이 방지됩니다.

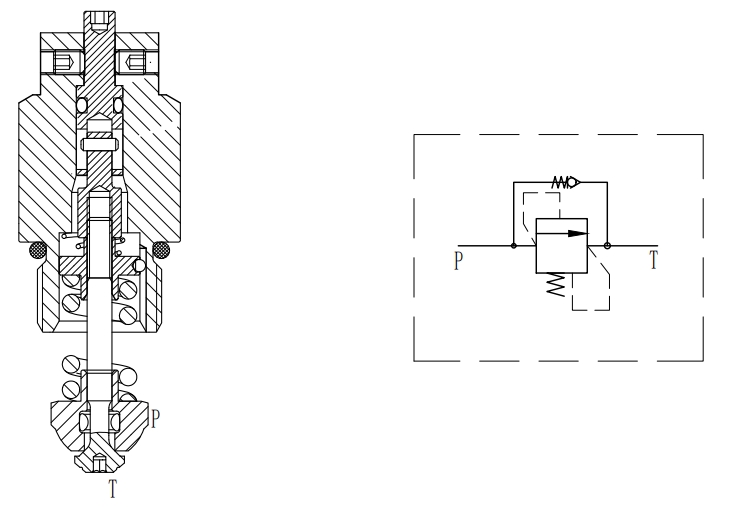

작업:

• 정상적인 작동 조건:

시스템 압력이 설정값보다 낮을 경우 오버플로 밸브 코어가 닫히고, 오일 보충 체크 밸브도 시스템 압력이 높아서 닫힌 상태를 유지합니다.

• 오버로드 오버플로우:

압력이 설정값을 초과하면 오버플로 밸브 코어가 열리고 고압 오일은 오버플로 포트를 통해 오일 탱크로 다시 배출되어 시스템 압력을 낮춥니다.

• 오일 보충 프로세스:

오버플로우 압력 방출 시, 오일 손실로 인해 시스템의 저압 측에 진공이 형성될 수 있습니다. 이때, 압력 차이로 인해 오일 보충 체크 밸브가 열리고 오일 탱크 또는 외부 오일 보충 파이프라인에서 오일이 흡입되어 시스템 압력 균형을 유지합니다.

특징:

• 모듈식 디자인으로 밸브 블록에 직접 삽입하거나 유압 시스템에 통합하여 공간을 절약하고 설치가 간편합니다.

• 이중 기능 통합:

  오버플로우 밸브 코어: 오버플로우 압력은 스프링 예압에 의해 설정되며 응답 속도가 빠릅니다.

  오일 보충 체크 밸브: 내장된 체크 밸브 구조는 압력이 해제되면 오일 탱크나 오일 보충 파이프라인에서 자동으로 오일을 끌어내어 시스템이 비어 있는 것을 방지합니다.

• 압력 조절 메커니즘: 외부 조절 나사를 지지하여 오버플로 압력을 조절합니다.

명세서:

최대 작동 압력: 420bar(6090psi)

흐름: 성능 곡선을 참조하세요.

내부 누출: 개방 압력이 75%일 때 누출량은 ≤100mL/min입니다.

개방 압력 정의: 유량이 정격 유량의 2.5%에 도달할 때의 압력 측정.

폐쇄 압력: 개방 압력의 90%

필터링 정확도: 25μm.

사용 온도: -40℃~ 120℃(NBR), -26℃~ 204℃(FKM)

매체 : 점도 7.4~420 중부 표준시(50~2000)ssu의 미네랄 오일 또는 윤활 기능이 있는 합성 오일.

표준 압력 범위: 101 ~ 175 술집 (1465 ~ 2538 프시)

                                        250~320바(3625~4640psi)

                                        320~400바(4640~5800psi)

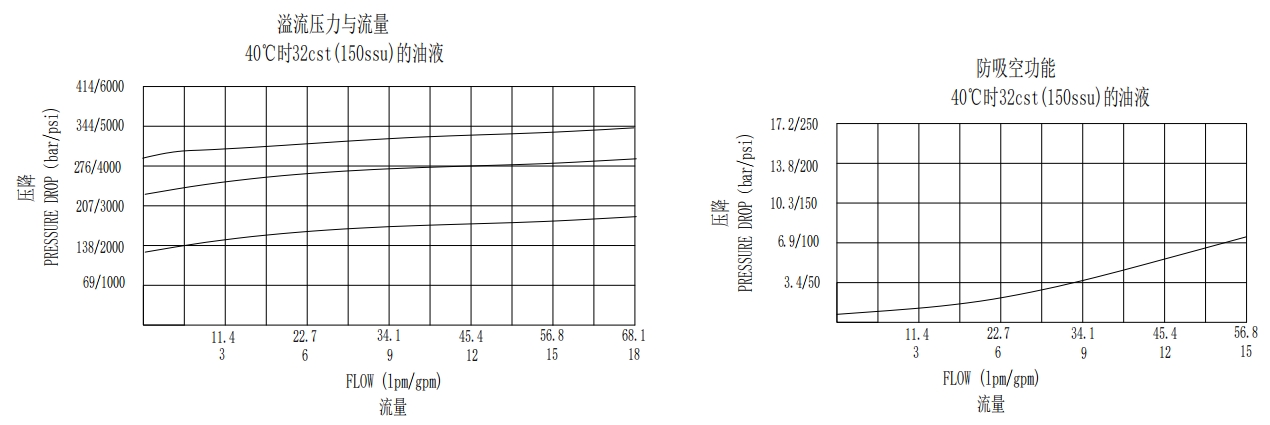

특성:

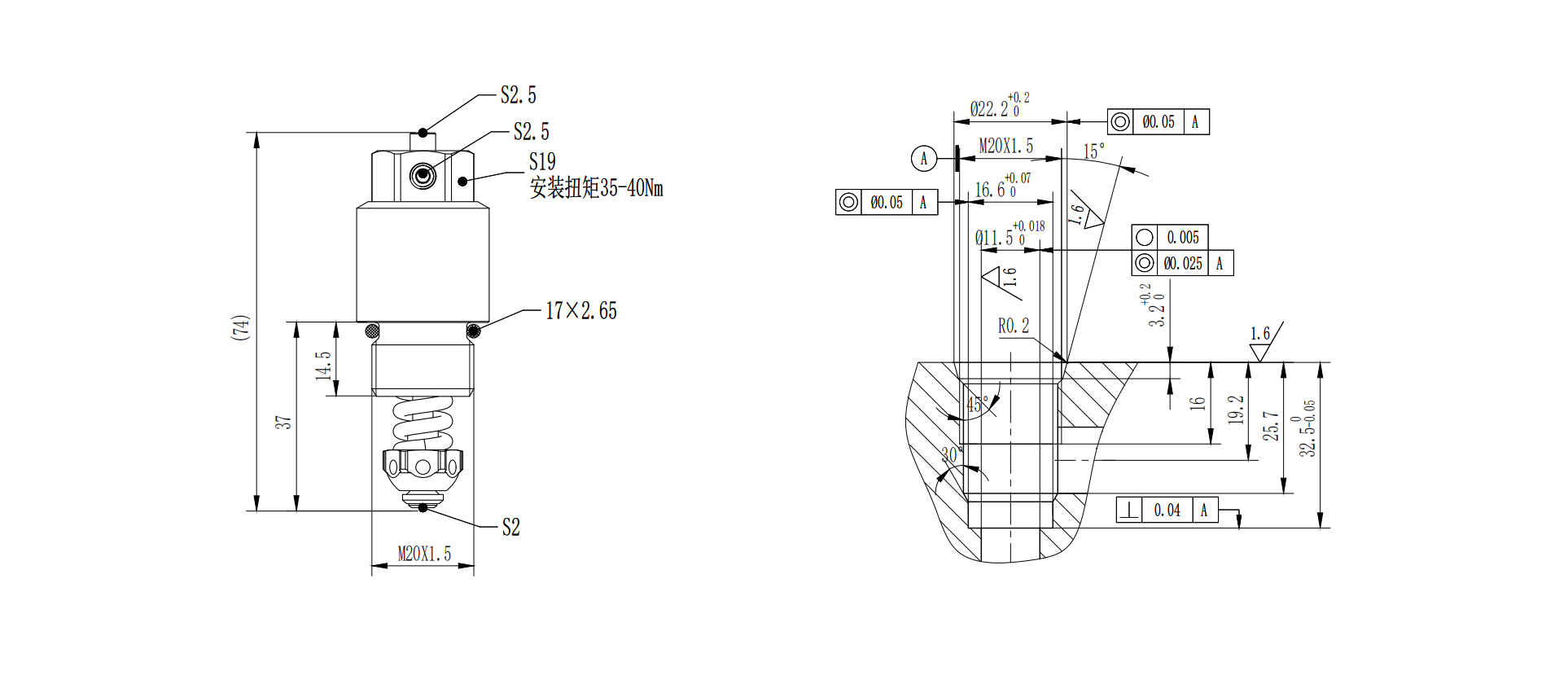

치수:
