디엔4 직동식 포펫 타입 카트리지 릴리프 밸브

JRD04-01

제품 소개：

JRD04-01 직동 카트리지 릴리프 밸브는 스프링 장력과 시스템 압력의 균형을 직접 맞춰 압력을 조절하는 유압 제어 요소입니다. 유압 압력이 스프링 설정값을 초과하면 밸브 코어가 작동하여 오버플로우 채널을 열어 압력을 방출하고 시스템 안전을 보호합니다. 밸브 본체, 밸브 코어, 압력 조절 스프링, 그리고 조절 메커니즘으로 구성된 간단한 구조로 되어 있습니다. 반응 속도는 빠르지만 스프링 강성의 제약을 받습니다. 주로 저압 및 중압(≤40MPa)과 유량이 적은 환경에서 사용됩니다. 안전 보호, 압력 안정성 또는 배압 제어에 널리 사용되며, 비용이 저렴하고 유지보수가 용이합니다.

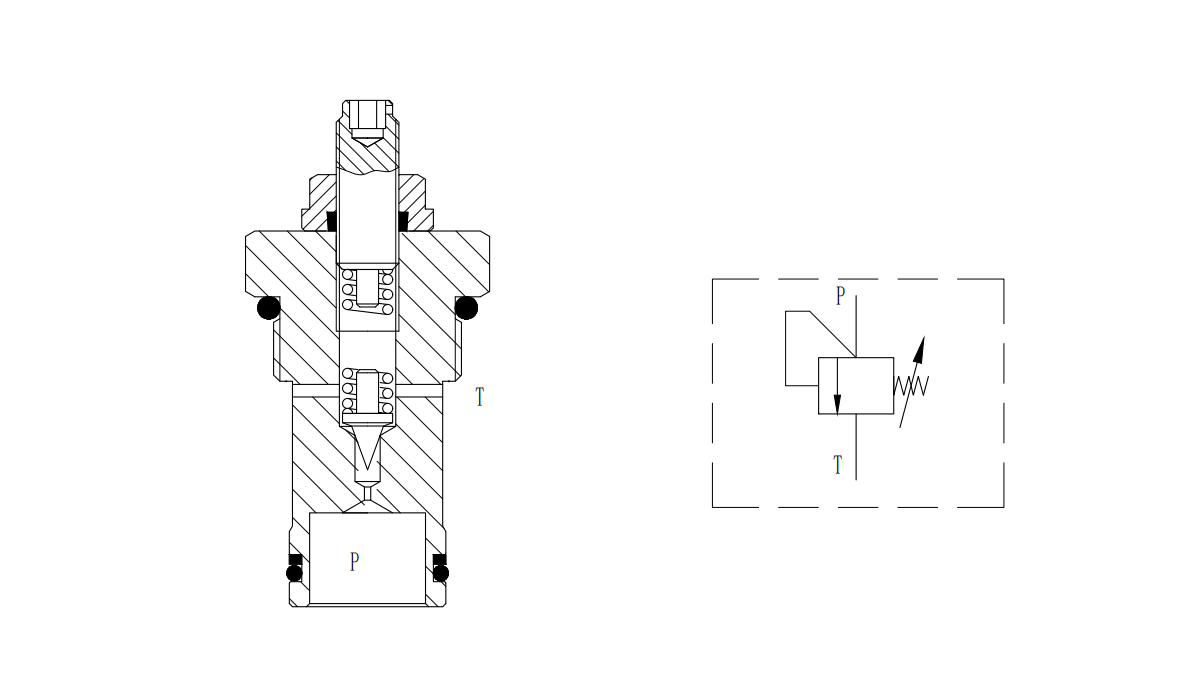

직접 작동 카트리지 릴리프 밸브의 작동:

직동 카트리지 릴리프 밸브는 밸브 코어에 작용하는 유압이 스프링 힘과 균형을 이루는 원리로 작동합니다. 시스템 압력이 낮을 때는 밸브 코어에 작용하는 유압이 스프링 힘보다 작아지고, 스프링 힘의 작용으로 밸브 코어가 닫힙니다. 오일은 릴리프 밸브를 통해 넘칠 수 없으므로, 부하가 증가함에 따라 시스템 압력이 증가합니다.

시스템 압력이 스프링의 설정 압력을 초과할 정도로 상승하면 유압 압력이 스프링 힘을 극복하여 밸브 코어가 열리고 오일은 직접 작동 카트리지 릴리프 밸브를 통해 오일 탱크로 다시 흐르게 되며, 이를 통해 시스템 압력이 계속 상승하는 것을 제한하고 스프링에서 설정한 압력 근처로 유지됩니다.

특징:

• 레귤레이터는 스프링이 압축되지 않도록 보장합니다.

• 밸브 코어와 밸브 슬리브는 다루기 힘들고 내구성이 뛰어납니다.

• 압력 변화에 빠르게 대응합니다.

• 산업용 기존 밸브 구멍.

명세서:

최대 작동 압력: 240bar(3480psi)

흐름: 성능 곡선을 참조하세요.

내부 누출: 개방 압력이 75%일 때 누출량은 ≤10mL/min입니다.

개방 압력 정의: 유량이 정격 유량의 2.5%에 도달할 때의 압력 측정.

폐쇄 압력: 개방 압력의 90%

필터링 정확도: 25μm.

사용 온도: -40℃~ 120℃(NBR), -26℃~ 204℃(FKM)

매체 : 점도 7.4~420 중부 표준시(50~2000)ssu의 미네랄 오일 또는 윤활 기능이 있는 합성 오일.

표준 압력 범위: 140 ~ 240 술집 (2030 ~ 3480 프시)

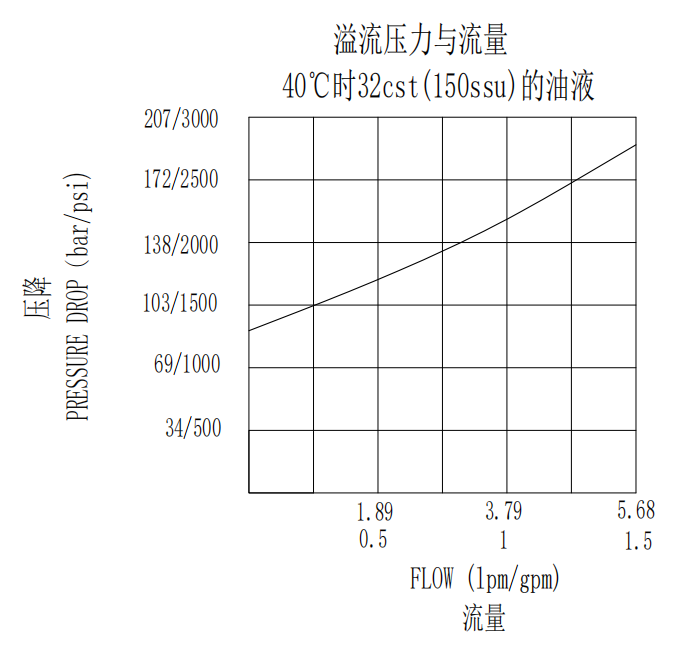

특성:

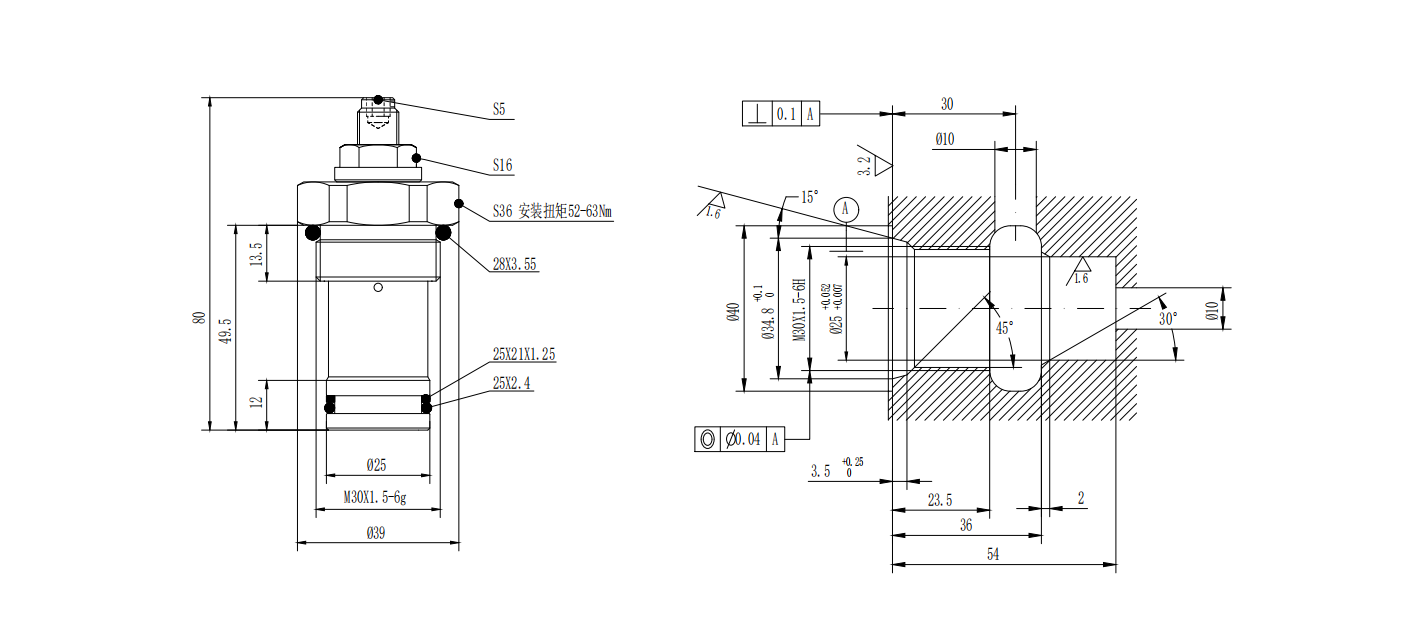

치수:

주요 응용 분야:

• 안전 밸브: 직접 작동 카트리지 릴리프 밸브는 과도한 압력으로 인해 구성 요소가 손상되는 것을 방지하기 위한 시스템 과부하 보호 장치로 사용할 수 있습니다.

• 압력 조절 밸브: 직접 작동 카트리지 릴리프 밸브는 계량 펌프 시스템에서 일정한 작동 압력을 유지할 수 있습니다.

• 역압 밸브: 액추에이터에 오일 복귀 저항을 제공하여 운동 안정성을 향상시킵니다.

• 언로딩 밸브: 솔레노이드 밸브와 협력하여 펌프 언로딩을 실현하고, 에너지를 절약하며 소비를 줄입니다.
