디엔20 스윙 모터 안전 밸브

JRD20-04

작업:

스윙 모터 안전 밸브는 스윙 모터 및 관련 부품을 보호하는 유압 시스템의 핵심 안전 장치입니다. 주로 시스템 압력을 제한하고, 과부하로 인한 손상을 방지하며, 부드럽고 제어 가능한 스윙 동작을 보장하는 데 사용됩니다.

S의 기능윙 모터 세이프티그리고 판막:

• 과압 보호:

부하가 급격하게 변하거나, 파이프라인이 막히거나, 작동 오류가 발생하여 유압 시스템에서 비정상적인 압력 상승이 발생하면 안전 밸브가 자동으로 열려 압력을 방출하여 모터, 파이프라인 또는 씰이 과압으로 인해 손상되는 것을 방지합니다.

• 완충 충격:

시동, 정지 또는 후진 시 유압 충격(수격 현상 등)을 흡수하여 기계적 진동과 소음을 줄여줍니다.

• 안정성 유지:

적절한 압력 임계값을 설정하여 모터 출력 토크가 부하와 일치하도록 하여 "stall" 또는 "slip"를 방지합니다.

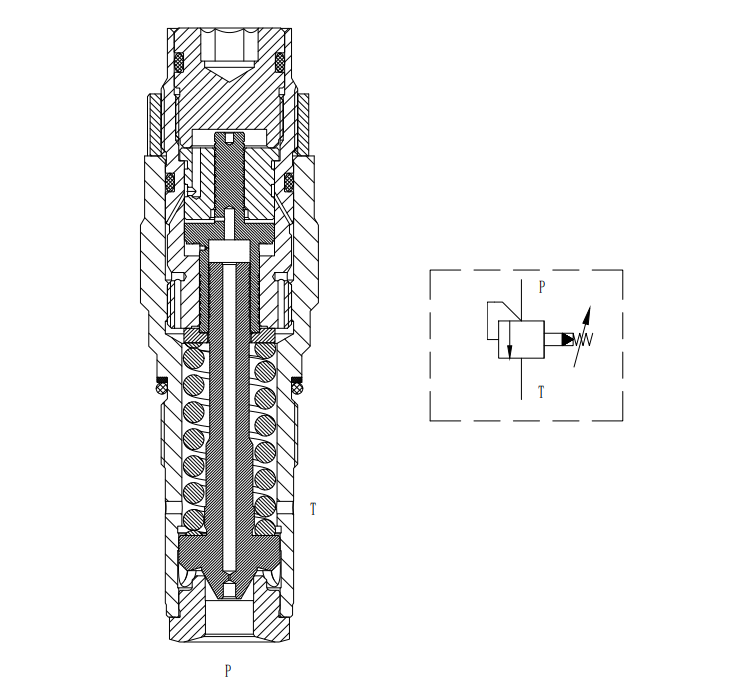

작동 원리：

• 정상 폐쇄 상태: 정상 작동 중에는 스윙 모터 안전 밸브가 닫히고 유압 오일이 모터를 직접 구동하여 회전합니다.

• 압력 방출 개방: 압력이 설정 값을 초과하면(예: 굴삭기의 일반적인 압력 범위는 25-35MPa), 밸브 코어가 스프링 힘을 극복하여 열리고, 유압 오일이 탱크로 다시 흘러 들어가고, 압력이 떨어지면 밸브 코어가 재설정됩니다.

특징:

• 레귤레이터는 스프링이 압축되지 않도록 보장합니다.

• 선택 가능한 압력 범위는 최대 150bar(2175psi)입니다.

• 밸브 코어와 밸브 슬리브는 다루기 힘들고 내구성이 뛰어납니다.

• 압력 변화에 빠르게 대응합니다.

• 산업용 기존 밸브 구멍.

명세서:

최대 작동 압력: 350bar(5075psi)

흐름: 성능 곡선을 참조하세요.

내부 누출: 개방 압력이 75%일 때 누출량은 ≤30mL/min입니다.

개방 압력 정의: 유량이 정격 유량의 2.5%에 도달할 때의 압력 측정.

폐쇄 압력: 개방 압력의 90%

필터링 정확도: 25μm.

1차 개방 압력: 50%-70% 개방 압력.

1차 압력 방출 시간: 0.2-0.4S

사용 온도: -40℃~ 120℃(NBR), -26℃~ 204℃(FKM)

매체 : 점도 7.4~420 중부 표준시(50~2000)ssu의 미네랄 오일 또는 윤활 기능이 있는 합성 오일.

표준 압력 범위: 200 ~ 350 술집 (2900 ~ 5075 프시)

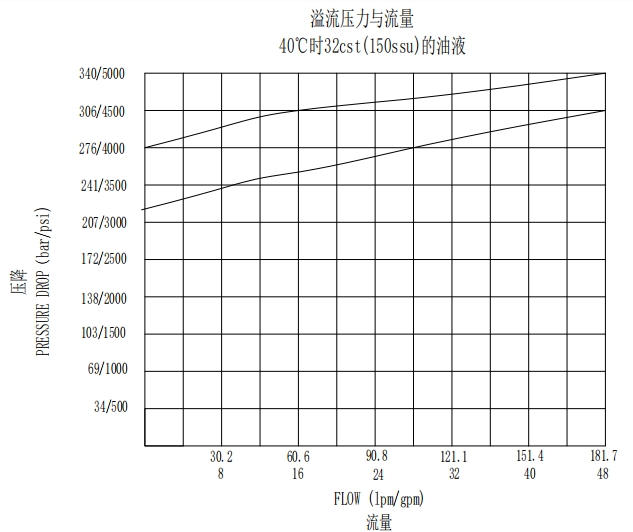

특성:

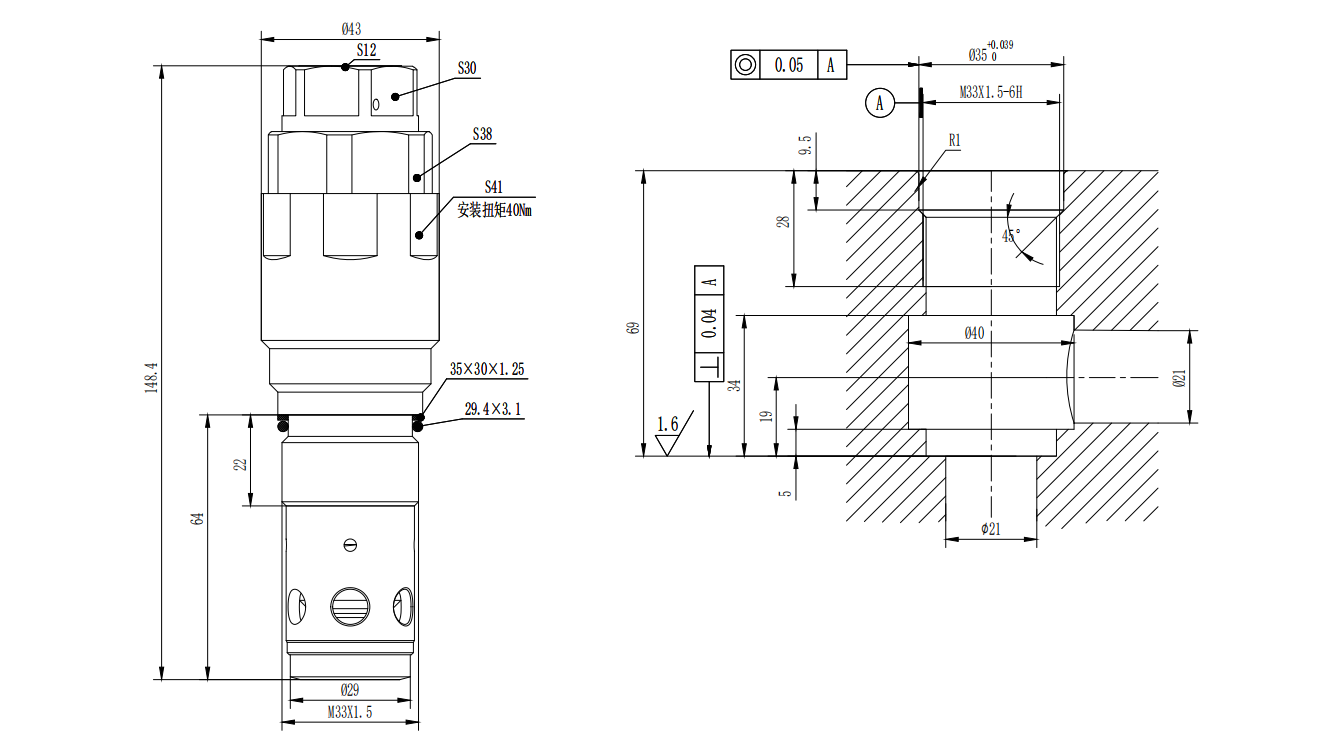

치수:

응용 시나리오:

스윙 모터 안전 밸브는 굴삭기, 크레인, 쉴드 머신 등 건설 ​​기계의 회전 메커니즘에서 흔히 볼 수 있으며, 관성 부하(붐 회전 등)가 큰 경우 특히 중요한 역할을 합니다.
