디엔20 파일럿 작동 압력 증배기 포트 체크 카트리지 릴리프 밸브

JRPC20-08

제품 소개：

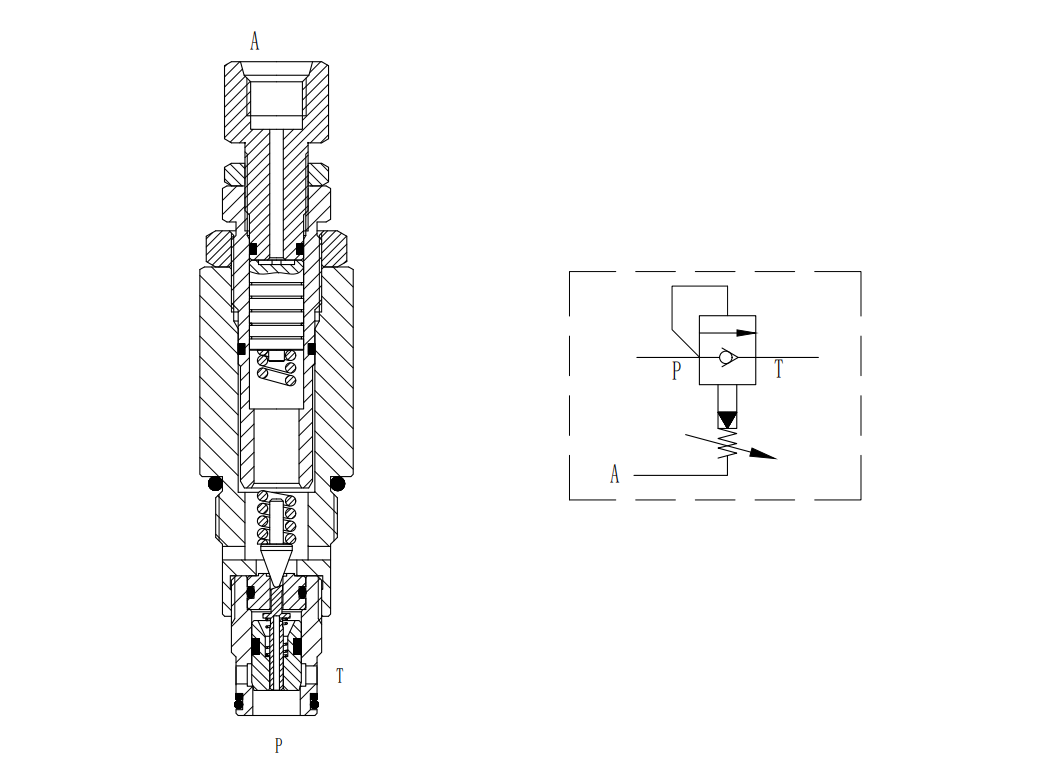

파일럿 작동식 압력 증배기 포트 체크 카트리지 릴리프 밸브는 파일럿 제어, 오일 충전 기능 및 압력 조절 특성을 결합한 유압 밸브입니다. 압력 안정성, 동적 반응 및 부하 적응성이 높은 이동식 유압 시스템과 같은 환경에 적합합니다.

작업:

• 정상 오버플로우 작동: 시스템 압력이 파일럿 밸브의 설정 압력까지 상승하면 파일럿 밸브가 열리고, 오일은 메인 밸브 코어의 댐핑 홀을 통해 파일럿 밸브로 흘러 오일 탱크로 다시 흘러 들어갑니다. 댐핑 홀의 영향으로 메인 밸브 코어 상단과 하단 사이에 압력 차이가 발생하여 메인 밸브 코어가 열리고 오일은 오일 입구에서 오일 출구로 흘러 오버플로우를 발생시켜 시스템 압력을 파일럿 밸브의 설정 압력 이하로 안정화시킵니다.

• 오일 보충 작동: 누출, 액추에이터 작동 등으로 시스템 내 오일 압력이 떨어지면 오일 보충 장치가 작동하기 시작합니다. 압력 차이로 인해 오일 보충 체크 밸브가 열리고, 오일은 오일 보충원에서 오일 보충 파이프라인을 통해 시스템으로 유입되어 시스템 내 오일량을 보충하고 시스템 압력을 유지하며, 압력이 너무 낮아 시스템이 정상적으로 작동하지 않는 것을 방지합니다.

• 압력 증폭 작동: 시스템에 더 높은 압력이 필요할 경우, 압력 증폭 포트를 통해 고압 오일을 추가로 주입합니다. 고압 오일은 시스템 내 특정 위치의 압력에 중첩되어 시스템 압력을 증가시켜 압력 증폭 효과를 달성합니다. 이를 통해 특수 작동 조건에서 액추에이터의 고압 요구를 충족할 수 있습니다.

특징:

• 밸브 코어와 밸브 슬리브는 다루기 힘들고 내구성이 뛰어납니다.

• 산업용 기존 밸브 구멍.

• 압력 변화에 신속하고 원활하게 대응합니다.

명세서:

최대 작동 압력: 315bar(4568psi)

흐름: 성능 곡선을 참조하세요.

내부 누출: 개방 압력이 75%일 때 누출량은 ≤3mL/min입니다.

개방 압력 정의: 유량이 정격 유량의 2.5%에 도달할 때의 압력 측정.

폐쇄 압력: 개방 압력의 90%

역방향 개방 압력: ≤2bar(29psi)

필터링 정확도: 25μm.

사용 온도: -40℃~ 120℃(NBR), -26℃~ 204℃(FKM)

매체 : 점도 7.4~420 중부 표준시(50~2000)ssu의 미네랄 오일 또는 윤활 기능이 있는 합성 오일.

표준 압력 범위: 160 ~ 315 술집 (2230 ~ 4568 프시)

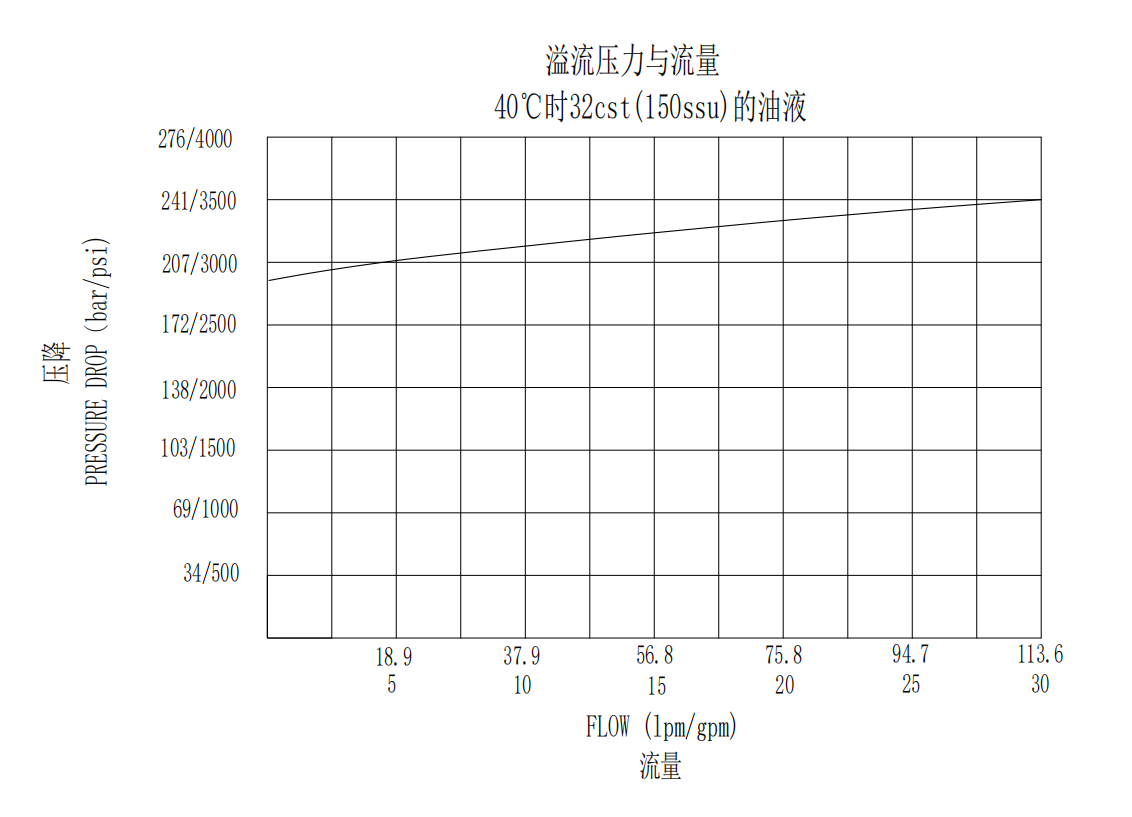

특성:

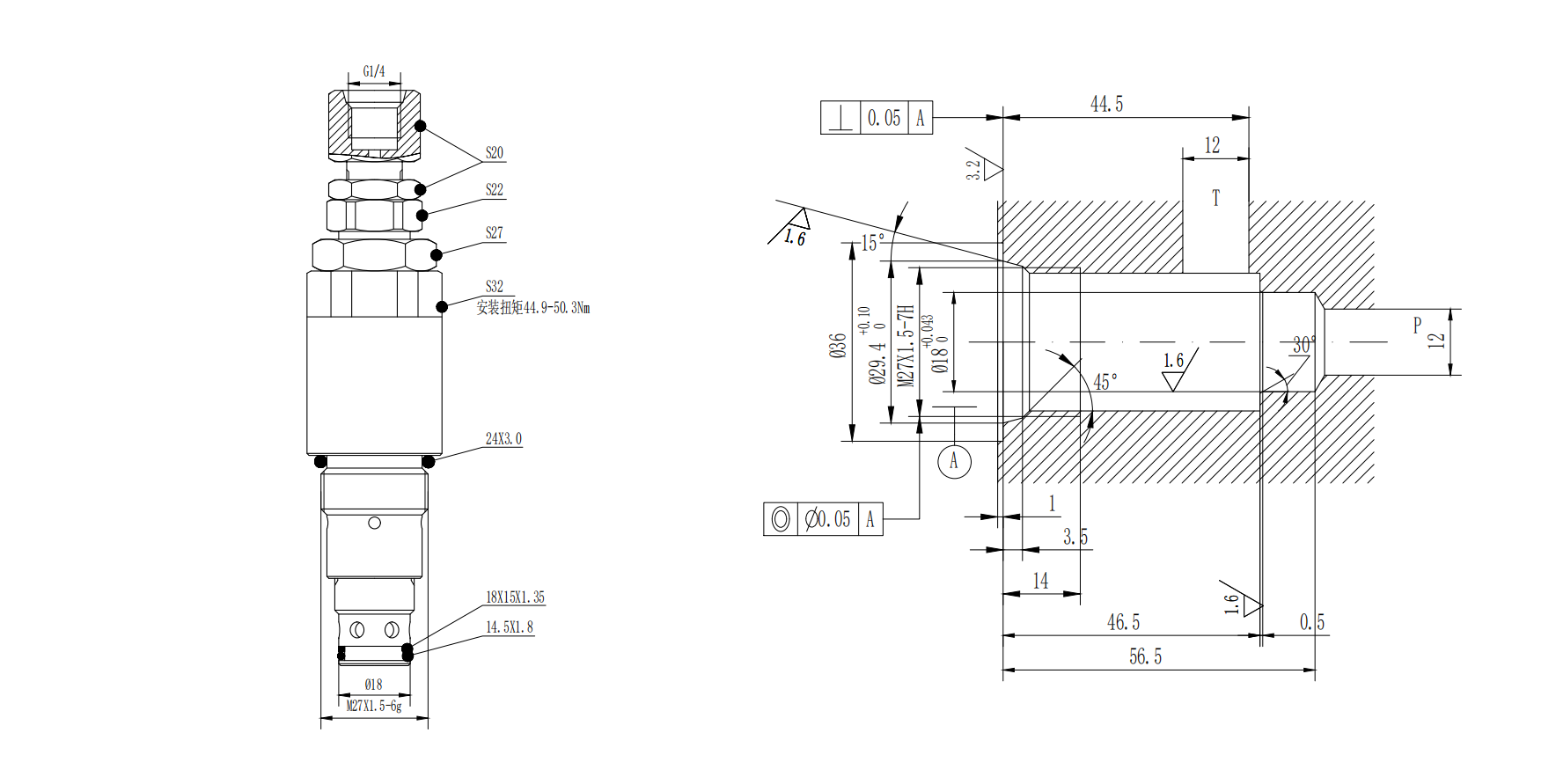

치수:

응용 시나리오:

압력 증배 포트 카트리지 릴리프 밸브는 부하 변동이 심한 시스템(예: 건설 장비)에 적합합니다. 에너지 소비량을 늘리지 않고도 단기적인 고압 수요에 적응할 수 있어 장비의 경제성을 향상시킵니다.

자주 묻는 질문：

일반 릴리프 밸브에 비해 압력 증배기 포트 카트리지 릴리프 밸브의 장점은 무엇입니까?

압력 증배기 포트 카트리지 릴리프 밸브는 실제 작업 요구 사항에 따라 압력 증배기 포트를 통해 시스템 압력을 편리하게 조절하여 다양한 작업 과제와 작업 조건에 적응할 수 있습니다.
