디엔20 직접 작동식 안티 캐비테이션 포펫 타입 릴리프 밸브

JRD20-01

제품 소개：

오버플로우 및 오일 충전 기능이 통합된 안티 캐비테이션 포펫형 릴리프 밸브입니다. 직접 작동 방식으로 밸브 코어를 통해 시스템 압력을 직접 감지하고, 빠른 응답 속도를 제공하며, 정압 발생 시 오버플로우를 발생시켜 압력을 안정화하고, 역압 발생 시 오일을 자동으로 보충하여 공기 흡입이나 급격한 압력 변화를 방지합니다.

작업:

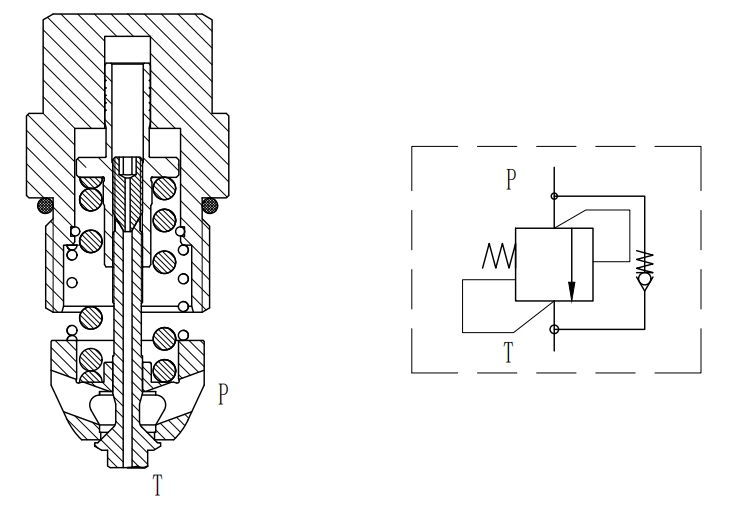

캐비테이션 방지 기능이 있는 직접 포펫 타입 릴리프 밸브는 하나의 소형 인서트 카트리지에 충격 릴리프 밸브의 일반적인 기능과 체크 밸브를 통한 캐비테이션 방지 기능을 결합했습니다. 압력 릴리프 기능에서는 측면 노즈 배기 밸브로 작동하며, 스마트 디플렉터 설계 덕분에 압력 상승이 매우 낮습니다. 고압 입구(P)의 압력이 밸브 설정값에 도달하면 밸브가 탱크(T)로 열리기 시작합니다. 자유 역류 기능에서는 매우 가벼운 바이어스 스프링을 통해 노즈에서 측면(T에서 P)으로의 흐름이 용이해집니다. 고정밀 가공을 통해 부하 변화에 대한 신속한 대응, 제한된 히스테리시스, 그리고 내부 및 외부 누출 감소를 보장합니다.

특징:

• 이중 보호: 과부하 압력 완화와 오일 보충 요구를 동시에 해결하여 캐비테이션과 캐비테이션을 방지합니다.

• 컴팩트하고 효율적입니다. 플러그인 구조는 파이프라인 연결을 줄이고 누출 위험을 줄여 고도로 통합된 유압 시스템에 적합합니다.

• 빠른 반응: 직접 작동하는 오버플로우 설계는 밀리초 단위의 압력 반응을 보장하므로 동적 부하 시나리오에 적합합니다.

• 간편한 유지관리: 모듈식 설계로 전체 시스템을 분해하지 않고도 빠르게 교체할 수 있습니다.

명세서:

최대 작동 압력: 470bar(6815psi)

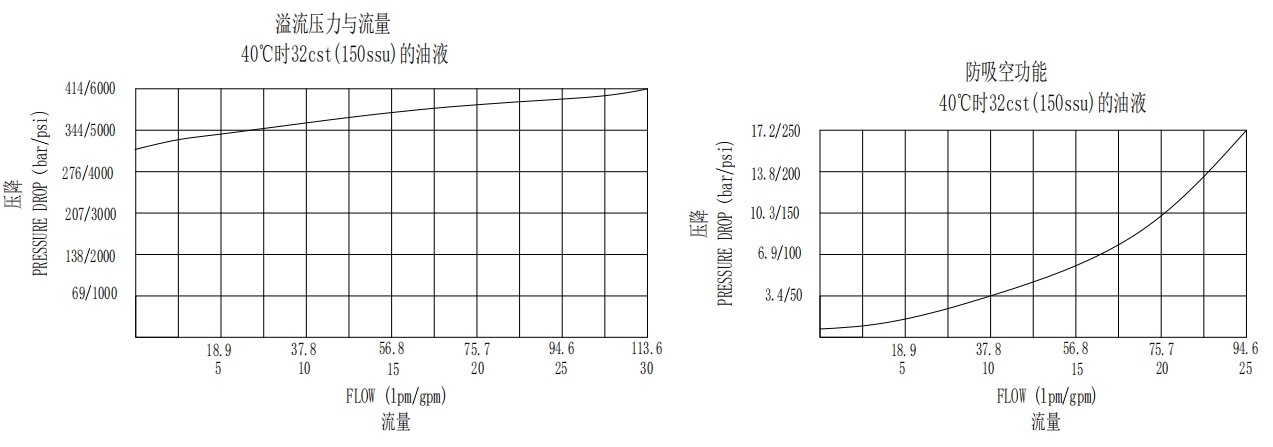

흐름: 성능 곡선을 참조하세요.

내부 누출: 개방 압력이 75%일 때 누출량은 ≤10mL/min입니다.

개방 압력 정의: 유량이 정격 유량의 2.5%에 도달할 때의 압력 측정.

폐쇄 압력: 개방 압력의 90%

필터링 정확도: 25μm.

사용 온도: -40℃~ 120℃(NBR), -26℃~ 204℃(FKM)

매체 : 점도 7.4~420 중부 표준시(50~2000)ssu의 미네랄 오일 또는 윤활 기능이 있는 합성 오일.

표준 압력 범위: 240 ~ 470 술집 (3480 ~ 6815 프시)

특성:

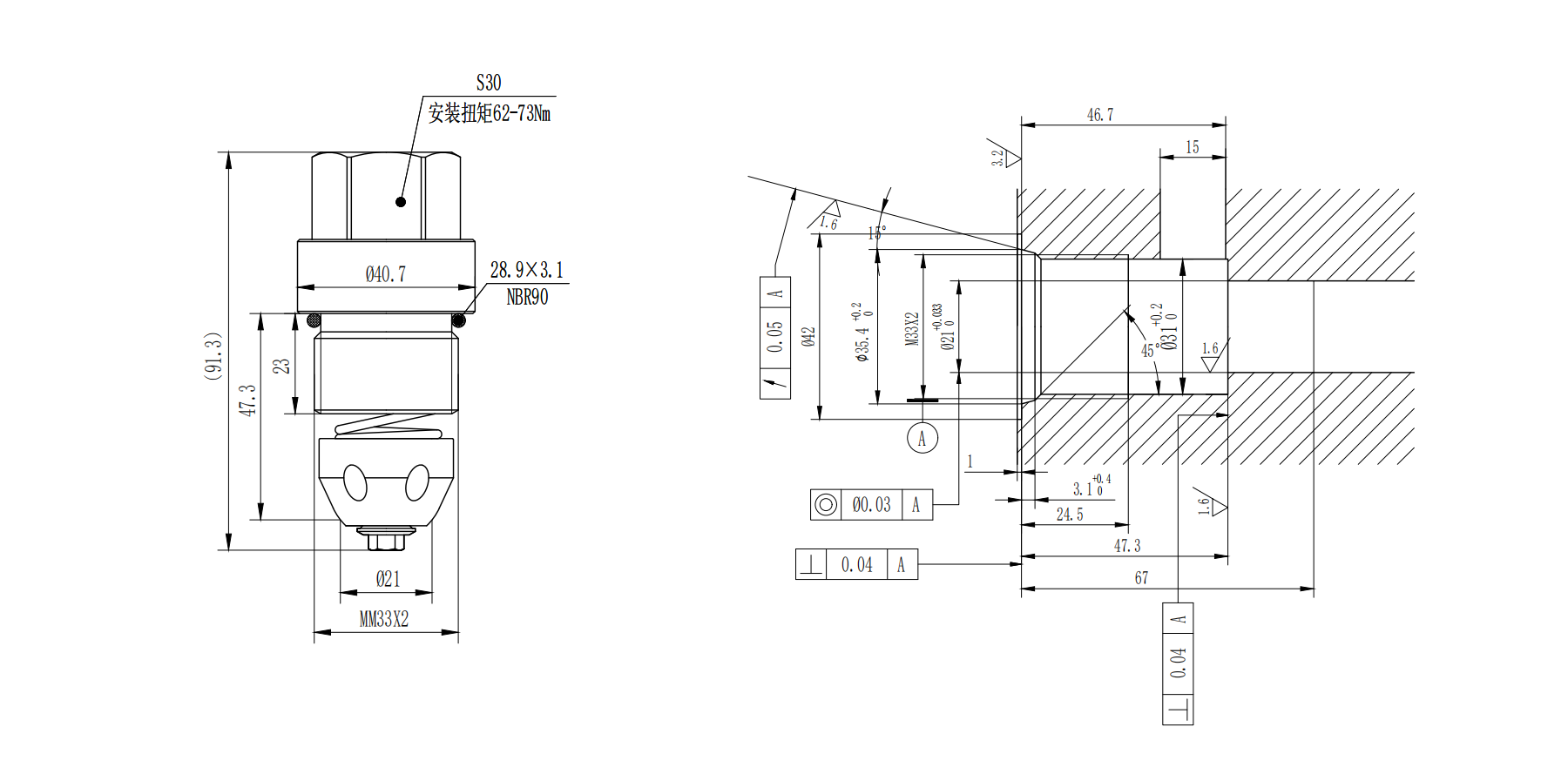

치수:

일반적인 응용 프로그램 시나리오:

• 엔지니어링 기계: 굴삭기 및 크레인의 유압 실린더에 대한 과부하 보호 및 오일 보충 등.

• 유압 프레스 및 압력 장비: 스탬핑, 굽힘 및 기타 작업 중 압력 충격을 방지합니다.

• 리프팅 플랫폼 및 유압 모터: 하중이 갑자기 변할 때 시스템 압력의 균형을 유지합니다.

• 사출성형기 및 다이캐스팅기: 금형과 유압 펌프를 압력 피크로부터 보호합니다.

자주 묻는 질문：

포펫 밸브란 무엇인가요?

모양: 원뿔형 밸브 유형의 밸브 코어는 일반적으로 원뿔형(또는 반구형)이며, 밸브 본체의 원뿔형 밸브 시트와 협력하여 밀봉 쌍을 형성합니다.

밀봉 방식: 밀봉은 밸브 코어의 원뿔 표면과 밸브 시트의 원뿔 표면 사이의 선 접촉을 통해 이루어지며, 밀봉 선의 폭은 매우 좁습니다(일반적으로 < 0.1mm).
