디엔15 파일럿 작동 포펫 타입 체크 카트리지 릴리프 밸브

JRPC15-02

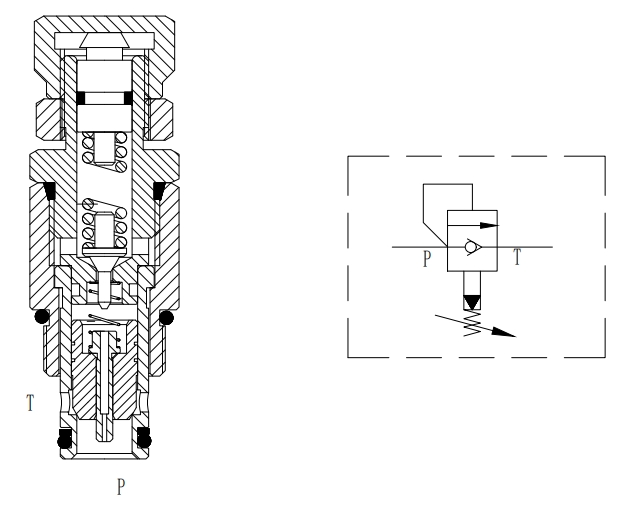

작업:

• 정상 작동 조건: 시스템 압력이 설정 값보다 낮을 경우 파일럿형 일방향 릴리프 밸브의 파일럿 밸브와 메인 밸브가 닫히고, 오일은 정상적으로 흐르며 오버플로가 발생하지 않습니다.

• 압력 조절: 시스템 압력이 파일럿 밸브의 설정 압력까지 상승하면 카트리지 안전 밸브의 파일럿 밸브가 열리고, 오일의 일부가 파일럿 밸브를 통해 오일 탱크로 다시 흐릅니다. 이로 인해 메인 밸브 코어 상단 챔버의 압력이 감소합니다. 입구 압력과 메인 밸브 스프링의 힘에 의해 카트리지 안전 밸브의 메인 밸브 코어가 열리고, 여분의 오일은 메인 밸브 포트를 통해 오일 탱크로 다시 흘러 시스템 압력을 안정적으로 유지합니다.

• 오일 보충 기능: 시스템 압력이 설정값보다 낮을 경우, 예를 들어 누출이나 급격한 작동으로 인해 압력이 떨어진 경우 카트리지 안전 밸브의 오일 보충 기능이 작동하여 시스템에 유압 오일을 자동으로 보충하여 캐비테이션 및 시스템 고장을 방지하고 액추에이터의 정상적인 작동을 보장합니다.

특징:

• 밸브 코어와 밸브 슬리브는 경화되어 내구성이 뛰어납니다.

• 컴팩트한 구조, 간편한 설치, 작은 공간 차지

• 카트리지 안전 밸브는 캐비테이션과 시스템 고장을 방지하기 위해 시스템에 유압 오일을 자동으로 추가하여 액추에이터의 정상 작동을 보장합니다.


• 압력 변화에 신속하고 원활하게 대응합니다.

명세서:

최대 작동 압력: 315bar(4568psi)

흐름: 성능 곡선을 참조하세요.

내부 누출: 개방 압력이 75%일 때 누출량은 ≤10mL/min입니다.

개방 압력 정의: 유량이 정격 유량의 2.5%에 도달할 때의 압력 측정.

폐쇄 압력: 개방 압력의 90%

역방향 개방 압력: ≤2bar(29psi)

필터링 정확도: 25μm.

사용 온도: -40℃~ 120℃(NBR), -26℃~ 204℃(FKM)

매체 : 점도 7.4~420 cSt(50~2000)ssu의 미네랄 오일 또는 윤활 기능이 있는 합성 오일.

표준 압력 범위: 10 ~ 60 술집 (145 ~ 870 프시)

                                        55 ~ 130바(798 ~ 1885psi)

                                        110~210바(1595~3045psi)

                                        120~315바(1740~4568psi)

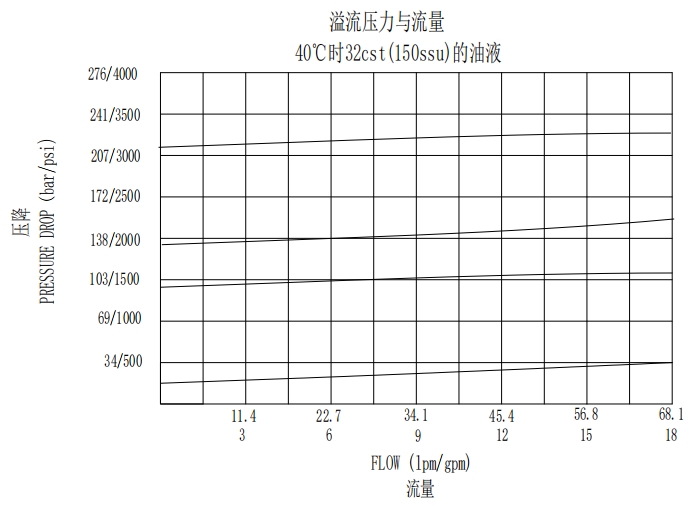

특성:

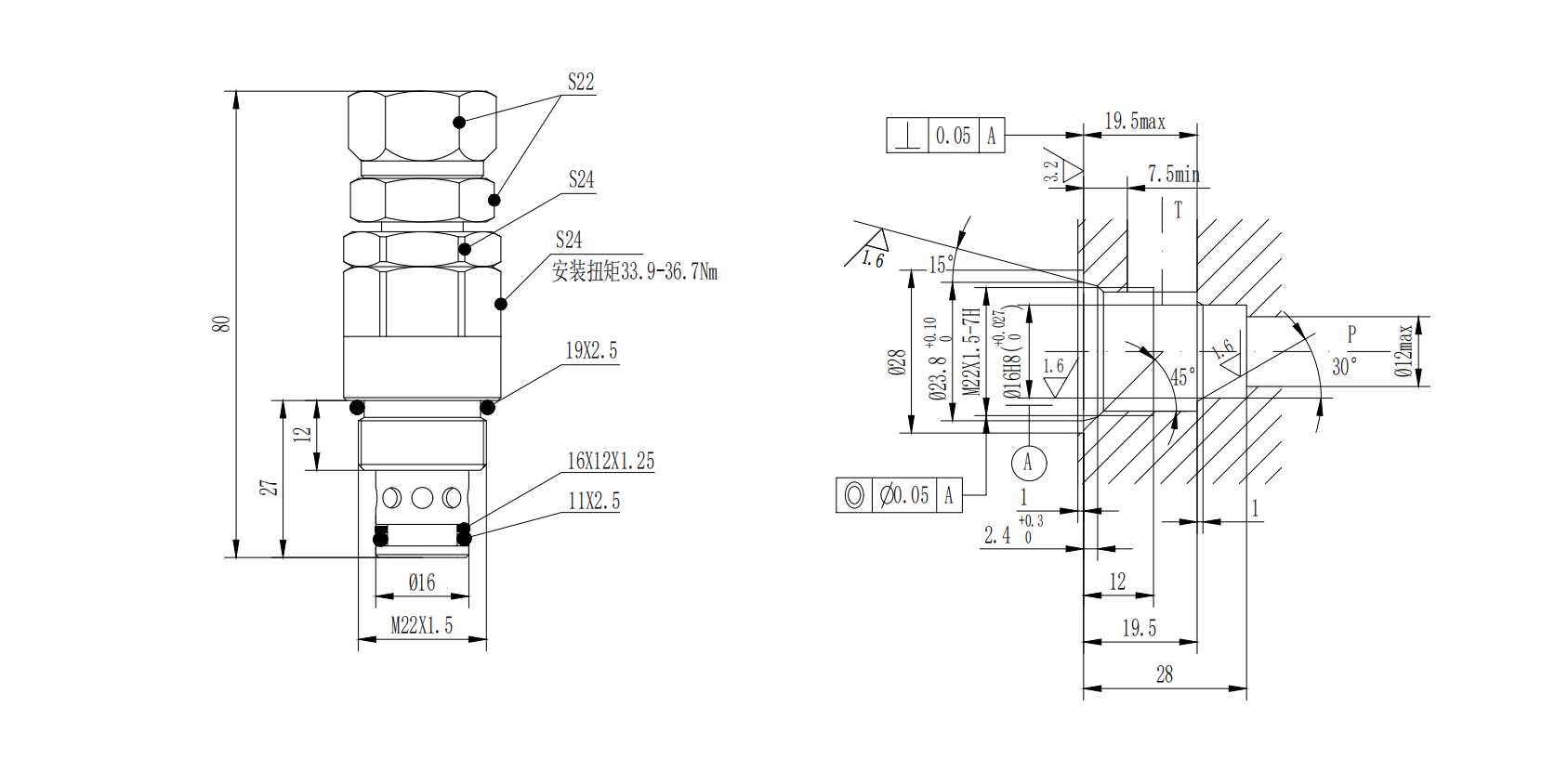

카트리지 안전 밸브의 치수:

응용 시나리오:

파일럿형 일방향 릴리프 밸브는 콘크리트 펌프 트럭 및 크레인과 같은 건설 기계, 압연기 압착 시스템 및 연속 주조 및 교정기와 같은 야금 장비, 항공기 랜딩 기어 수축 및 확장 시스템 및 비행 시뮬레이터와 같은 항공 우주 장비, 조향 기어 시스템 및 앵커 윈드라스 구동 장치와 같은 선박 및 해양 엔지니어링 장비와 같이 여러 액추에이터의 동기 제어를 위한 유압 시스템에 널리 사용됩니다.
