디엔15 직동식 포펫 타입 카트리지 릴리프 밸브

JRD15-01

제품 소개：

직동식 릴리프 밸브는 회로에 과압이 가해져 유압 시스템이 오작동하거나 파손되는 것을 방지하는 기능을 합니다. 나사 조절 장치를 통해 밸브의 개방 압력을 설정할 수 있습니다. 최대 350bar까지 다양한 개방 압력 범위를 제공합니다. 최대 작동 압력JRD15-01 직접 작동 릴리프 밸브  압력은 350bar이고, 작업 유량은 최대 60lpm가 권장됩니다.

작업:

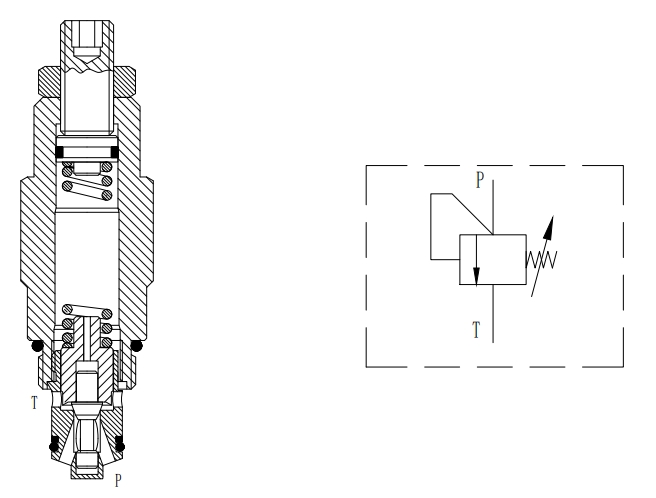

JRD15-01 직동식 릴리프 밸브는 직동식 카트리지 밸브입니다. 밸브에 설치된 포펫은 시스템 압력이 설정 압력에 도달하면 카트리지를 통과하는 유량을 개방합니다.

특징:

• 레귤레이터는 스프링이 압축되지 않도록 보장합니다.

• 밸브 코어와 밸브 슬리브는 다루기 힘들고 내구성이 뛰어납니다.

• 압력 변화에 빠르게 대응합니다.

• 산업용 기존 밸브 구멍.

• 시트 밸브 구조: 콘 밸브 코어를 사용하여 밀봉 성능이 우수하고 누출이 적습니다.


명세서:

최대 작동 압력: 350bar(5075psi)

흐름: 성능 곡선을 참조하세요.

내부 누출: 개방 압력이 75%일 때 누출량은 ≤30mL/min입니다.

개방 압력 정의: 유량이 정격 유량의 2.5%에 도달할 때의 압력 측정.

폐쇄 압력: 개방 압력의 90%

필터링 정확도: 25μm.

1차 개방 압력: 50%-70% 개방 압력.

1차 압력 방출 시간: 0.2-0.4S

사용 온도: -40℃~ 120℃(NBR), -26℃~ 204℃(FKM)

매체 : 점도 7.4~420 중부 표준시(50~2000)ssu의 미네랄 오일 또는 윤활 기능이 있는 합성 오일.

표준 압력 범위: 200 ~ 350 술집 (2900 ~ 5075 프시)

특성:

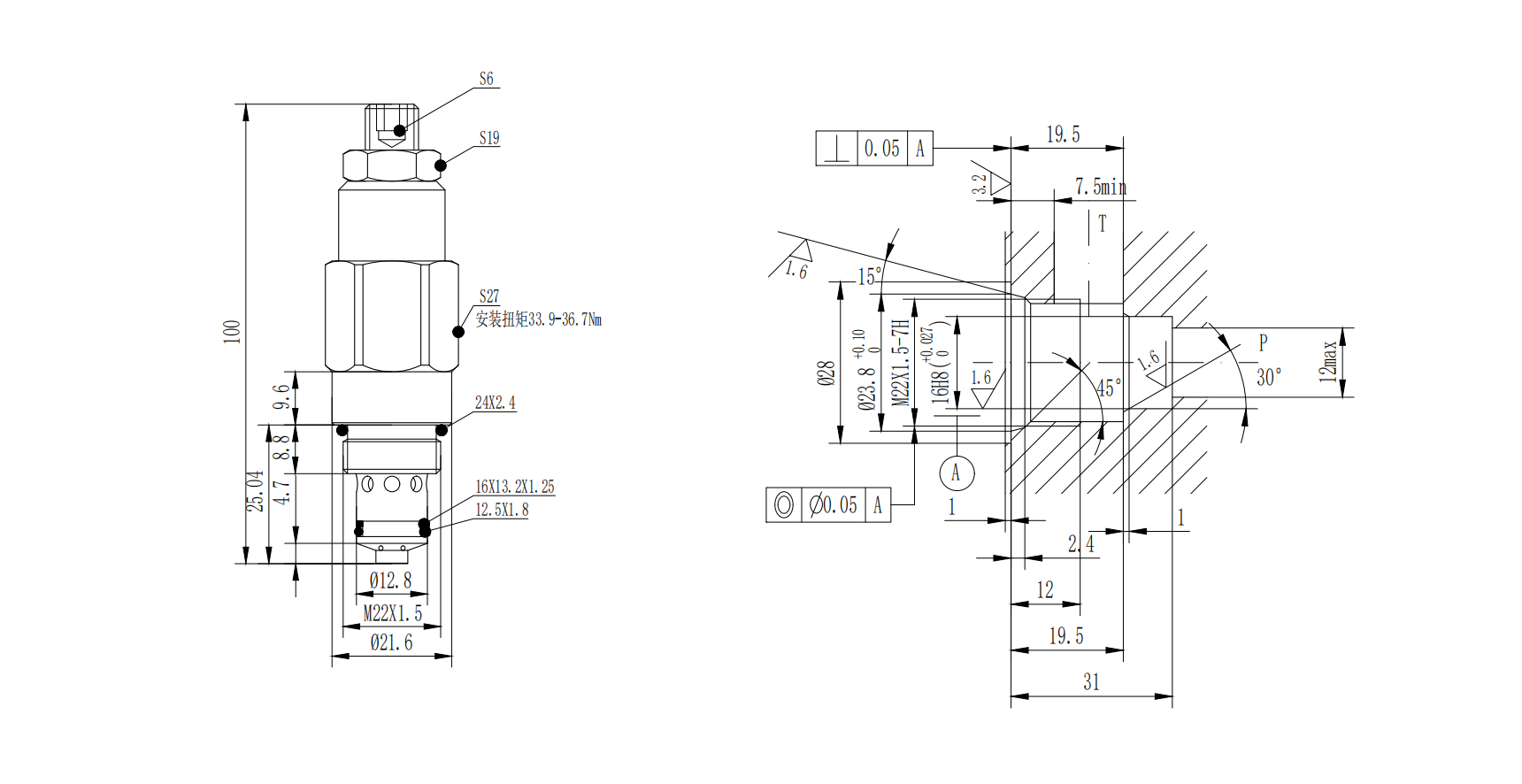

치수:

성능 이점:

• 정밀한 압력 제어: 시스템 압력을 설정 값으로 정확하게 제한할 수 있으며, 압력 조절 정확도가 높아 유압 시스템의 안정적인 작동을 보장합니다.

• 빠른 반응 속도: 직접 작동 구조로 인해 시스템 압력이 설정 값에 도달하면 밸브 코어가 빠르게 오버플로를 열어 시스템이 과압으로 인해 손상되는 것을 방지합니다.

• 높은 작업 신뢰성: 고품질 소재와 첨단 제조 기술을 사용하여 평균 무고장 작업 시간이 길고 안정성과 내구성이 높습니다.

적용 분야：

이 릴리프 밸브 시리즈는 공작기계, 사출 성형기, 다이캐스팅 기계 및 기타 장비의 유압 시스템 등 다양한 산업용 유압 시스템에 적합합니다. 시스템 과부하 보호, 정압 릴리프 및 전압 안정화 기능을 구현하여 유압 시스템의 안전하고 안정적인 작동을 보장합니다.
