디엔10 주행 모터 안전 밸브는 주로 유압 시스템 내 주행 모터의 유량과 압력을 제어하여 시스템의 안정적인 작동을 보장하는 데 사용됩니다. 유압 시스템 유량이 설정값을 초과하면 릴리프 밸브가 자동으로 유량을 조절하여 설정 범위 내로 유지함으로써 과부하로 인한 주행 모터 손상을 방지합니다.
디엔10 트래블 모터 안전 밸브
JRD10-05
주행 모터 안전 밸브의 기능：
과부하 보호: 주행 모터의 갑작스러운 부하 변화(예: 끼임이나 충격)로 인해 유압 시스템 압력이 비정상적으로 상승하면 안전 밸브가 자동으로 열려 압력을 방출하여 모터, 파이프라인 또는 펌프의 손상을 방지합니다.
압력 한계: 시스템의 과압을 방지하기 위해 시스템의 최대 작동 압력을 설정합니다.

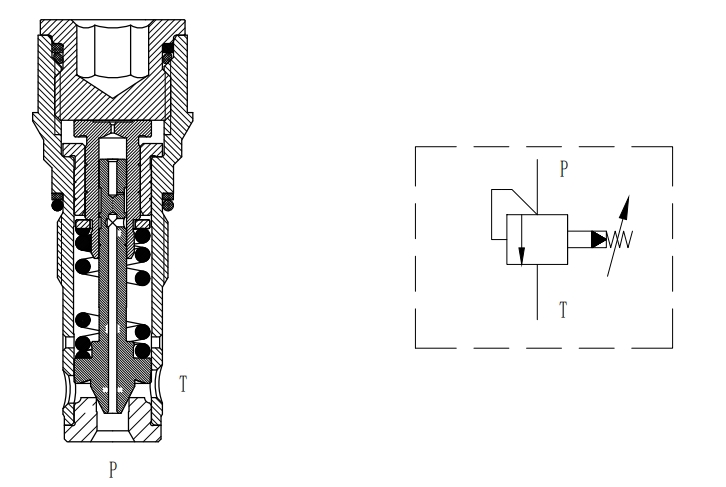

작동 원리：
정상적인 작동 조건:
유압 오일은 모터를 통해 주행 메커니즘을 구동하고, 시스템 압력은 안전 밸브 설정 값보다 낮아지고 밸브 코어는 닫힙니다.
과압 작동 조건:
압력이 설정값을 초과하면 오일은 스프링 힘을 극복하여 밸브 코어를 열고 고압 오일은 오일 탱크(또는 저압 회로)로 직접 돌아가 시스템 압력을 낮춥니다.
다시 놓기:
압력이 떨어지면 스프링이 밸브 코어를 밀어 재설정하고 시스템은 정상 작동을 재개합니다.
특징:
밸브 코어와 밸브 슬리브는 다루기 힘들고 내구성이 뛰어납니다.
압력 변화에 빠르게 대응합니다.
산업용 기존 밸브 구멍.
명세서:
최대 작동 압력: 350bar(5075psi)
흐름: 성능 곡선을 참조하세요.
내부 누출: 개방 압력이 75%일 때 누출량은 ≤30mL/min입니다.
개방 압력 정의: 유량이 정격 유량의 2.5%에 도달할 때의 압력 측정.
폐쇄 압력: 개방 압력의 90%
필터링 정확도: 25μm.
1차 개방 압력: 50%-70% 개방 압력.
1차 압력 방출 시간: 0.2-0.4S
사용 온도: -40℃~ 120℃(NBR), -26℃~ 204℃(FKM)
매체 : 점도 7.4~420 중부 표준시(50~2000)ssu의 미네랄 오일 또는 윤활 기능이 있는 합성 오일.
표준 압력 범위: 200 ~ 350 술집 (2900 ~ 5075 프시)

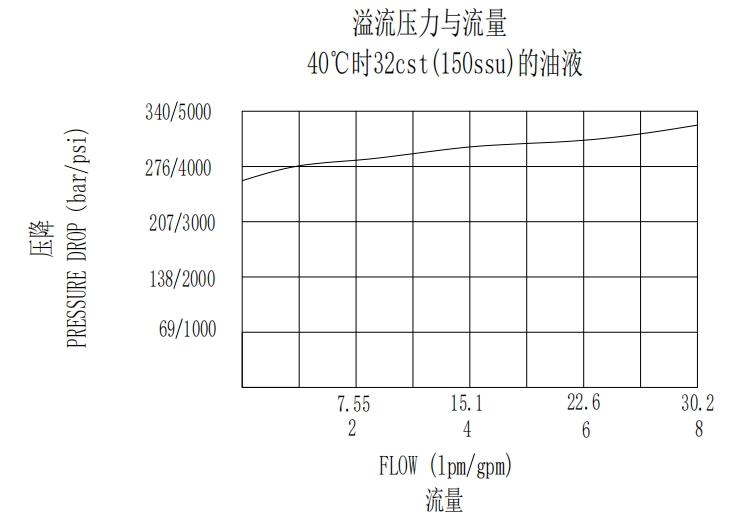

특성:

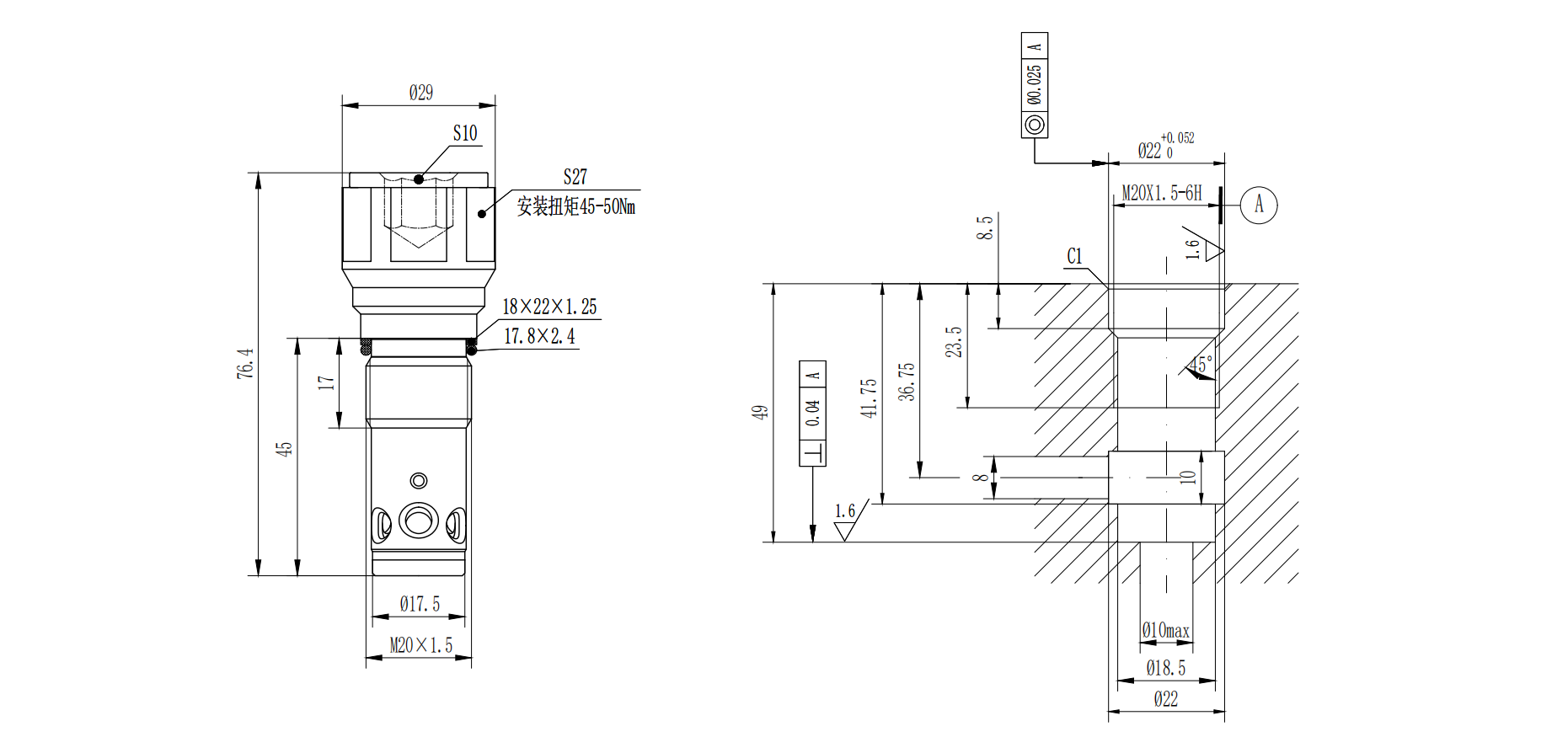

치수:
적용 분야：
굴착기
기능 :주행 모터 안전 밸브는 복잡한 지형(예: 바위와 진흙길)에서 갑작스러운 하중(예: 트랙 막힘)으로 인해 발생하는 압력 충격으로부터 주행 모터를 보호할 수 있습니다.
불도저/로더
시나리오: 불도저 작업이나 중량물 운송 중주행 모터 안전 밸브는 과부하로 인해 유압 시스템이 손상되어 모터나 펌프가 손상되는 것을 방지할 수 있습니다.
항만 기계류
적용 분야: 컨테이너 스태커, 리치 스태커 및 기타 장비의 유압 시스템.트래블 모터 밸브잦은 시동 및 정지와 무거운 부하로 인해 발생하는 압력 피크를 방지할 수 있습니다.
터널 보링 머신(티비엠)
요구 사항: 좁은 공간에서 작동할 경우 안전 밸브는 오염 방지 기능(나스 1638 오일 청결도 레벨 6 이하)을 갖춰야 합니다.
