디엔10 파일럿 작동 스풀 타입 카트리지 릴리프 밸브

JRP10-06

제품 소개：

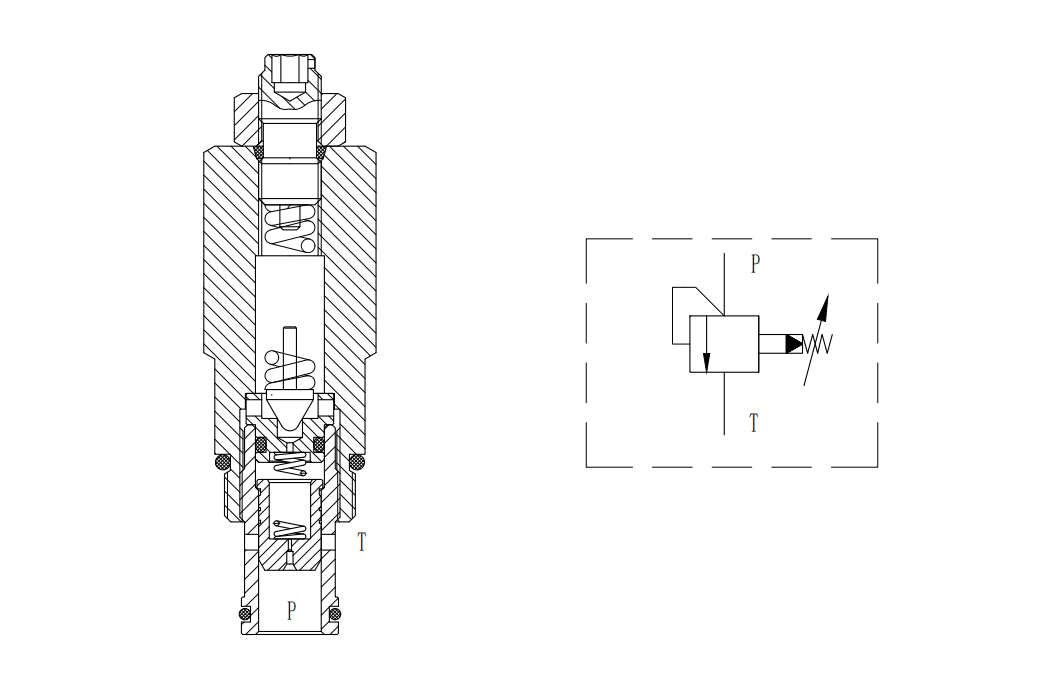

JRP10-01은 파일럿 작동식 스풀형 압력 릴리프 밸브입니다. 설정 작동 압력에 도달하면 포펫 스풀이 열리고 보호 라인이 탱크로 복귀하는 라인과 연결됩니다. 조정 메커니즘을 통해 포펫 스풀은 나선형 스프링으로 카트리지 하단 개구부에 나사로 고정된 시트에 눌려집니다. 포펫 스풀은 유압식 댐핑 방식으로 열리고 닫힙니다. 이로 인해 카트리지의 작동이 매우 안정적으로 유지됩니다. 포펫/스풀 원리와 직접 작동 방식 덕분에 이 파일럿 작동식 릴리프 밸브는 빠르게 작동하며 누유가 없습니다. 시트 직경이 작아져 동일 크기의 파일럿 작동식 릴리프 밸브보다 압력 강하가 크고 유량 처리량이 감소합니다.

작업:

P포트의 압력이 스프링 설정 압력의 90%에 도달하지 못하면 P-에게-T가 차단되고, 90%를 넘어서도 압력이 계속 상승하면 P-에게-T가 스프링의 가장 높은 설정 압력까지 넘치기 시작합니다.

특징:

• 밸브 코어와 밸브 슬리브는 다루기 힘들고 내구성이 뛰어납니다.

• 높은 압력 조절 정확도: 파일럿 밸브는 메인 밸브의 개방 압력을 정확하게 제어할 수 있으므로 시스템 압력이 설정 값 근처에서 안정되고 압력 조절 편차가 작습니다.

• 높은 감도: 시스템 압력 변화에 신속하게 대응하고, 오버플로우 볼륨을 적시에 조절하며, 시스템 압력의 안정성을 보장합니다.

• 대유량: 대유량 조건에 적응할 수 있으며 고압 및 대유량 유압 시스템에 적합합니다.

명세서:

최대 작동 압력: 315bar(4568psi)

흐름: 성능 곡선을 참조하세요.

내부 누출: 개방 압력이 75%일 때 누출량은 ≤10mL/min입니다.

개방 압력 정의: 유량이 정격 유량의 2.5%에 도달할 때의 압력 측정.

폐쇄 압력: 개방 압력의 90%

필터링 정확도: 25μm.

사용 온도: -40℃~ 120℃(NBR), -26℃~ 204℃(FKM)

매체 : 점도 7.4~420 중부 표준시(50~2000)ssu의 미네랄 오일 또는 윤활 기능이 있는 합성 오일.

표준 압력 범위: 130 ~ 315 술집 (1885 ~ 4568 프시)

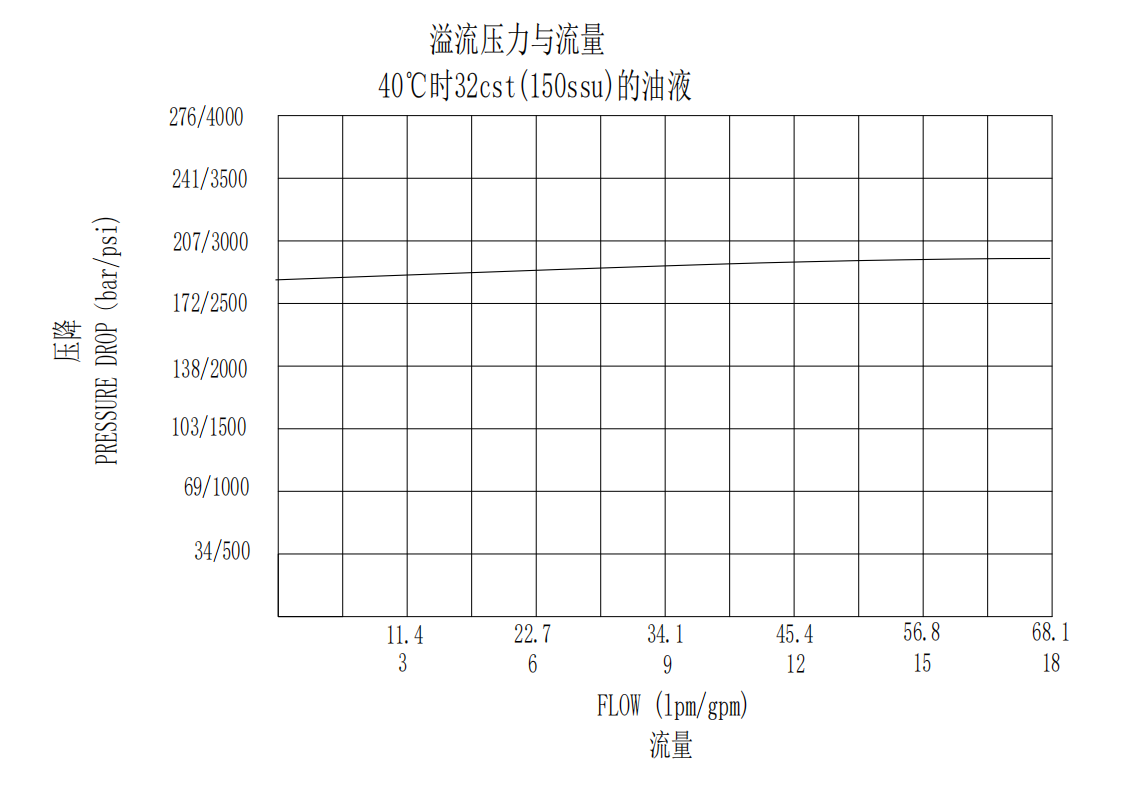

특성:

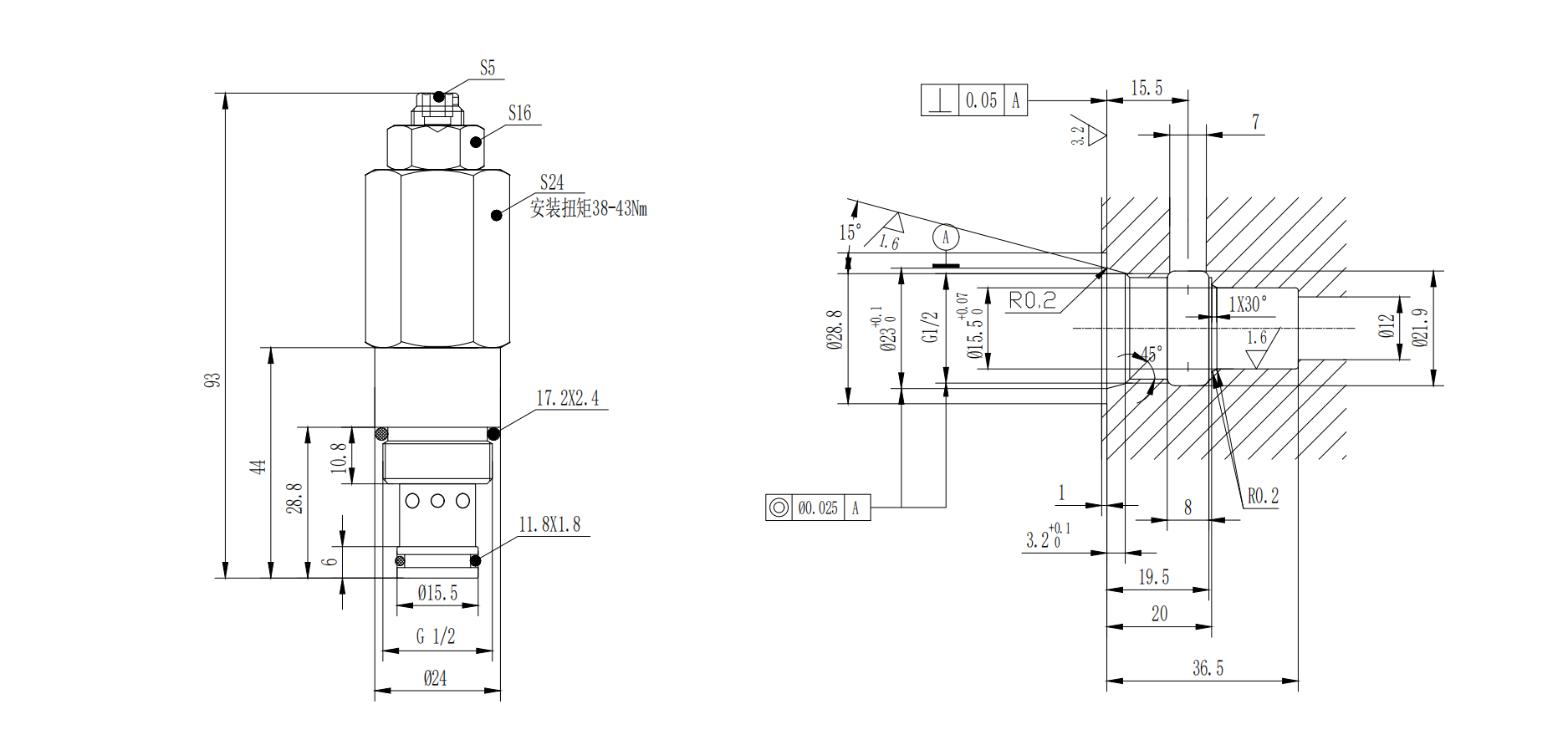

치수:

자주 묻는 질문：

파일럿 작동식 릴리프 밸브가 직접 작동식 릴리프 밸브보다 고압 및 대유량 시스템에 더 적합한 이유는 무엇입니까?

    직접 작동식 릴리프 밸브는 고압 또는 고유량 작동 시 강성이 높은 단단한 스프링이 필요하므로 조정이 어렵고 압력 변동이 큽니다. 그러나 파일럿 작동식 릴리프 밸브는 파일럿 밸브와 메인 밸브를 단계적으로 제어하며, 메인 밸브 스프링의 강성이 낮아 고압 또는 고유량에서도 안정적으로 작동합니다.
