디엔10 직접 카트리지 릴리프 밸브，유압 회로를 보호하는 압력 제한 장치로 사용됩니다.
디엔10 직동식 포펫 타입 카트리지 릴리프 밸브
JRD10-03

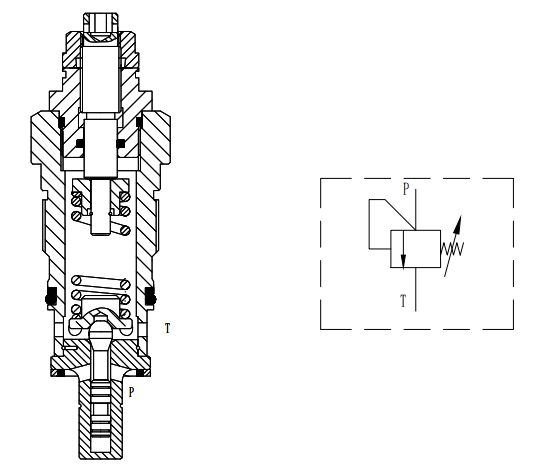

작업:
밸브 코어 닫힘 상태: 오일 입구 압력이 릴리프 밸브의 설정 압력보다 낮을 경우, 압력 조절 스프링의 작용으로 밸브 코어가 밸브 시트에 단단히 밀착되어 오일 입구와 오일 출구가 막힙니다. 이때 오일 입구 압력은 주로 외부 부하에 따라 달라집니다.
밸브 코어 개방 오버플로: 오일 압력이 스프링 압력보다 크면 밸브 코어가 열리고 오일은 오버플로 포트에서 오일 탱크로 다시 흐릅니다. 릴리프 밸브의 개도가 증가함에 따라 스프링 압력도 증가하여 유압력과 균형을 이룹니다. 릴리프 밸브가 오버플로우되기 시작하면 오일 입구 압력은 기본적으로 설정값으로 안정되어 오버플로우 압력을 안정화하는 역할을 합니다.
특징:
레귤레이터는 스프링이 압축되지 않도록 보장합니다.
선택 가능한 압력 범위는 최대 230bar(3335psi)입니다.
밸브 코어와 밸브 슬리브는 다루기 힘들고 내구성이 뛰어납니다.
높은 감도로 시스템 압력 변화에 빠르게 대응 가능
산업용 기존 밸브 구멍.
명세서:
최대 작동 압력: 240bar(3480psi)
흐름: 성능 곡선을 참조하세요.
내부 누출: 개방 압력이 75%일 때 누출량은 ≤10mL/min입니다.
개방 압력 정의: 유량이 정격 유량의 2.5%에 도달할 때의 압력 측정.
폐쇄 압력: 개방 압력의 90%
필터링 정확도: 25μm.
사용 온도: -40℃~ 120℃(NBR), -26℃~ 204℃(FKM)
매체 : 점도 7.4~420 중부 표준시(50~2000)ssu의 미네랄 오일 또는 윤활 기능이 있는 합성 오일.
표준 압력 범위: 10 ~ 50 술집 (145 ~ 725 프시)
55 ~ 120바(798 ~ 1740psi)
100~160바(1450~2320psi)
160~240바(2320~3480psi)

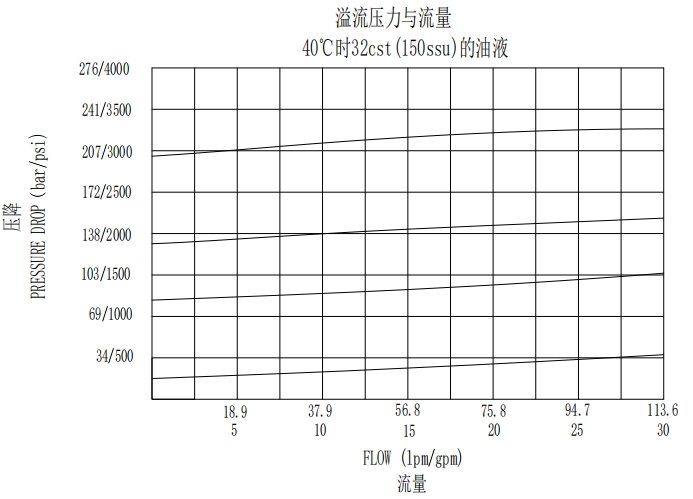

특성:

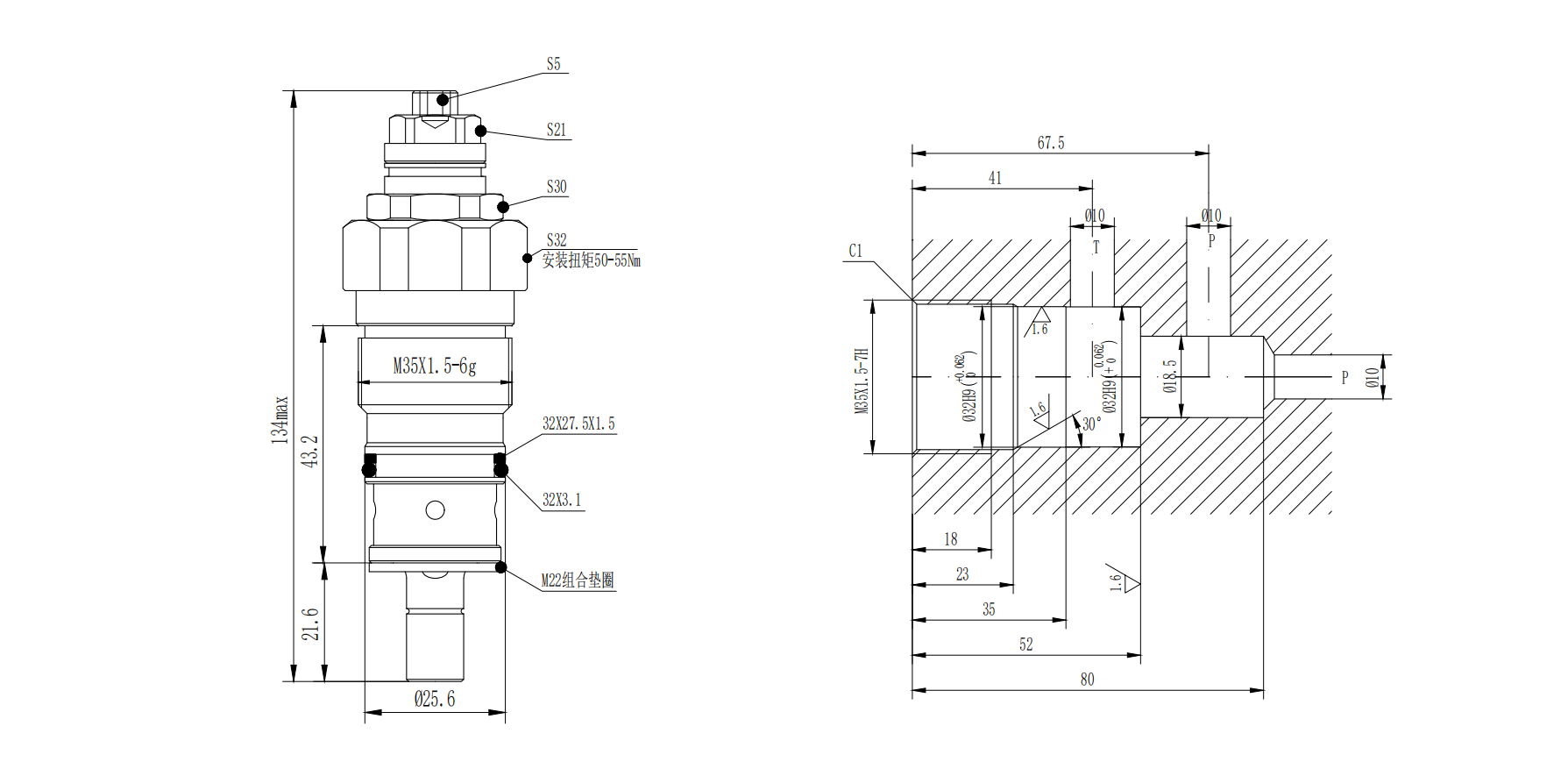

치수:
응용 시나리오:
소형 유압 시스템: 소형 공작 기계 유압 시스템, 유압 도구 등과 같은 이러한 시스템은 낮은 압력과 유량 요구 사항을 가지고 있으며 직접 카트리지 릴리프 밸브는 이러한 시스템의 압력 제어 요구 사항을 충족할 수 있습니다.
안전 밸브: 일부 시스템에서는 직접 카트리지 릴리프 밸브를 안전 밸브로 사용할 수 있습니다. 시스템 압력이 설정값을 초과하면 오버플로우 밸브가 빠르게 열려 시스템 압력이 과도해져 장비 손상이나 안전 사고가 발생하는 것을 방지합니다.
정확도가 낮은 압력 제어 상황: 간단한 유압 리프팅 플랫폼과 같이 높은 압력 제어 정확도가 필요하지 않은 경우 직접 카트리지 릴리프 밸브로 기본적인 압력 안정성 제어를 달성할 수 있습니다.
