디엔10 포펫 역방향 체크 밸브

JCX10-02

제품 소개：

포펫 역방향 체크 밸브는 자유 흐름 경로가 카트리지 밸브 측면에서 노즈(코)까지 이어지는 특수 유형의 체크 밸브입니다. 기능은 일반 체크 밸브와 동일합니다. 포펫 역방향 체크 밸브는 매니폴드 설계자들이 블록의 흐름 경로 설계를 간소화하기 위해 종종 사용됩니다.

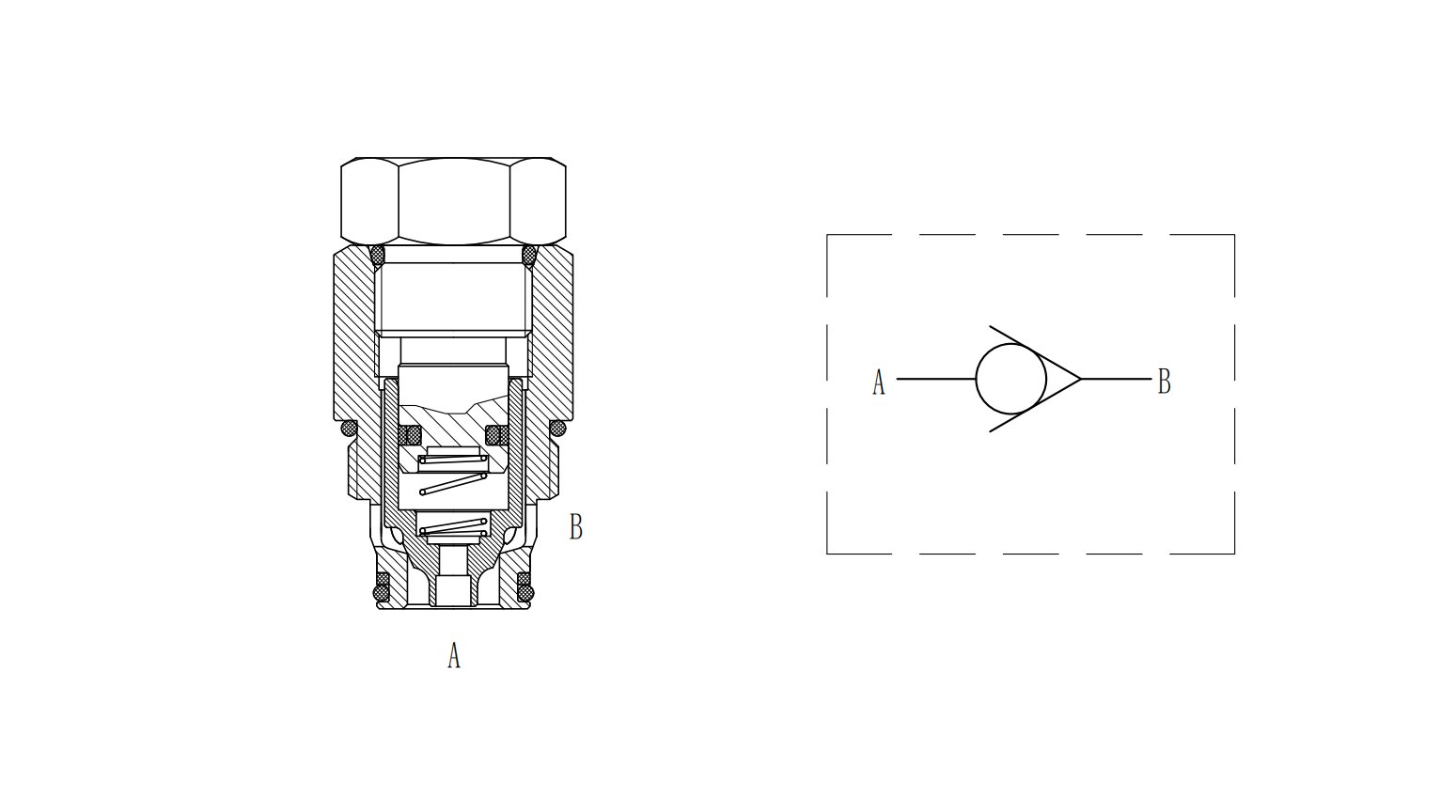

포펫 역방향 체크 밸브의 작동:

이 밸브를 사용하면 매우 낮은 압력 강하로 액체가 포트 B에서 포트 A로 흐르도록 하고, 동시에 포트 A에서 포트 B로의 액체 흐름은 방지합니다.

특징:

• 내구성을 위해 강화되고 정밀하게 연마된 부품

• 최소 누출을 위한 포펫 유형 구조

• 원활한 작동을 위한 완전 가이드 포펫

• 우수한 오염 내성

• 빠른 반응: 직접 작동 구조 덕분에 밸브 코어가 압력 변화에 빠르게 반응합니다. 역압이 개방 값에 도달하면 밸브 코어가 빠르게 열리고 역류 유체가 즉시 통과할 수 있습니다.

• 컴팩트한 구조: 나사식 플러그인 디자인으로 크기가 작아 공간이 제한된 유압 또는 공압 시스템에 설치하기에 적합하며, 시스템 통합과 레이아웃 최적화가 용이합니다.

• 우수한 밀봉성: 합리적인 밸브 코어와 밸브 시트 설계 및 정밀 가공을 통해 전방 차단 시 안정적인 밀봉을 보장하고, 유체 누출을 방지하며, 시스템의 정상적인 작동을 보장합니다.

• 높은 신뢰성: 구조가 간단하고 복잡한 조종 제어 메커니즘이 없어 고장 가능성이 낮아지고 시스템 신뢰성이 향상됩니다.

명세서:

최대 작동 압력: 315bar(4568psi)

흐름: 성능 곡선을 참조하세요.

내부 누출: 200bar(2900psi)에서 누출은 ≤1mL/min입니다.

표준 개방 압력：1bar（15psi）

필터링 정확도: 25μm.

사용 온도: -40℃~ 120℃(NBR), -26℃~ 204℃(FKM)

매체 : 점도 7.4~420 중부 표준시(50~2000)ssu의 미네랄 오일 또는 윤활 기능이 있는 합성 오일.

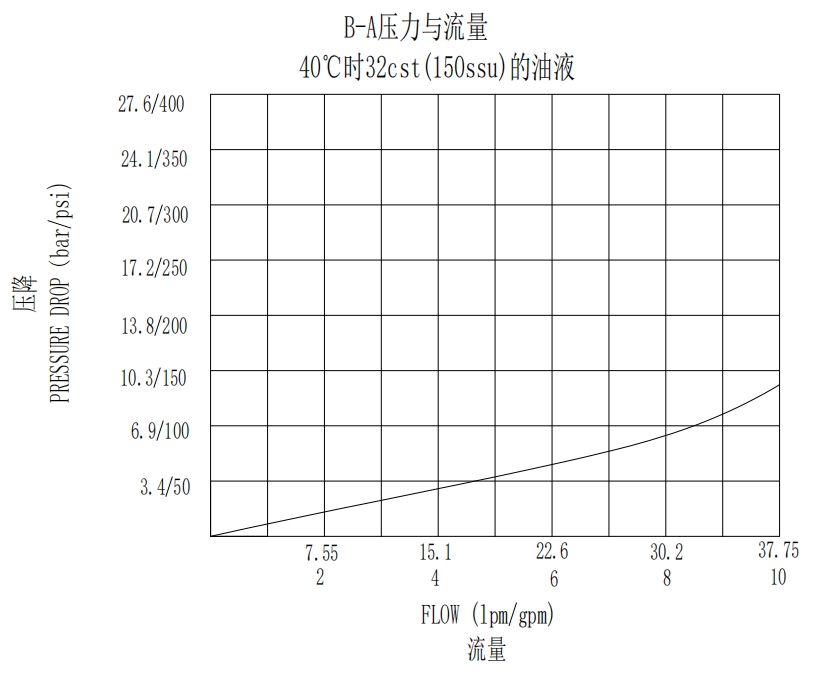

특성:

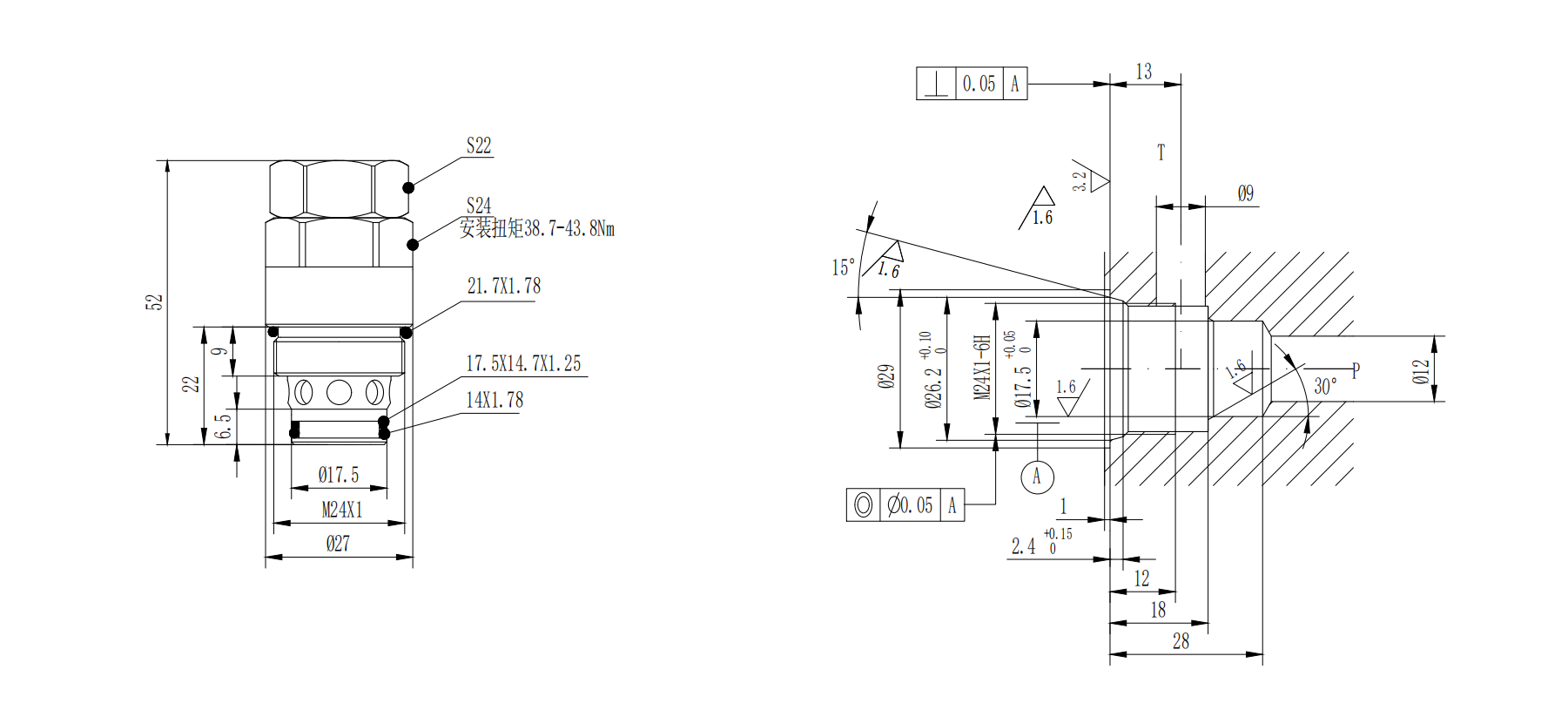

치수:

포펫 역방향 체크 밸브의 적용 시나리오:

유압 시스템: 포펫 역류 방지 밸브는 다양한 엔지니어링 기계(예: 굴삭기, 로더), 공작기계, 사출 성형기 등의 유압 시스템에서 오일의 흐름 방향을 제어하고, 오일의 역류를 방지하며, 시스템의 안전과 정상 작동을 보호하는 데 널리 사용됩니다. 예를 들어, 유압 실린더의 오일 회수 라인에 포펫 역류 방지 밸브를 설치하면 실린더가 작동을 멈출 때 오일의 역류로 인한 충격과 진동을 방지할 수 있습니다.
