P120 시리즈 모노블록 밸브는 중고압 모노블록 방향 밸브를 탑재하여 유럽 기술을 기반으로 개발되었습니다.
P120 시리즈 모노블록 방향 밸브
모델: P120 모노블록 방향 밸브
응용 프로그램 및 기능:
P120 시리즈 모노블록 밸브는 중고압 모노블록 방향 밸브를 탑재하여 유럽 기술을 기반으로 개발되었습니다.
내부 체크 밸브: 밸브 본체 내부의 체크 밸브는 유압유가 역류하지 않도록 보장합니다.
내부 릴리프 밸브: 밸브 본체 내부의 릴리프 밸브는 유압 시스템 작동 압력을 조절할 수 있습니다.
오일 회로 형태: 병렬 오일 회로, 각 역전 밸브의 오일 입구 압력이 동일하고 복귀 오일이 메인 복귀 오일 포트로 직접 이동하도록 보장합니다.
제어 방식: 수동 제어, 공압 제어, 전기 및 공압 제어, 유압 및 전기 제어 등.
밸브 구조: 모노블록 구조, 1~7레버.
스풀 기능: A,O,Y.
옵션: 유압 잠금 장치를 A 및 B 포트에 추가할 수 있습니다.
P120 시리즈 모노블록 밸브는 지게차, 위생 차량, 소형 로더의 유압 시스템에 널리 사용됩니다.
통합 설계: 역전 밸브, 오버플로 밸브 및 기타 기능 모듈을 통합하여 외부 연결을 줄이고 시스템 안정성을 향상시킵니다.
고압 베어링: 고압 시스템(최대 315bar)에 적합하고 내구성이 뛰어나며, 중량 조건에 적합합니다.
높은 효율성과 에너지 절약: 최적화된 흐름 채널 설계, 에너지 소비 감소, 빠른 응답 속도.
명세서:
정격압력(엠파) | 최대압력(엠파) | 정격 유량(L/분) | 최대 유량(L/분) | 배압(엠파) | 유압유 | ||
템랑 (℃) | 점도범위(mm²/S) | 여과 정확도(μm) | |||||
| 20 | 31.5 | 120 | 160 | ≤1 | -20~+80 | 10~400 | ≤10 |

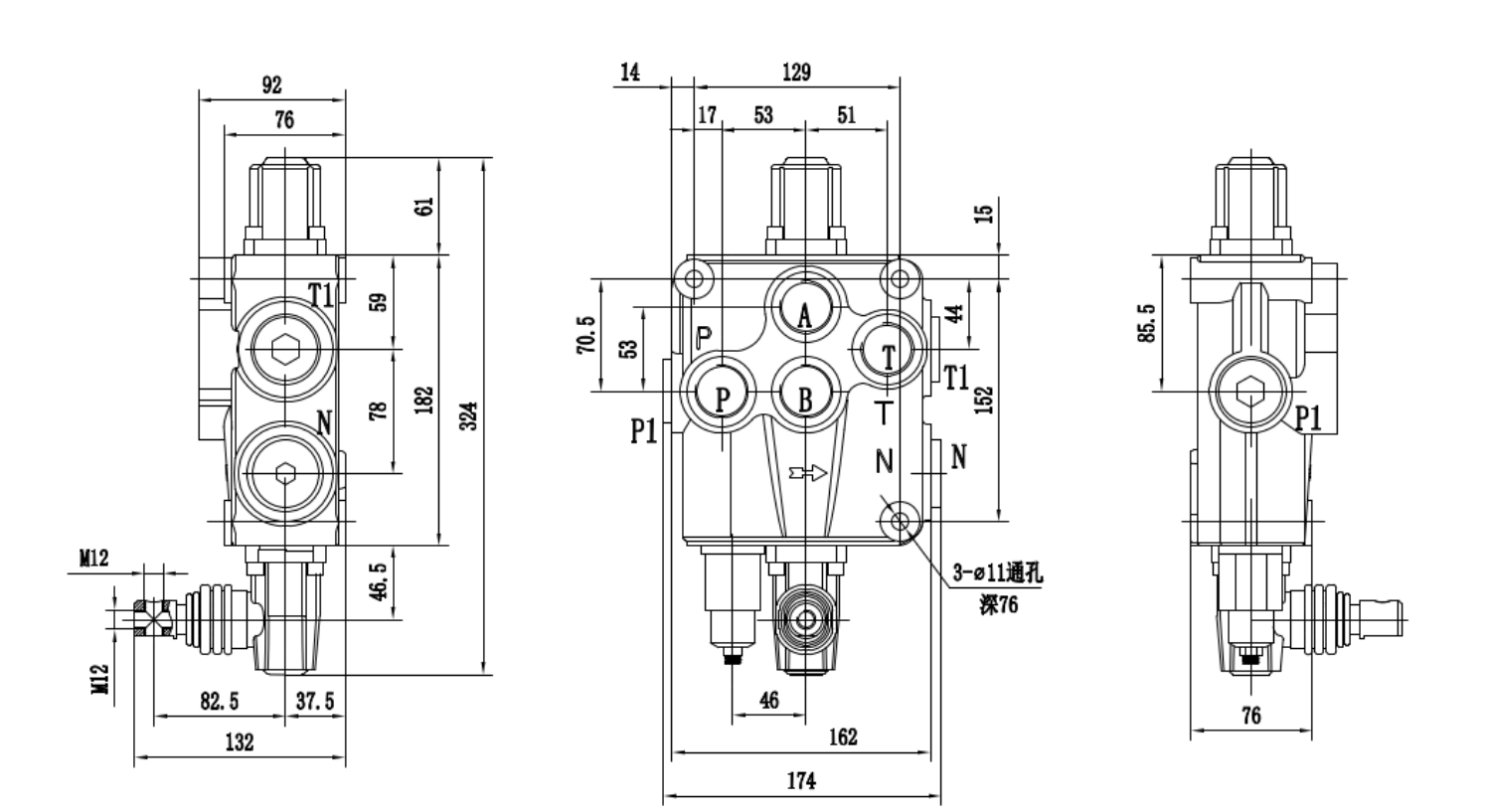

P120 시리즈 모노블록 밸브 치수 데이터:
일반적인 적용 분야:
공학 기계: 굴삭기 버킷, 붐 등의 움직임을 제어하고 유압 시스템의 흐름과 압력을 조절합니다.
농업 기계: 트랙터와 수확기에 안정적인 출력을 달성하기 위한 유압 구동 시스템.
산업장비 : 화학, 조선 등 산업현장에서 부식성 매체나 고점도 유체 제어
P120 시리즈 모노블록 밸브의 구조:
일체형 구조: 여러 개의 역전밸브, 안전밸브 및 각종 부가밸브를 하나의 밸브 본체에 통합하여 구조가 컴팩트하고, 파이프라인 연결이 줄어들고, 누출 위험이 낮아지며, 설치 및 유지관리도 용이합니다.
밸브 코어 형태: A, O, Y 등 여러 슬라이딩 밸브 기능을 갖춘 슬라이딩 밸브 구조를 채택하여 실제 필요에 따라 임의로 조합하여 다양한 유압 제어 기능을 실현할 수 있습니다.
오일 회로 연결: 병렬 오일 회로 설계를 채택했습니다. 각 역전 밸브는 서로 독립적으로 작동하며 동시에 작동할 수 있습니다. 유압 실린더, 유압 모터 등 다양한 액추에이터를 제어하여 여러 작동 메커니즘이 동시에 또는 개별적으로 작동할 수 있도록 하여 작업 효율과 유연성을 향상시킵니다.
확장성: 제작 가능한 밸브 개수는 일반적으로 1~7개입니다. 사용자는 실제 필요에 따라 적절한 링크 개수를 선택하여 다양한 유압 시스템 제어 요구 사항을 충족할 수 있습니다.
