고압 소변위 슬리브 부싱 펌프 및 모터

특징:

124 시리즈고압 소변위 슬리브 부싱 펌프 및 모터  작은 프레임 크기에 적용된 고성능 슬리브 부싱 디자인입니다. 슬리브 부싱 펌프와 모터 하우징은 더 높은 압력을 견딜 수 있도록 다웰로 고정되어 있으며 고강도 주철 구조를 사용하여 제작됩니다.

• 작은 프레임 크기에 견고한 슬리브 부싱 디자인

• 최대 3500 PSI의 작동 압력

• 0.62에서 2.48까지의 입방 인치 변위

• 최대 3000RPM 속도

• 최대 30GPM의 흐름

• 다웰 및 고강도 주철 구조

• 고강도 합금강 기어 및 샤프트 세트

• 핵무기금지조약(NPT), 구, 분할 포트 사용 가능

• 압력 균형 마모판은 모든 작동 범위에서 높은 펌프 효율을 유지합니다.

• 단일 입구/단일 출구 및 단일 입구/이중 출구 베어링 캐리어

• 100% 공장에서 테스트됨

• 클러치 펌프로 사용 가능

• 팬 모터로 사용 가능

• 고압 424 버전은 특정 크기로 제공됩니다.

• 124 시리즈고압 소변위 슬리브 부싱 펌프 및 모터자동차 운반 차량, 크레인 장비 차량, 롤오프 트럭, 쓰레기 수거, 제설차 및 살포기에 널리 사용됩니다.

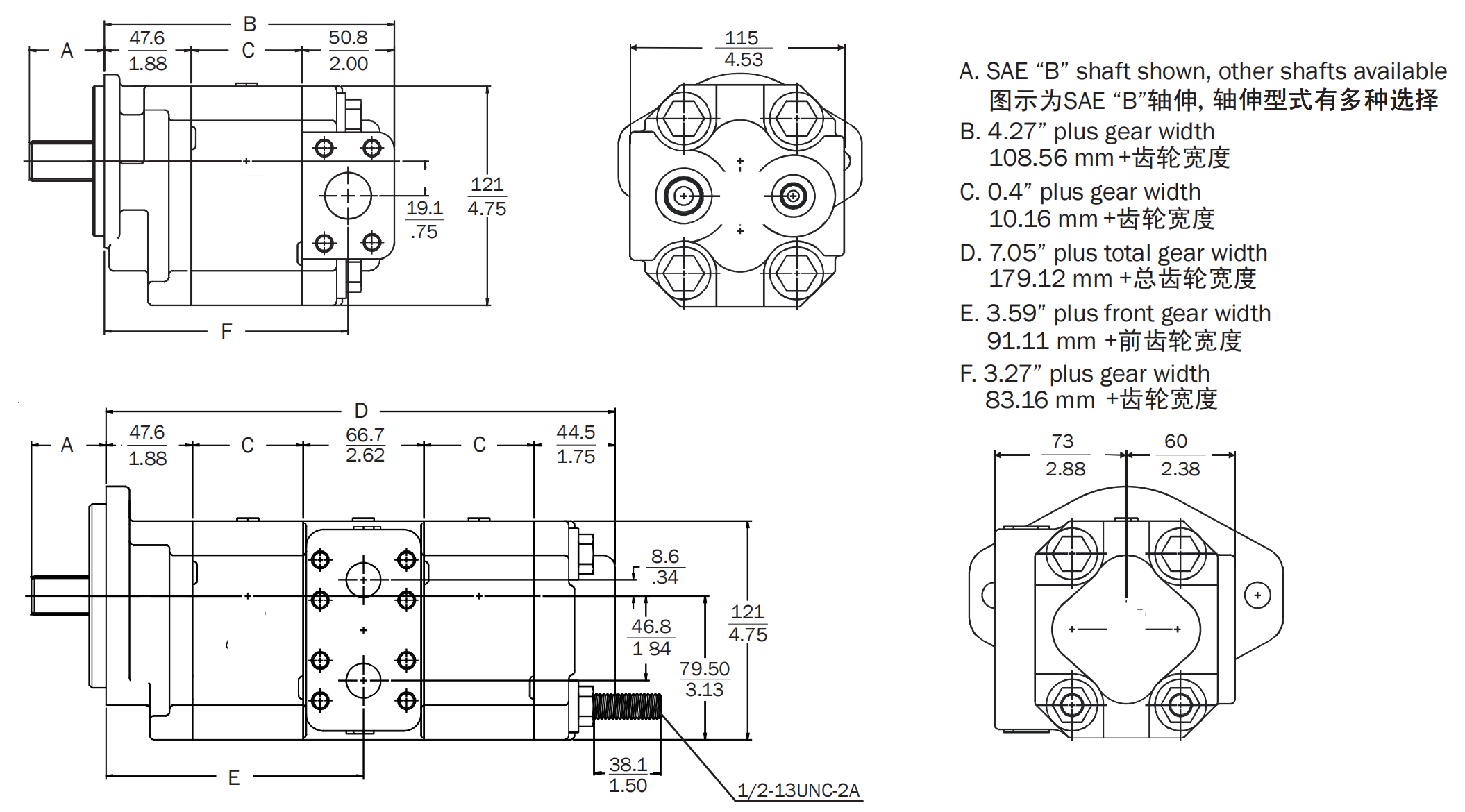

치수 데이터(mm/~에)：

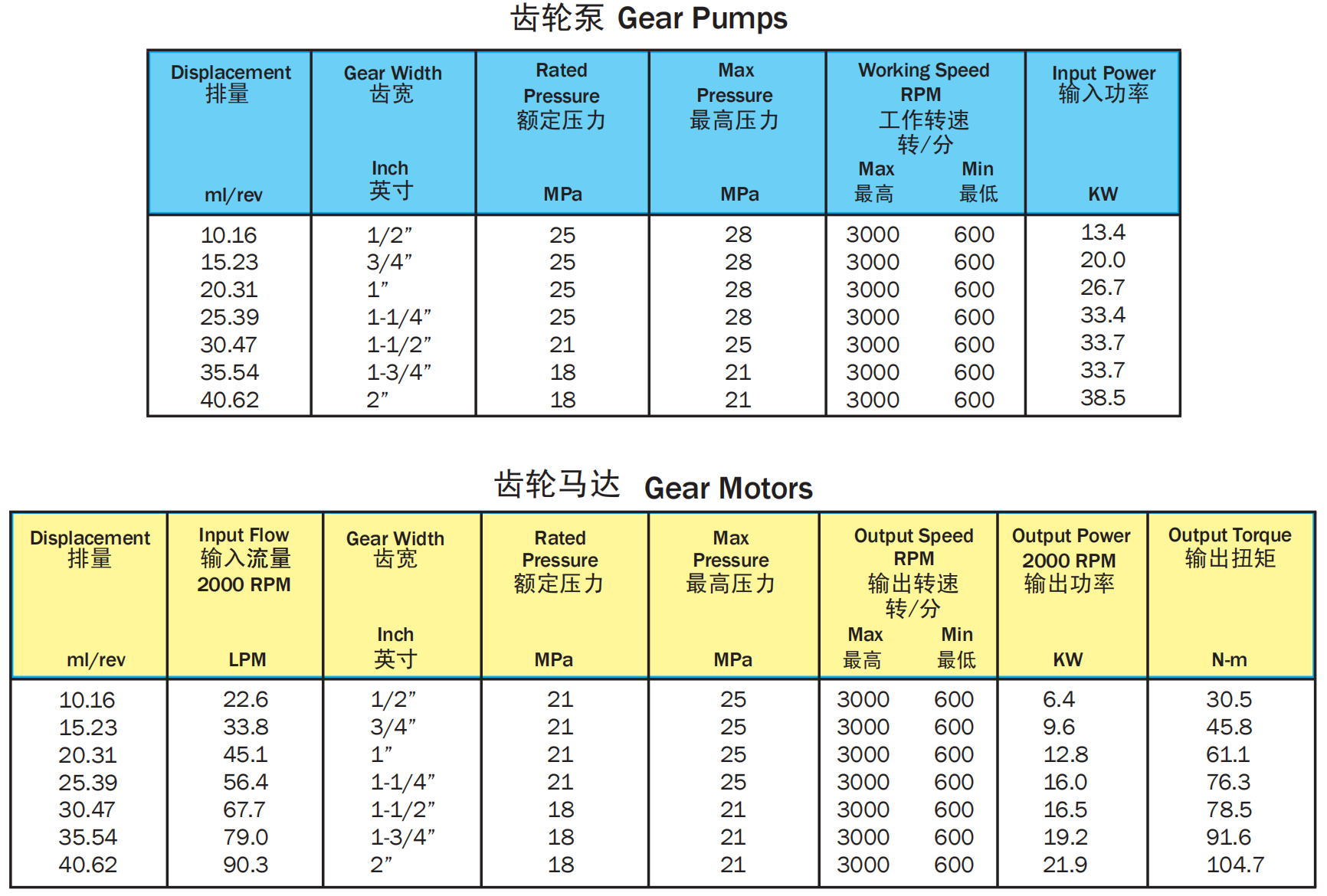

성능：

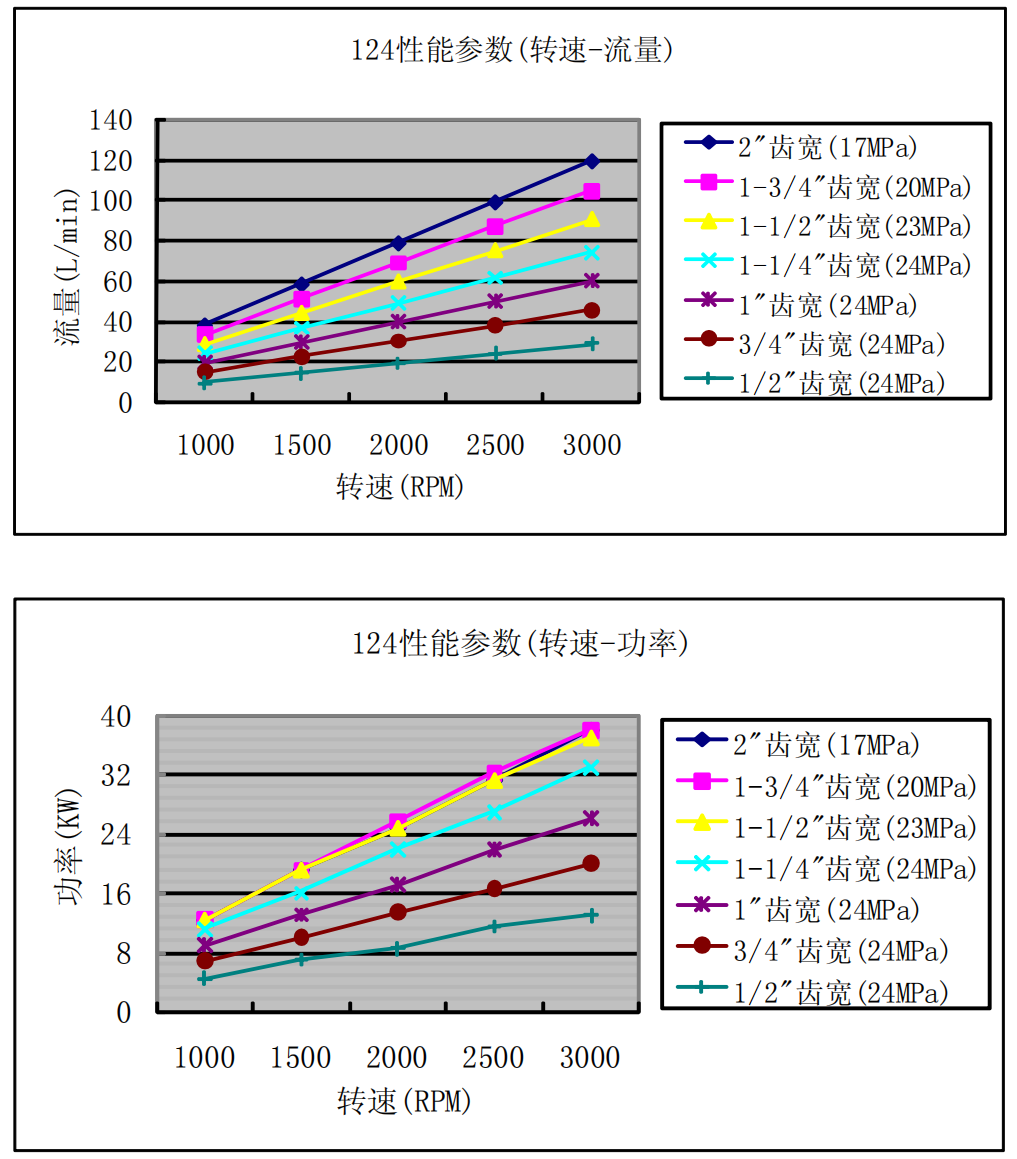

성능 곡선：

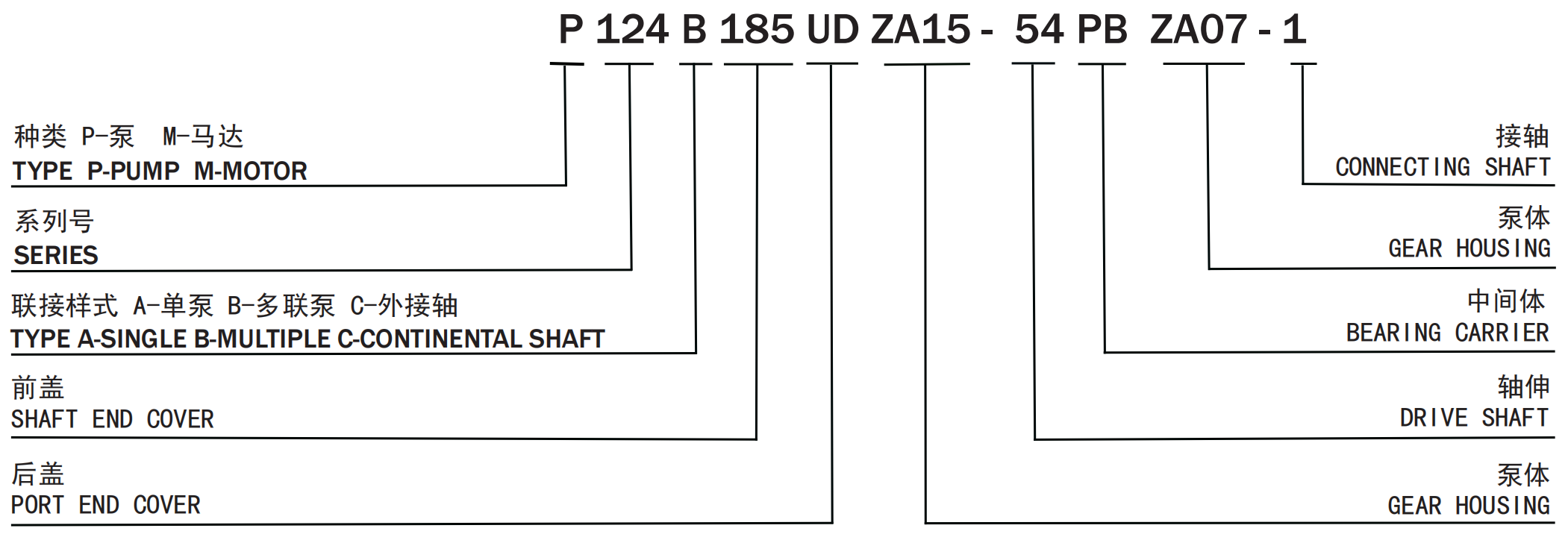

표준 모델 식별:

특징:

• 슬라이딩 베어링: 기어 축은 슬라이딩 베어링으로 ​​지지됩니다. 슬라이딩 베어링은 하중 지지력과 내마모성이 우수하여 고압 하에서 반경 방향 및 축 방향 힘을 견딜 수 있으며, 기어의 원활한 작동을 보장합니다. 또한, 슬라이딩 베어링의 마찰 계수가 작아 에너지 손실을 줄이고 효율을 향상시킬 수 있습니다.

• 고강도 기어: 기어와 기어 샤프트는 고압 하에서 맞물림 응력을 견딜 수 있도록 고강도 합금강으로 제작되어 고압 조건에서 기어 펌프와 모터의 신뢰성과 수명을 보장합니다.

• 압력 균형 측판: 압력 균형 내마모성 측판은 기어 펌프 및 모터 작동 중 축 방향 및 반경 방향 힘을 균형 있게 조정하고, 기어 및 베어링의 마모를 줄이고, 펌프 및 모터의 효율과 안정성을 향상시키며, 항상 고효율 출력을 유지할 수 있도록 설치됩니다.

• 컴팩트한 구조: 전반적인 구조가 비교적 컴팩트하고, 크기가 작고, 무게가 가볍고, 설치 및 사용이 쉽고, 공간이 제한적인 작업 현장에 적합합니다.

• 고압 지지력

• 고압 소용량 기어 펌프 및 모터는 기어 파라미터를 최적화하고 고강도 재료를 사용하여 고압 작동 용량을 달성합니다. 슬라이딩 베어링(양방향 밀봉 구조 및 특수 윤활 설계를 통해)은 마찰 손실을 줄이면서 고압에서 레이디얼 하중을 견딜 수 있습니다.
