고압 롤러 베어링 펌프 및 모터

특징:

3100 시리즈 고압 기어 펌프 및 모터는 대형 프레임에 큰 용량을 제공합니다. 고강도 주철과 고강도 합금강 기어 샤프트 및 샤프트 세트로 제작되었습니다.

• 이 시리즈의 최대 압력은고압 기어 펌프 및 모터25MPa에 도달할 수 있습니다

• 배기량은 16.4ml/r에서 65.5ml/r까지입니다.

• 펌프와 모터는 다양한 연결 형태를 가지고 있으며, 연결 크기는 미국자동차공학회(SAE) 규격을 준수합니다.

• 사용자 요구 사항에 따라 단일 펌프 또는 다중 펌프로 설계할 수 있습니다.

치수 데이터(mm/~에)：

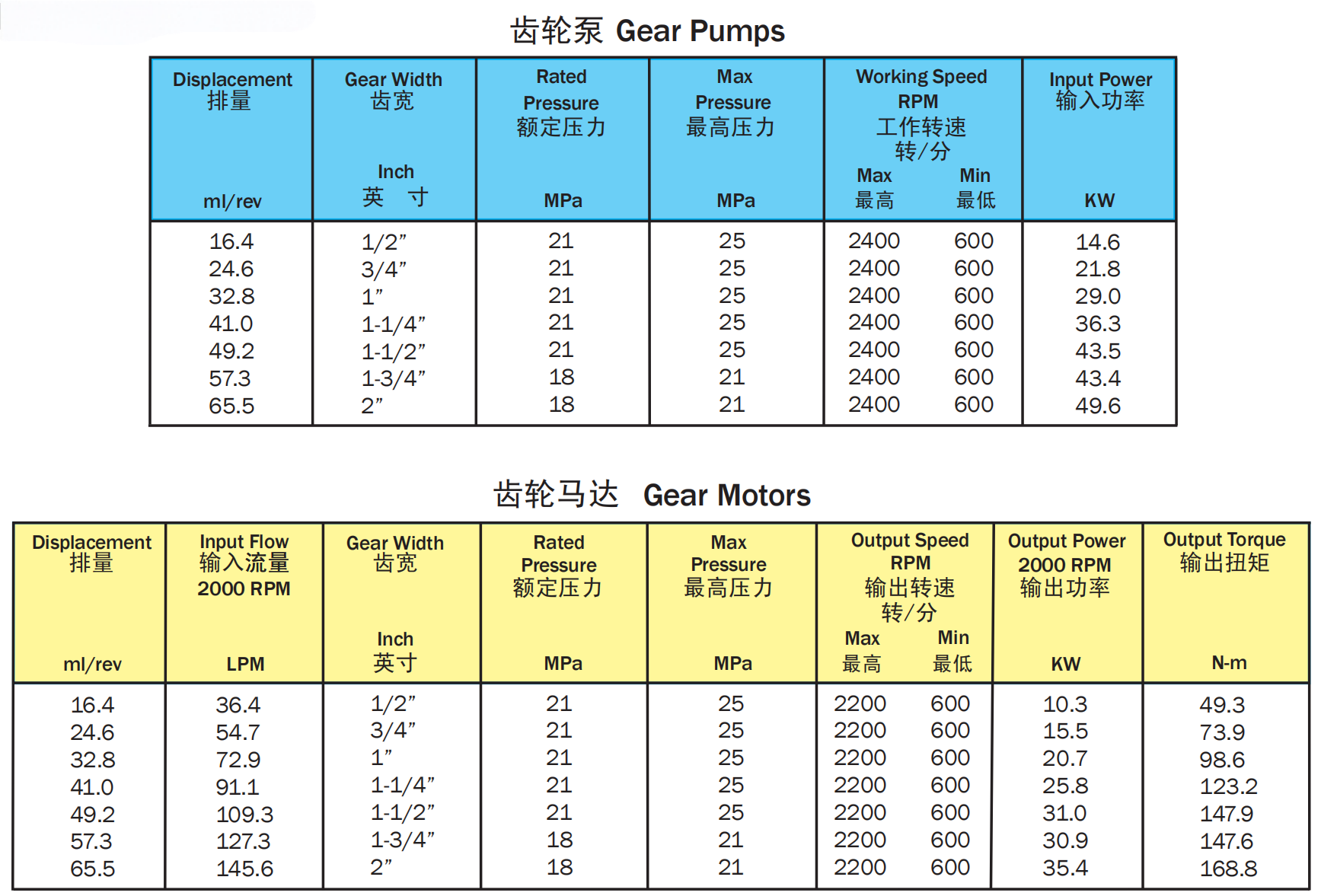

성능：

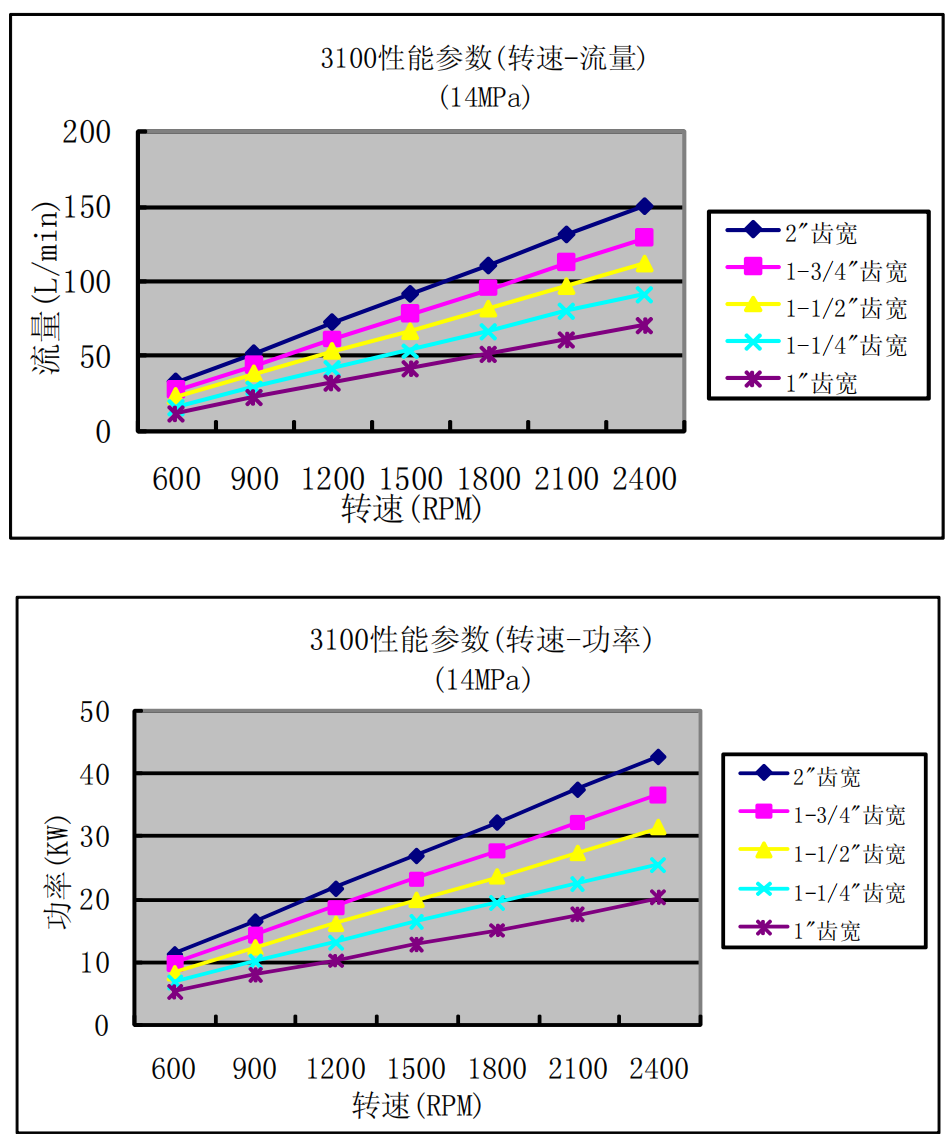

성능 곡선：

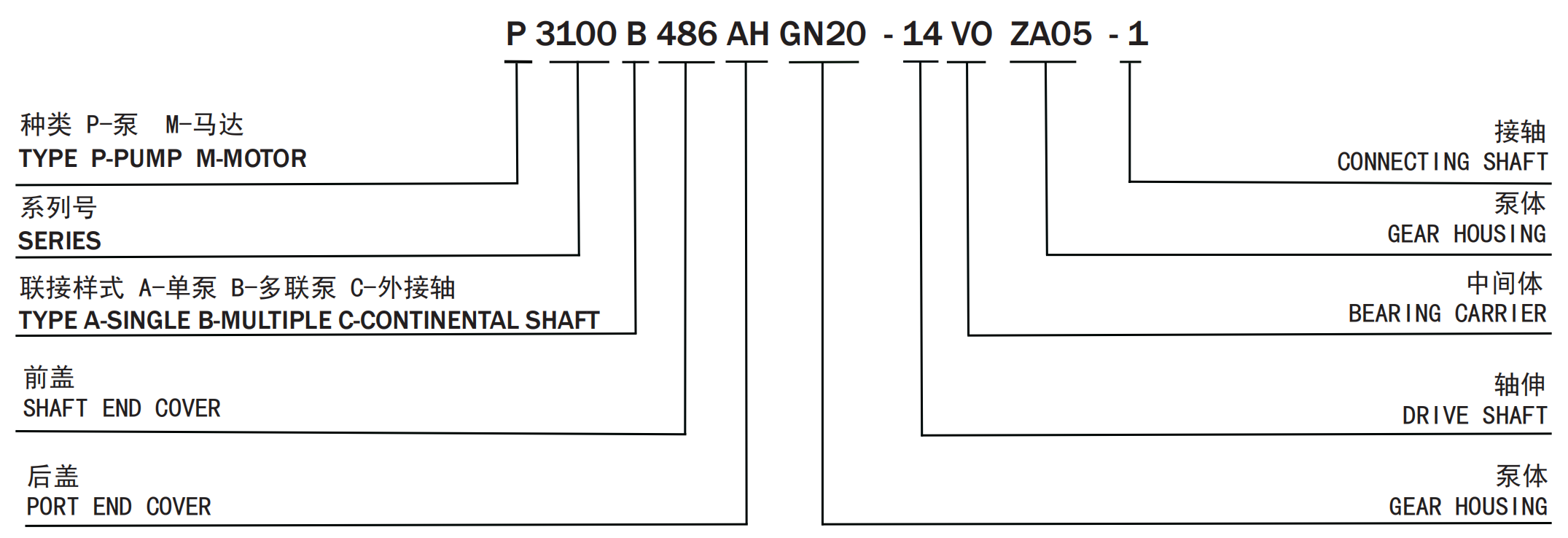

표준 모델 식별:

구조모든 기능：

• 롤링 베어링 설계: 롤링 베어링은 기존 슬라이딩 베어링을 대체하는 데 사용됩니다. 롤링 베어링은 낮은 마찰 계수, 높은 효율, 긴 수명 등의 장점을 가지고 있습니다. 또한, 더 높은 속도와 하중에 적응하고 에너지 손실을 줄이며 장비의 전반적인 성능을 향상시킵니다.

• 슬리브 구조: 양 끝에 축이 있는 한 쌍의 기어가 서로 맞물리며, 베어링이 있는 슬리브가 하우징에 설치됩니다. 이 구조는 앞 베어링과 뒤 베어링 사이의 동심도를 더 잘 유지하여 기어 전달을 더욱 안정적으로 만들고 진동과 소음을 줄여줍니다.

• "8" 형태의 내부 캐비티 설계: 하우징의 내부 캐비티는 "8" 형태로 설계되었으며, 서로 맞는 완전한 "8" 형태의 두 슬리브가 하우징의 내부 캐비티에 틈새 없이 내장되어 슬리브의 변형과 이상 소음 발생을 효과적으로 방지합니다.

• 특수 측판 구조: 측판에는 측판 자체와 그 위에 설치된 밀봉 고무 링 및 밀봉 고정 링으로 구성된 고압 오일 축 밀봉 메커니즘이 제공되어 고압 오일이 두 측판 사이로 제한되어 슬리브가 고압 오일의 반경 방향 액체 압력을 견디는 것을 방지하고 베어링의 정상적인 작동을 보장합니다.

제품의 장점:

• 고압 성능: 최대 연속 사용 압력은 25MPa 이상에 도달할 수 있어 다양한 고압 유압 시스템의 작업 요구 사항을 충족할 수 있습니다.

• 대용량 출력: 폭넓은 용량 범위로 대용량 유량에 대한 대형 기계 장비의 요구 사항을 충족할 수 있습니다.

• 높은 효율성: 첨단 구조 설계와 롤링 베어링의 적용으로 에너지 손실을 줄이고, 펌프와 모터의 체적 효율과 기계적 효율을 향상시켜 시스템의 에너지 이용률을 높이고, 보다 경제적이고 에너지 절약적으로 운영합니다.

• 높은 신뢰성: 베어링, 씰링 요소 등의 핵심 구성품은 고품질 소재와 첨단 제조 공정을 사용하여 제작되어 제품의 신뢰성과 사용 수명을 향상시키고, 고장 가능성을 낮추고, 유지 보수 비용을 절감합니다.

• 뛰어난 적응성: 다단 펌프로 구성하여 다양한 유압 시스템 구성 요건을 충족할 수 있습니다. 동시에, 저소음, 컴팩트한 외관, 그리고 미려한 디자인을 자랑합니다. 건설 기계, 광산 기계, 농업 기계 등 다양한 열악한 작업 환경에서 작동하는 유압 기계에 적합합니다.
