디엔8 2위치 3방향 스풀 타입 카트리지 솔레노이드 밸브

JSD08-01

제품 소개：

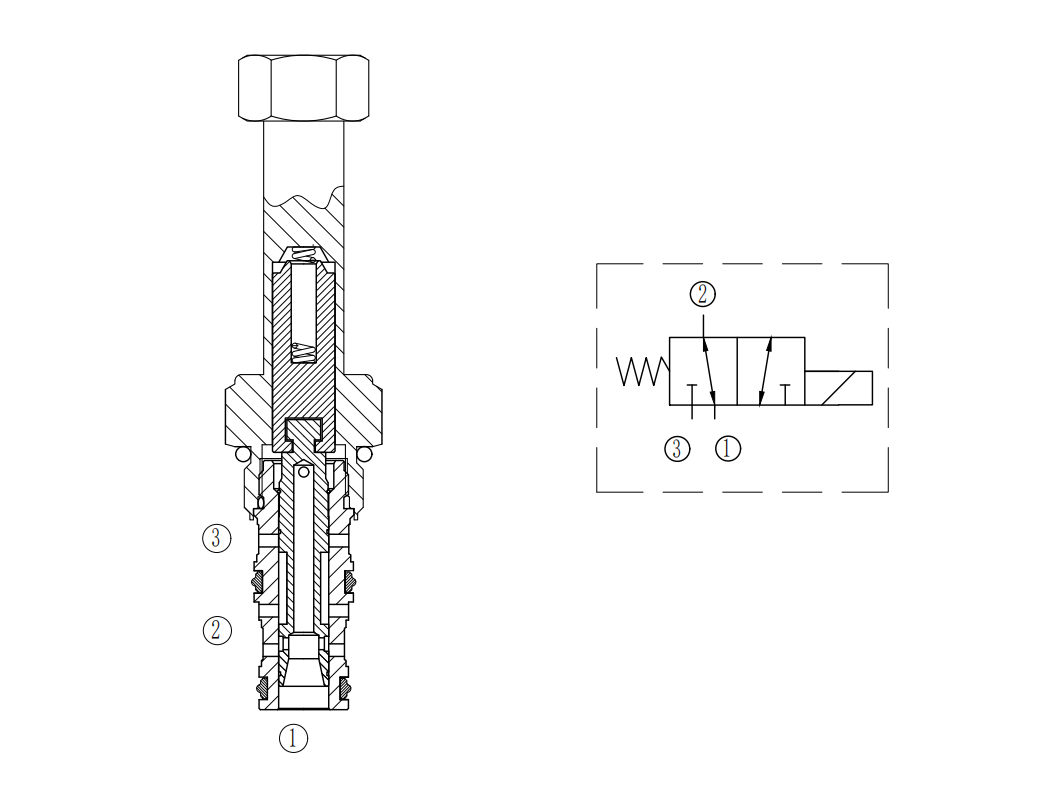

솔레노이드 밸브로 작동하는 3방향 2위치, 스풀 타입, 직동식, 나사식 유압 방향성 카트리지 밸브입니다. 2위치 3방향 카트리지 솔레노이드 밸브는 비활성 모드에서 포트 2와 1 사이의 흐름은 허용하고 포트 3의 흐름은 차단합니다. 활성 모드에서는 포트 3과 1 사이의 흐름은 허용하고 포트 2의 흐름은 차단합니다. 일체형 바디를 사용한 견고한 설계는 캐비티 내 편심의 영향을 최소화하고 뛰어난 신뢰성을 제공합니다. 최적화된 유로 덕분에 압력 강하가 낮습니다.

작업:

전자석에 전원이 공급되지 않을 때, 2와 1은 연결되고, 3은 연결되지 않습니다.

전자석에 전원이 공급되면 2와 3은 연결되지만 1은 연결되지 않습니다.

특징:

• 밸브 슬리브와 밸브 코어는 경화되어 내구성이 뛰어납니다.


• 공간 요구 사항 감소로 높은 유량 용량

• 표준 밸브 본체 및 공통 캐비티

• 최소 전류 소모를 갖는 일체형 캡슐형 코일

• 동적 씰 없음

• 다양한 코일 종단

명세서:

최대 작동 압력: 350bar(5075psi)

흐름: 성능 곡선을 참조하세요.

내부 누출: 210bar에서 누출은 ≤80mL/min입니다.

작동 전압: 12VDC, 24VDC, 110VAC, 220VAC.

최소 작동 전압: 정상 전압의 85%.

필터링 정확도: 20μm.

사용 온도: -40℃~ 120℃(NBR), -26℃~ 204℃(FKM)

매체 : 점도 7.4~420 중부 표준시(50~2000)ssu의 미네랄 오일 또는 윤활 기능이 있는 합성 오일.

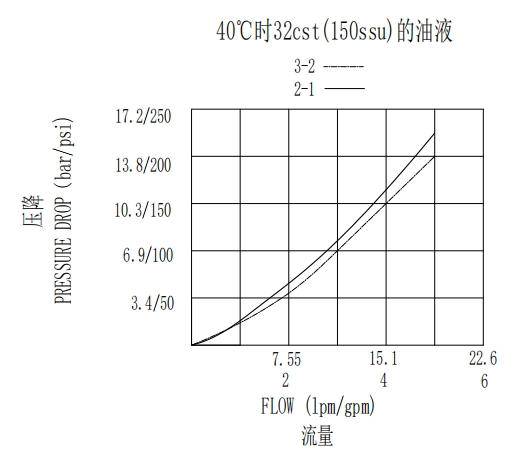

특성:

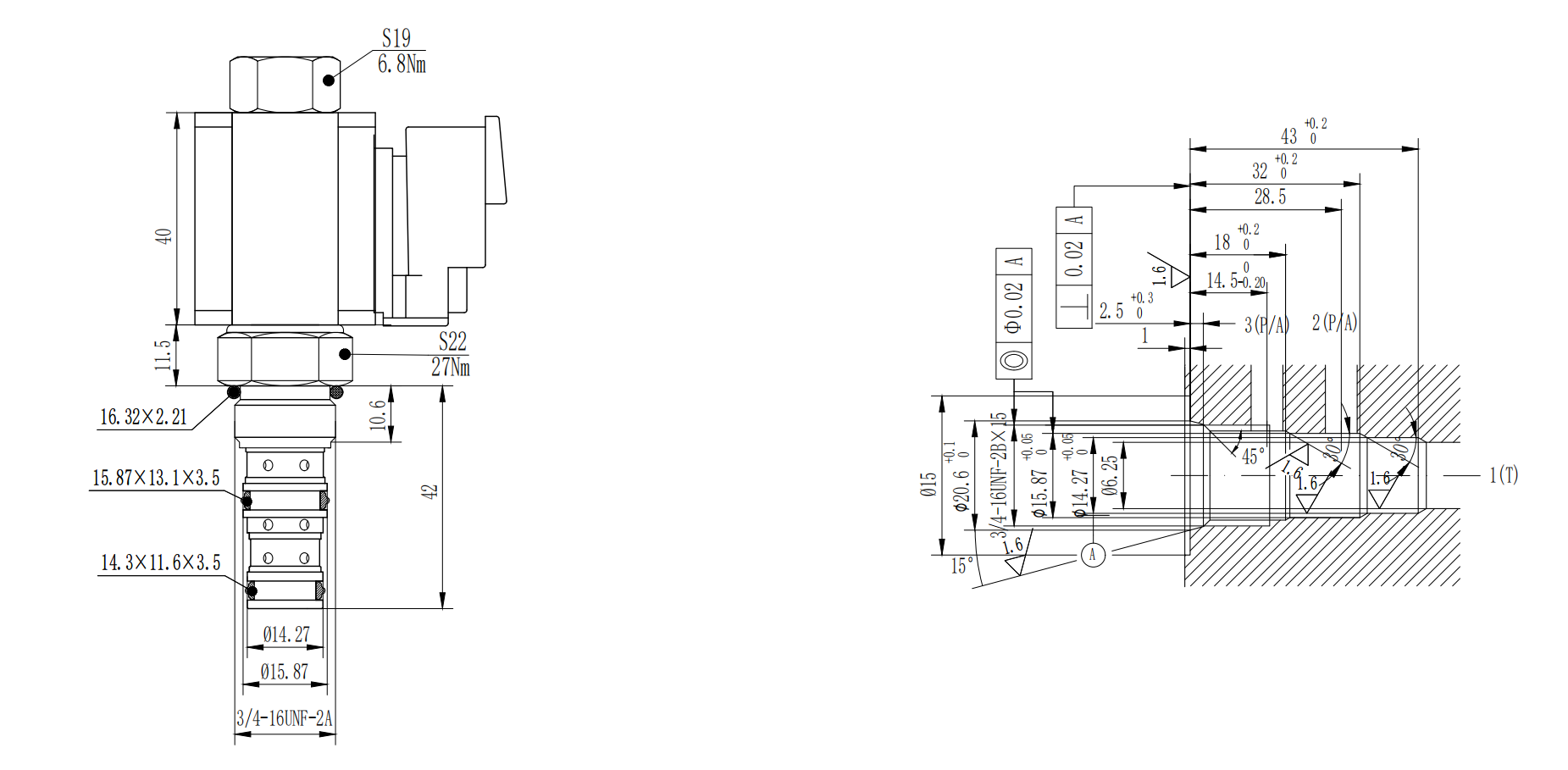

치수:

적용 분야：

• 산업용 유압 시스템: 공작기계, 사출성형기, 다이캐스팅기, 크레인 등과 같은 산업 장비의 유압 시스템에서 2위치 3방향 카트리지 솔레노이드 밸브를 사용하여 액추에이터(유압 실린더 및 유압 모터 등)의 이동 방향, 속도, 시작 및 정지를 제어하여 다양하고 복잡한 작업 사이클과 모션 제어를 달성할 수 있습니다.

• 엔지니어링 기계: 굴삭기, 로더, 불도저와 같은 엔지니어링 기계의 유압 시스템에서 2위치 3방향 카트리지 솔레노이드 밸브는 굴삭 암의 들어올리기 및 회전, 버킷의 적재 및 하역 등 다양한 작업 장치의 동작을 제어하여 다양한 건설 요구 사항을 충족할 수 있습니다.

• 항공우주 분야: 항공기의 유압 제어 시스템, 랜딩 기어 수축 및 확장 시스템, 플랩 제어 시스템 등에서 2위치 3웨이 카트리지 솔레노이드 밸브를 사용하여 유압유의 흐름 방향과 흐름을 정확하게 제어하여 항공기의 비행 안전과 다양한 비행 자세의 실현을 보장합니다.
