디엔6 2방향 2위치 상시 닫힘 양방향 카트리지 솔레노이드 밸브

JSD06-01

제품 소개：

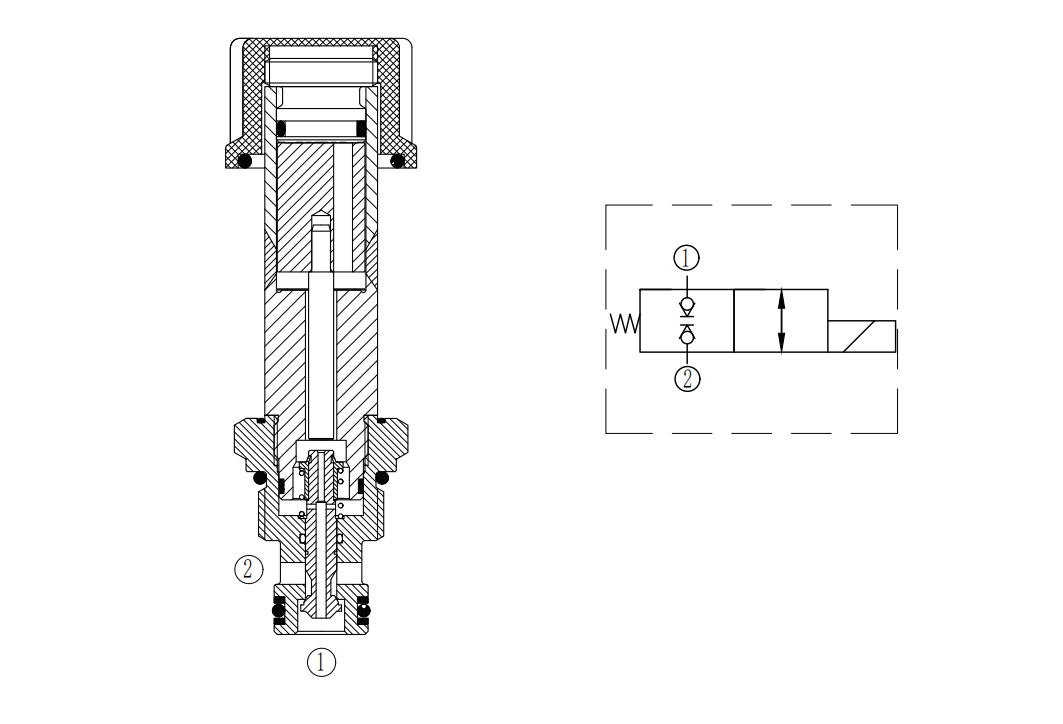

솔레노이드 밸브 작동식, 2방향 2위치, 상시 닫힘, 직동식 포펫 타입, 양방향 차단, 나사식 카트리지 밸브입니다. 부하 유지 용도에서 누설을 최소화하도록 특수 설계되었습니다. 코일에 전원이 공급되지 않으면 솔레노이드 밸브는 양방향 흐름을 차단합니다. 코일에 전원이 공급되면 밸브의 포펫이 열려 1에서 2, 2에서 1로 자유롭게 흐릅니다. 일체형 바디를 사용한 견고한 설계는 캐비티 내 편심의 영향을 최소화하고 뛰어난 신뢰성을 제공합니다. 최적화된 유로 덕분에 압력 강하가 낮습니다.

작업:

전자석에 전원이 공급되지 않으면 오일의 양방향 흐름이 차단됩니다.

전자석에 전원이 공급되면 스풀이 열리고 오일은 2에서 1로, 1에서 2로 흐릅니다.

특징:

• 정격 전기 코일은 연속 작동에 적합합니다.

• 선택적인 코일 전압 및 단자.

• 모든 오일 포트는 완전히 가압될 수 있습니다.

• 효율적인 습식 전기자 구조.

• 코일 일체형 성형 디자인.


• 밸브 코어와 밸브 슬리브는 다루기 힘들고 내구성이 뛰어납니다.

• 산업용 범용 잭.

• 컴팩트한 구조


명세서:

최대 작동 압력: 350bar(5075psi)

흐름: 성능 곡선을 참조하세요.

내부 누출: 350bar에서 누출은 ≤1mL/min입니다.

작동 전압: 12VDC, 24VDC, 110VAC, 220VAC.

최소 작동 전압: 정상 전압의 85%.

필터링 정확도: 20μm.

사용 온도: -40℃~ 120℃(NBR), -26℃~ 204℃(FKM)

매체 : 점도 7.4~420 중부 표준시(50~2000)ssu의 미네랄 오일 또는 윤활 기능이 있는 합성 오일.

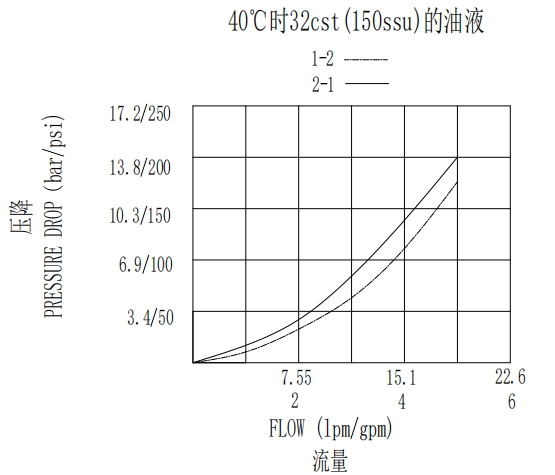

특성:

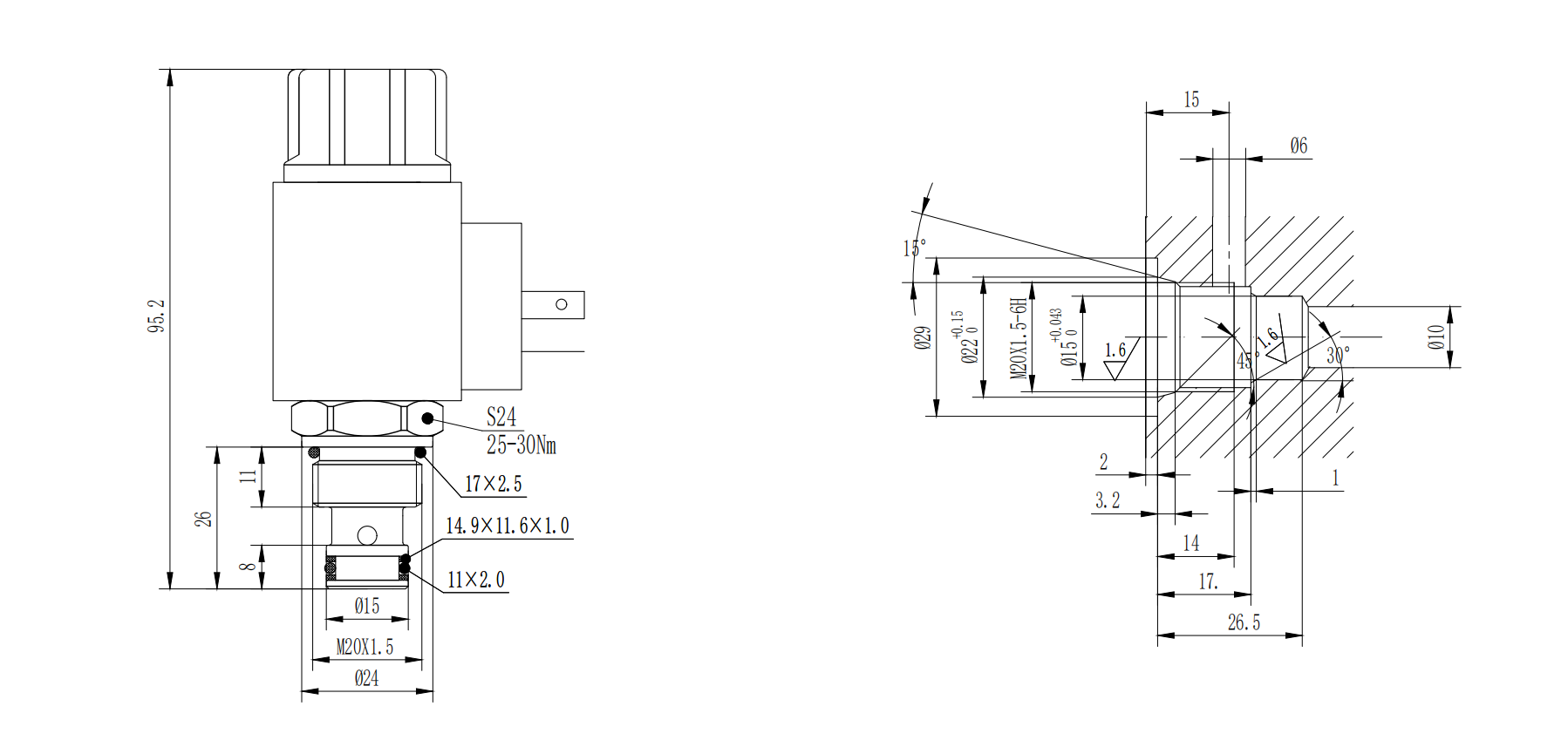

치수:

응용 시나리오:

• 유압 시스템: 엔지니어링 기계, 공작 기계 및 기타 장비의 유압 시스템에서 유압 오일의 개폐를 제어하여 액추에이터(유압 실린더 및 유압 모터 등)의 동작 제어를 실현하는 데 사용됩니다. 예를 들어, 사출 성형기의 형폐 과정에서는 솔레노이드 밸브가 유압 오일의 흐름을 제어하여 형의 개폐를 구동합니다.

• 유체 제어 시스템: 일부 화학, 제약 및 기타 산업의 유체 이송 및 제어 시스템에서는 다양한 액체 또는 기체 매체를 정밀하게 온/오프 제어하여 생산 공정의 안정성과 안전성을 보장합니다. 예를 들어, 화학 반응기에서 반응 원료의 투입 및 배출은 솔레노이드 밸브로 제어됩니다.

자주 묻는 질문：

솔레노이드 밸브에서 2위치 2방향은 무엇을 의미합니까?

"2위치"는 솔레노이드 밸브에 열림과 닫힘의 두 가지 작동 위치가 있다는 것을 의미합니다. "2방향"는 솔레노이드 밸브에 일반적으로 입구와 출구의 두 채널 포트가 있으며, 솔레노이드 밸브의 스위칭 동작을 통해 두 채널 사이에서 매체가 켜지고 꺼지는 것이 제어된다는 것을 의미합니다.

솔레노이드 카트리지 밸브란 무엇입니까?

솔레노이드 카트리지 밸브는 전자기력으로 제어되는 유압 밸브입니다. 카트리지 구조(밸브 본체가 장착 구멍에 매립된 구조)를 채택했으며, 솔레노이드 파일럿 밸브와 메인 밸브로 구성됩니다.
