디엔10 니들 제한기 프리 역류 제어 밸브

JCN10-01

제품 소개:

니들 제한장치가 없는 역류 제어 밸브는 일방향 밸브와 스로틀 밸브의 기능을 통합한 소형 유체 제어 장치입니다. 액체 시스템용으로 특별히 설계되었으며, 공간이 제한적이고 안정적인 일방향 유량 제어가 필요한 환경에 적합합니다.

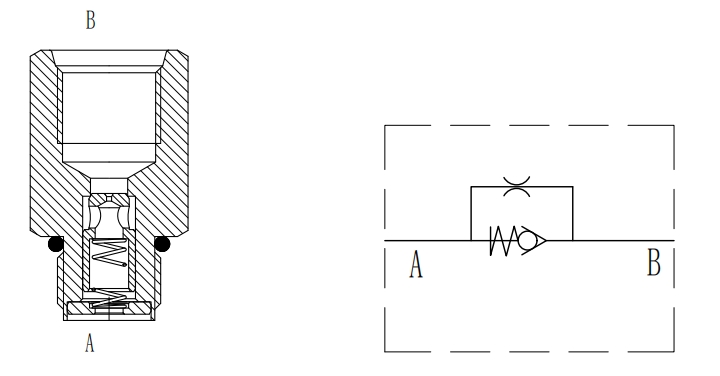

작업:

• 정방향 흐름(A→B): 유체가 고정된 스로틀 구멍을 통과하며, 유량은 구멍 크기와 압력 차이에 따라 결정되어 안정적인 속도 제어가 가능합니다.

• 역류(B→A): 유체 압력으로 인해 일방향 밸브 코어가 열리고 거의 저항 없이 우회 채널을 통해 직접 통과합니다.

특징:

• 내구성과 낮은 누출을 위해 스풀과 시트를 강화했습니다.

• 소량

• 재빨리 제자리에 닫습니다.

• 산업용 기존 밸브 구멍.

명세서:

최대 작동 압력: 315bar(4568psi)

흐름: 성능 곡선을 참조하세요.

일정 흐름: 20bar(290psi)의 압력에서:

           오리피스 흐름

          1.0mm 2300~2750ml/분

          0.9mm 1830~2130ml/분

          0.8mm 1420~1680ml/분

필터링 정확도: 25μm.

사용 온도: -40℃~ 120℃(NBR), -26℃~ 204℃(FKM)

매체 : 점도 7.4~420 중부 표준시(50~2000)ssu의 미네랄 오일 또는 윤활 기능이 있는 합성 오일.

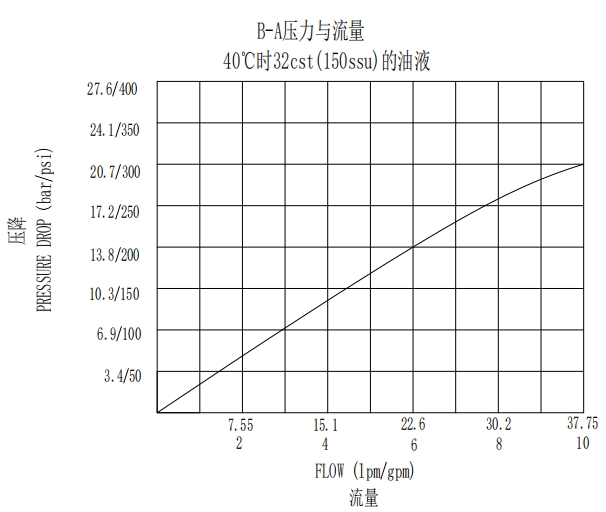

특성:

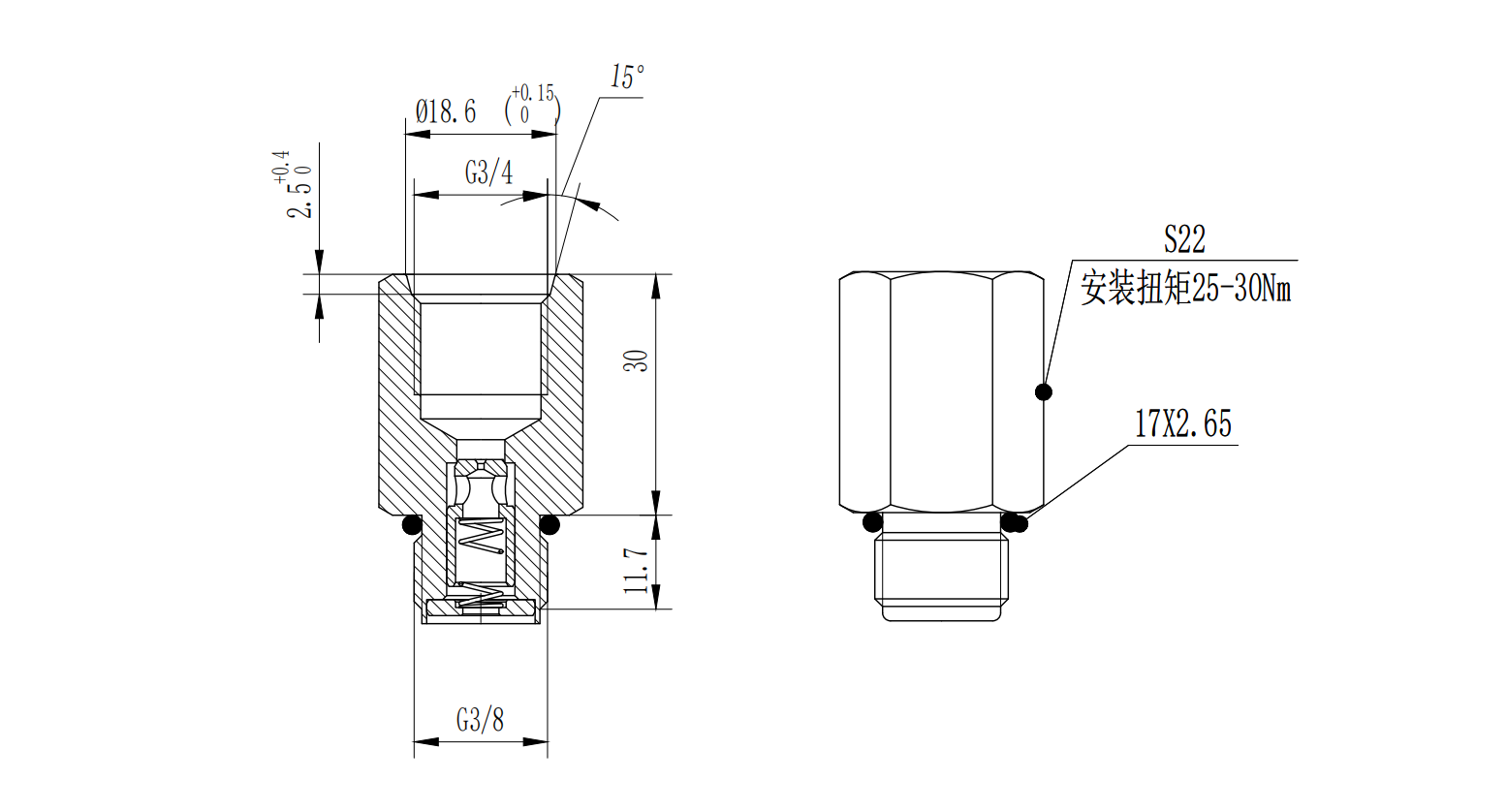

치수:

니들 제한기 자유 역류 제어 밸브의 적용 분야:

• 공학기계: 굴삭기의 붐, 디퍼, 버킷 실린더를 제어하는 ​​데 사용되며 실린더의 이동 속도를 정확하게 제어하여 원활한 작동을 실현하고 작업 효율과 작업 정확도를 향상시킵니다.

• 공작기계 장비: CNC 공작기계의 유압 공급 시스템에서는 공구의 공급 속도를 정확하게 제어하여 가공 정확도와 표면 품질을 보장합니다.

• 자동화된 생산라인: 재료운송, 조립 등의 공압제어시스템에서 실린더의 이동속도를 제어하여 생산공정의 안정성과 효율성을 보장합니다.

니들 제한장치가 없는 역류 제어 밸브는 높은 집적도, 무보수, 높은 내압성이라는 핵심 장점을 가지고 있습니다. 유압/공압 시스템에서 단방향 정밀 속도 제어를 구현하는 경제적인 솔루션입니다. 고정 유량 요구량, 콤팩트한 공간, 높은 신뢰성 요구 사항(예: 엔지니어링 기계 및 야금 장비)이 요구되는 산업 환경에 적합합니다. 밸브를 선택할 때는 밸브의 개구부 정합 및 시스템 청결 관리에 중점을 두어 수명을 연장해야 합니다.
