디엔10 유량 분배기 또는 결합 밸브

제이에프디10-01

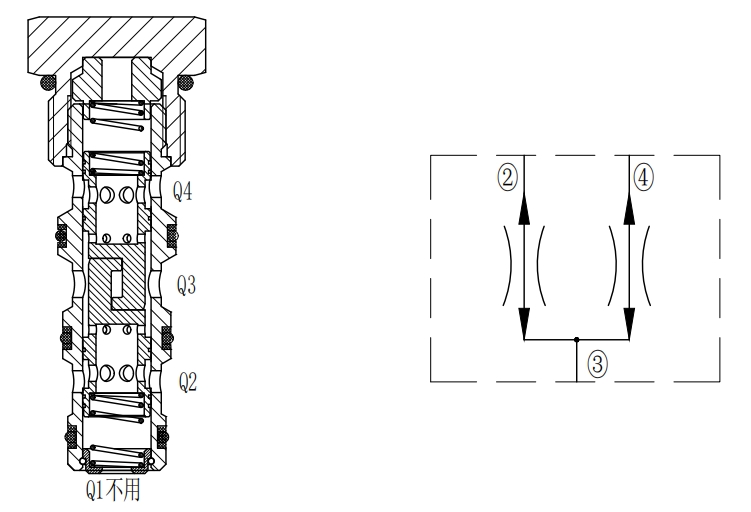

유량 분배기 또는 결합 밸브의 작동:

• 유량 분배 원리: 유량 분배 모드에서는 입력 유량이 포트 ③에서 포트 ②와 ④로 지정된 비율로 흐르며 작동 압력의 영향을 받지 않습니다. 밸브는 압력 보상 메커니즘과 유량 분배 밸브 코어를 사용하여 입력 유량을 설정된 비율에 따라 각 출력 포트로 정확하게 분배하여 여러 액추에이터의 동기식 유량 분배 동작을 구현합니다.

• 유량 수집 원리: 오일이 반대 방향으로 흐를 때, 포트 ②와 ④의 유량은 포트 ③에서 수집됩니다. 유량 수집 과정에서 밸브는 내부 압력 피드백 및 유량 제어 메커니즘을 사용하여 각 입력 포트의 유량이 출력 포트에서 균등하게 수집되도록 하여 동기식 유량 수집 기능을 구현합니다.

특징:

• 전환과 수집의 동기화.

• 이 부품은 다루기 힘들고 내구성이 뛰어납니다.


• 조용하고 안정적인 반응.

• 넓은 유량 범위.

• 산업용 기존 밸브 구멍.

명세서:

작동 압력: 210bar(3045psi)

흐름 옵션:

   입력 흐름 비율 모델

    98.4 엘피엠 50:50 11

   128.7 엘피엠 50:50 22

    167 엘피엠 50:50 33

    197 엘피엠 50:50 44

유량 유지 정확도: 10%(최대 정격 유량의 25~100%)

필터링 정확도: 25μm.

사용 온도: -40℃~ 120℃(NBR), -26℃~ 204℃(FKM)

매체 : 점도 7.4~420 중부 표준시(50~2000)ssu의 미네랄 오일 또는 윤활 기능이 있는 합성 오일.

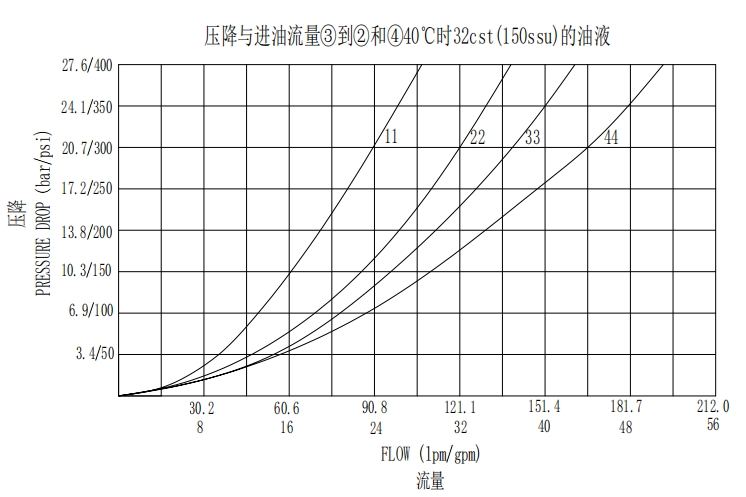

특성:

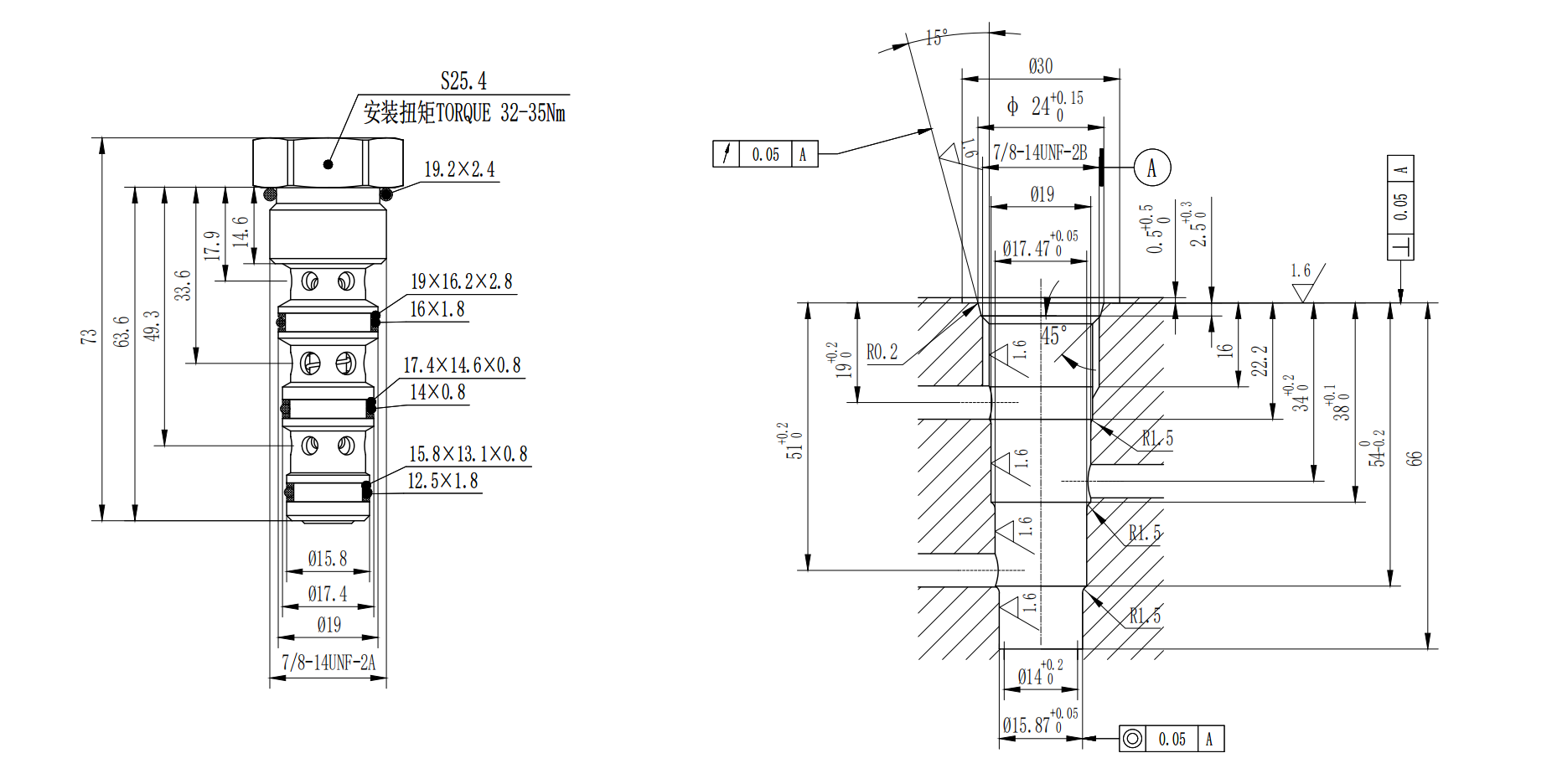

치수:

유량 분배기 또는 결합 밸브의 적용 분야:

• 엔지니어링 기계: 크레인의 여러 붐 실린더의 동기적 확장 및 수축, 굴삭기의 여러 작업 장치 실린더의 협조 작동과 같이 엔지니어링 기계의 원활하고 협조적인 움직임을 보장하고 작업 효율성과 안전성을 향상시킬 수 있습니다.

• 야금장비: 압연기의 롤러 리프팅 실린더와 연속주조기의 결정화기 진동 실린더의 동기 운동을 제어하여 철강 생산 공정의 안정성과 제품 품질을 보장하는 데 사용됩니다.

• 자동차 제조: 자동차 생산 라인의 다양한 유압 장비에서 중요한 역할을 합니다. 예를 들어 차체 용접 고정구의 동기 제어, 자동차 부품 가공 장비의 모션 제어 등을 담당하며, 생산의 자동화 정도와 제품 일관성을 향상시키는 데 도움이 됩니다.

• 조선업: 선박 조타장치의 유압시스템 및 선박 화물 크레인의 여러 실린더의 동기 제어에 적용되어 선박 설비의 안정적인 작동과 작동의 정확성을 보장합니다.
