기존의 DF32 모노블록 방향 밸브와 비교했을 때, DF32H.2 오일 충전 모노블록 방향 밸브는 밸브 본체에 두 개의 별도 단방향 오일 공급 밸브를 추가하여 기존 과부하 밸브의 구조를 단순화하고 신뢰성을 향상시킵니다.
250L/분 2뱅크 수동 오일 충전 모노블록 방향 밸브
모델: DF32H.2 모노블록 방향 밸브
제품 특징:
기존 DF32와 비교 모노블록 방향 밸브DF32H.2 오일 충전 모노블록 방향 밸브는 밸브 본체에 두 개의 개별 단방향 오일 보충 밸브를 추가하여 기존 과부하 밸브의 구조를 간소화하고 신뢰성을 향상시킵니다. 추가된 버킷 오일 보충 밸브는 직경을 증가시켜 오일 보충 용량을 충분하고 안정적으로 유지하고, 버킷 오일 실린더를 더욱 안전하게 보호하며, DF32에 사용된 기존 과부하 오일 보충 밸브의 문제점을 보완합니다. 모노블록 방향 밸브버킷의 캐비티가 작고 구조가 복잡하며, 오일 보충 밸브의 압력이 높고, 직경이 작으며, 오일 보충 용량이 부족한 경우가 있습니다. 붐 오일 보충 밸브의 주요 기능은 붐 하강 과정에서 유압 시스템이 충분한 오일 보충 유량을 공급할 수 있도록 보장하여 붐이 자체 중량으로 인해 너무 빨리 하강하는 것을 방지하는 것입니다. 시스템의 압력 변동 및 충격.

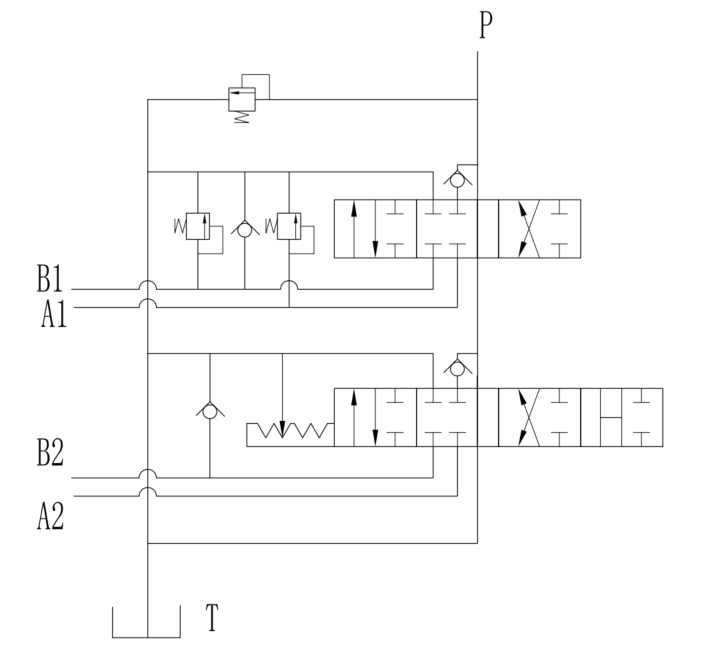

유압 회로도：
명세서:
| 오일 충전 모노블록 방향 밸브 | ||
오일 포트 연결 모드 | 플랜지 연결 | |
컨트롤 모드 | 압력 제어 | |
설치 모드 | 개요 도면 참조 | |
오른쪽 | mm | 32 |
| 유압 압력 | ||
| 공칭 유량 | 리터/분 | 250 |
| 최대 압력 | 술집 | 280 |
최대 허용 오일 리턴 백 압력 | 술집 | 15 |
| 유압 오일 온도 범위 | 섭씨 | -20~100 |
| 점도 범위 | ㎡/초 | 10~460 |
| 오일의 허용 오염 수준 | -/19/16（ISO4406:1999） | |
| 기계 | ||
| 무게 | 킬로그램 | 36 |
밸브 코어가 허용하는 최대 작동력 | N | 300 |

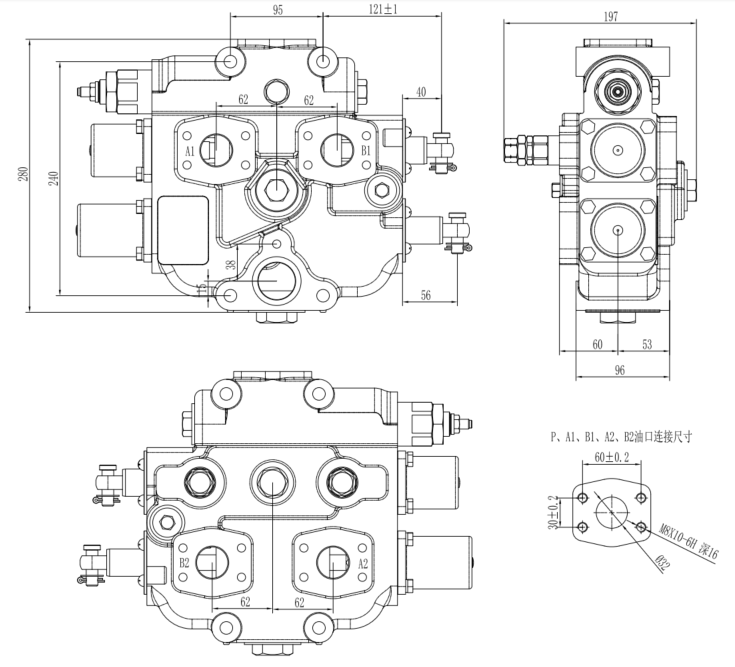

제품 개요 도면：
일반적인 응용 프로그램 시나리오:
엔지니어링 기계: 굴삭기 및 로더의 붐/버킷 제어.
농업 장비: 트랙터의 유압 리프팅 시스템, 수확기의 조향 장치.
산업장비: 사출성형기 및 유압프레스의 방향 및 압력 제어.
조선 및 중공업: 갑판 기계 및 크레인의 다중 액추에이터 협업 작동.
자주 묻는 질문：
오일 보충 체크 밸브의 작동 원리는 무엇입니까?
구조적 특징:
일반적으로 스프링 장착 일방향 밸브로, 다방향 밸브의 저압 측이나 복귀 오일 회로에 설치되고 오일 탱크나 오일 보충 파이프라인에 연결됩니다.
작동 논리:
1. 시스템 저압 측의 압력이 보충 밸브의 개방 압력(예: 0.3~0.5MPa)보다 낮을 경우, 밸브 코어는 스프링에 의해 열리고 오일은 보충 파이프라인에서 시스템으로 흘러 들어갑니다.
2. 시스템 압력이 정상 범위로 돌아오면 보충 밸브가 자동으로 닫혀 오일 역류를 방지합니다.
