250L/분 2 뱅크 유압 모노블록 방향 밸브

작동 원리:

DF32G.2YK 2 뱅크 모노블록 방향 제어 밸브는 다양한 밸브 코어의 조합 및 움직임을 통해 유압 오일의 흐름 방향을 전환합니다. 유압 제어 시스템은 작동 지침에 따라 밸브 코어를 구동하여 오일 포트의 연결 상태를 변경하고 유압 실린더, 유압 모터 등 다양한 액추에이터에 유압 오일을 정확하게 분배하여 장비의 상승, 하강, 회전, 후퇴 등 다양한 동작을 구현합니다.

제품 특징:

이 유압 모노블록 방향 밸브는 주로 대형 및 중형 로더에 사용되며, 불도저와 같은 다른 대형 및 중형 엔지니어링 기계의 작업 장치의 유압 시스템에도 사용될 수 있습니다.

• 감압 비례 파일럿 밸브 제어는 역방향 작동력을 크게 줄이고, 유압 모노블록 방향 밸브의 미세 운동 특성을 개선하며, 파이프라인 배치를 용이하게 하고 시스템 압력 손실을 줄입니다.

• 안전밸브, 과부하밸브, 오일보충밸브, 일방향밸브는 플러그인 구조를 채택하여 다용성이 좋고 유지관리가 용이합니다.

• 제어 모드：유압 제어

• 루프 형태：직렬 회로

• 증분형 유량 특성을 갖춘 넓은 유량 미세 조정 제어 범위

• 밸브 코어 기능: 3위치 및 4위치

• 각 조절 홈의 합리적인 설계는 유압 모노블록 방향 밸브의 효과적인 속도 조절 영역을 넓히고, 미세 모션 제어 특성을 향상시키며, 붐이 급격하게 하강할 때 밸브 스템 제어에 미치는 영향이 적습니다(이때 붐 실린더의 대챔버의 복귀 흐름은 고압이고 유량이 큽니다).

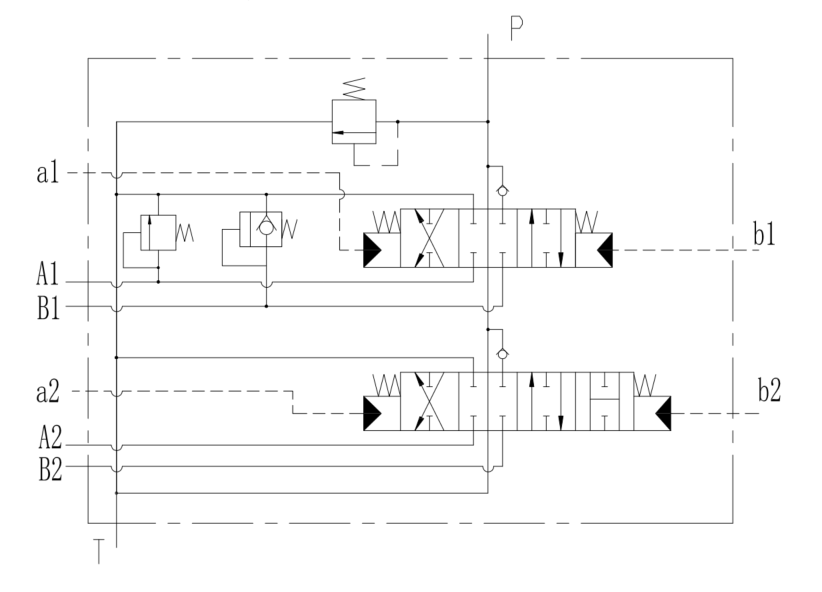

유압 회로도：

명세서:

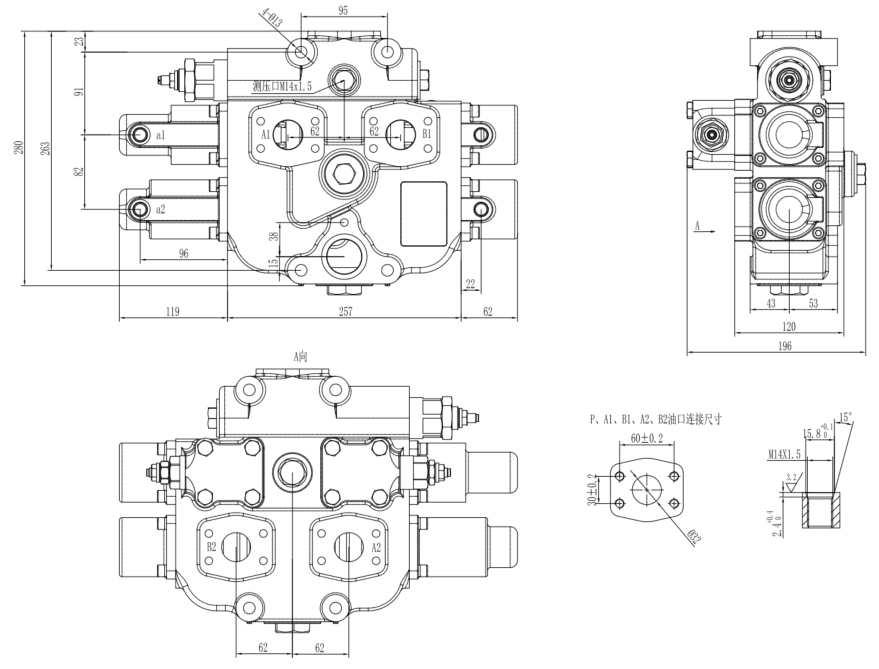

제품 개요 도면：

적용 분야：

• 엔지니어링 기계:굴삭기, 로더, 불도저, 크레인 등 엔지니어링 기계에 널리 사용됩니다.

• 농업 기계:트랙터, 콤바인 수확기, 파종기 등 농업 장비

• 산업 자동화 장비:사출성형기, 다이캐스팅기, 스탬핑기 등 산업 자동화 장비

• 특수 차량:소방차, 고소작업차, 위생차량 및 기타 특수차량
