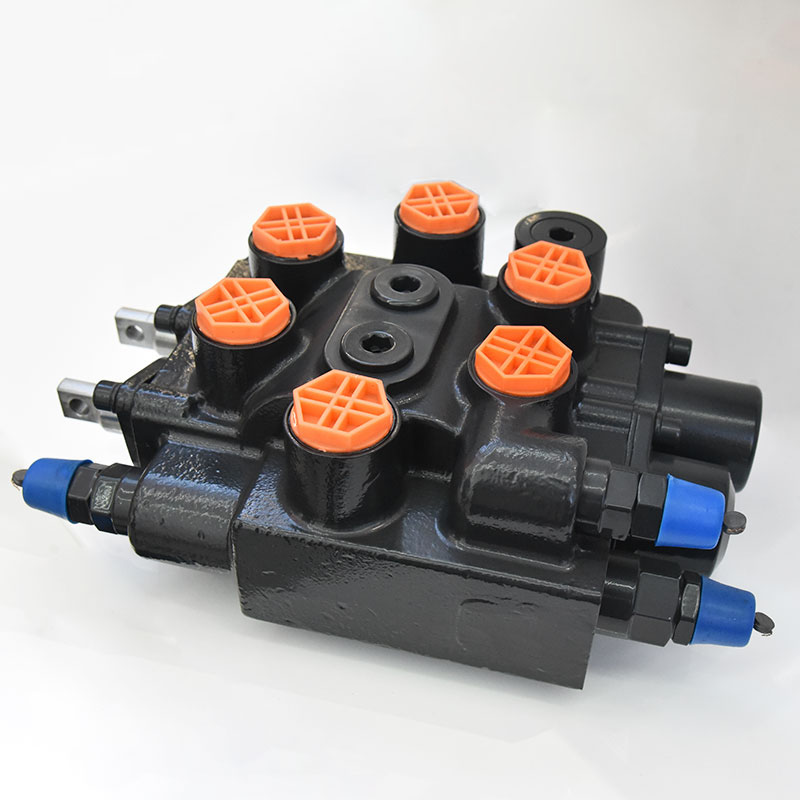

100L/분 2 뱅크 수동 플로팅 모노블록 방향 밸브

제품 특징:

이 제품은 중소형 유압 시스템용으로 설계된 플로팅 모노블록 방향 제어 밸브로, 여러 액추에이터(유압 실린더, 모터 등)를 제어해야 하는 엔지니어링 기계, 농업 장비 또는 산업 현장에 적합합니다. 핵심 기능은 수동 조작을 통해 유체 흐름의 방향을 변경하여 왕복 운동 또는 액추에이터 정지를 구현하는 것이며, 특수 작업 조건을 충족하는 플로트 디텐트(뜨다 디텐트) 기능을 갖추고 있습니다.

• 2링크 디자인

• 플로트 디텐트: 밸브 스템이 플로트 위치에 있을 때, 액추에이터의 두 챔버(유압 실린더 등)가 탱크에 연결되고 외부 하중은 자유롭게 움직일 수 있습니다(예: 지형에 장비를 걸어두는 트랙터).


• 회로 형태: 직렬 회로

• 수동 조작: 밸브 코어 위치는 전기적 제어나 파일럿 압력이 필요 없이 기계식 레버나 핸들로 직접 제어되므로 전력이 없는 환경이나 간단한 시스템에 적합합니다.

• 밸브 본체는 여러 개의 제어 모듈이 통합된 단일 주물입니다. 분리형 밸브에 비해 크기가 작고 누출 위험이 적으며 설치가 용이합니다.

• 컴팩트한 구조, 공간 절약, 간편한 설치

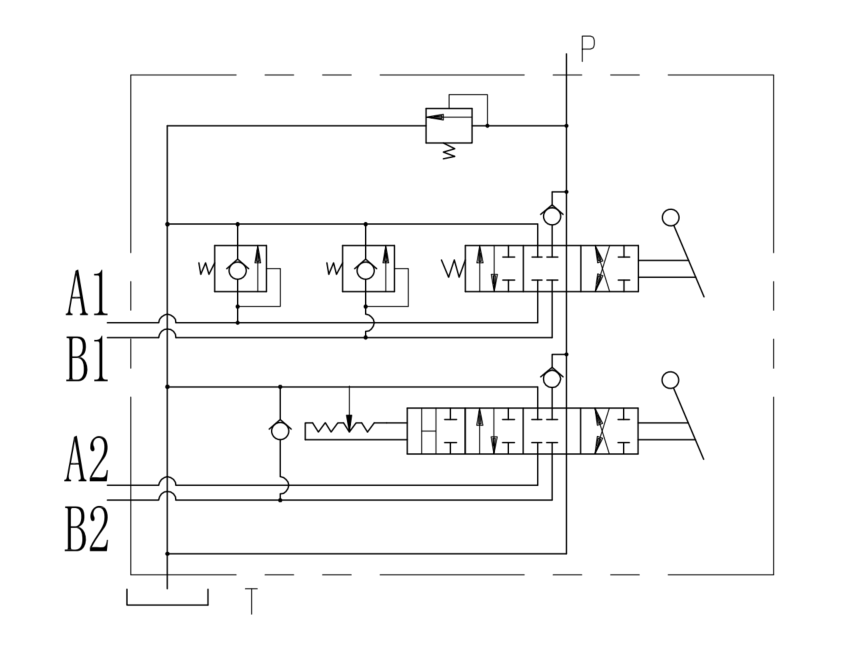

유압 회로도：

명세서:

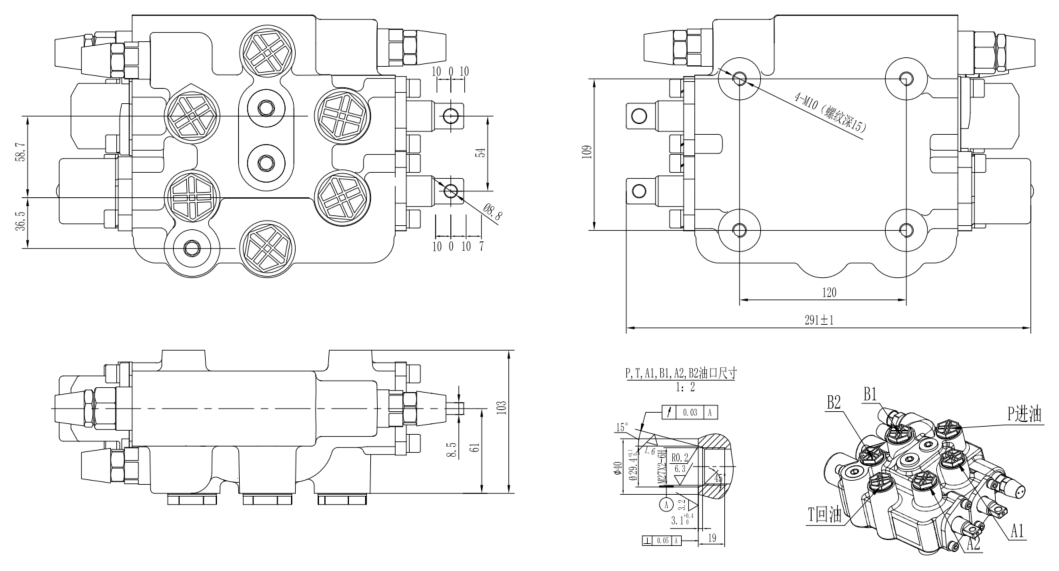

제품 개요 도면：

적용 분야：

• 농업기계: 트랙터 서스펜션 시스템, 수확기 유압 제어.

• 엔지니어링 기계: 소형 로더 버킷 리프팅, 불도저 블레이드 조정.

• 산업 장비: 재료 취급 플랫폼, 유압 클램프 제어.

장점 요약：

• 컴팩트한 구조로 설치 공간을 절약합니다.

• 듀얼 모듈 디자인은 여러 개의 액추에이터에 대한 독립적인 제어를 지원합니다.

• 플로트 디텐트는 장비의 적응성을 높이고 수동 개입을 줄입니다.

• 수동 조작은 안정적이며 전자 제어가 필요 없는 저비용 시스템에 적합합니다.

자주 묻는 질문

방향 밸브의 목적은 무엇입니까?

방향 제어 밸브는 유압 시스템에서 유압 유체의 흐름을 정밀하게 제어하는 ​​데 사용됩니다. 이 밸브는 유체 흐름을 여러 방향으로 분산시켜 방향 제어를 가능하게 합니다. 공급원에서 액추에이터로 또는 액추에이터에서 복귀 라인으로 우회하는 것이 가능합니다.

로더의 플로트 디텐트의 역할은 무엇입니까?

플로트 디텐트 플로트 디텐트 플로트 디텐트 플로트 디텐트
