SD25 시리즈 모노블록 섹셔널 밸브

응용 프로그램 및 기능:

SD25 시리즈 섹셔널 밸브는 개방형 및 폐쇄형 중앙 유압 시스템을 위한 1~12섹션의 간단하고 컴팩트하며 견고한 섹셔널 밸브입니다.

• 모든 작업 구역에 주 압력 재공급 밸브와 부하 체크 밸브가 장착되어 있습니다.

• 병렬로 사용 가능 또는 직렬 회로.

• 선택적인 캐리오버 포트.

• 다양한 서비스 포트와 회로 밸브.

• 직경 25mm(0.98인치) 교체 가능한 스풀.

• 수동, 공압, 유압, 전기 유압 및 원격으로 유연한 케이블 스풀 제어 키트를 사용할 수 있습니다.

작업:

• 기본 원리: SD25 시리즈 섹셔널 밸브의 기본 원리는 밸브 본체의 밸브 코어를 움직여 오일의 흐름 방향을 변경함으로써 유압 액추에이터의 이동 방향과 속도를 제어하는 ​​것입니다. 밸브 코어의 위치가 다를 때, 오일 입구는 각 오일 출구에 연결되어 유압 오일의 분배 및 흐름 제어를 실현합니다.

• 오일 회로 연결 방식: 이 시리즈 밸브의 다양한 연결은 병렬 또는 직렬로 연결될 수 있습니다. 예를 들어, 병렬 연결 시 오일 입구의 오일은 각 방향 밸브의 오일 입구 챔버에 직접 연결되고, 각 밸브의 오일 회수 챔버는 다방향 밸브의 전체 오일 회수 포트에 직접 연결됩니다. 이 연결 방식은 압력 손실이 적고 여러 액추에이터를 동시에 작동시킬 수 있지만, 각 액추에이터에 분배되는 유량은 펌프 유량의 일부에 불과합니다.

명세서:

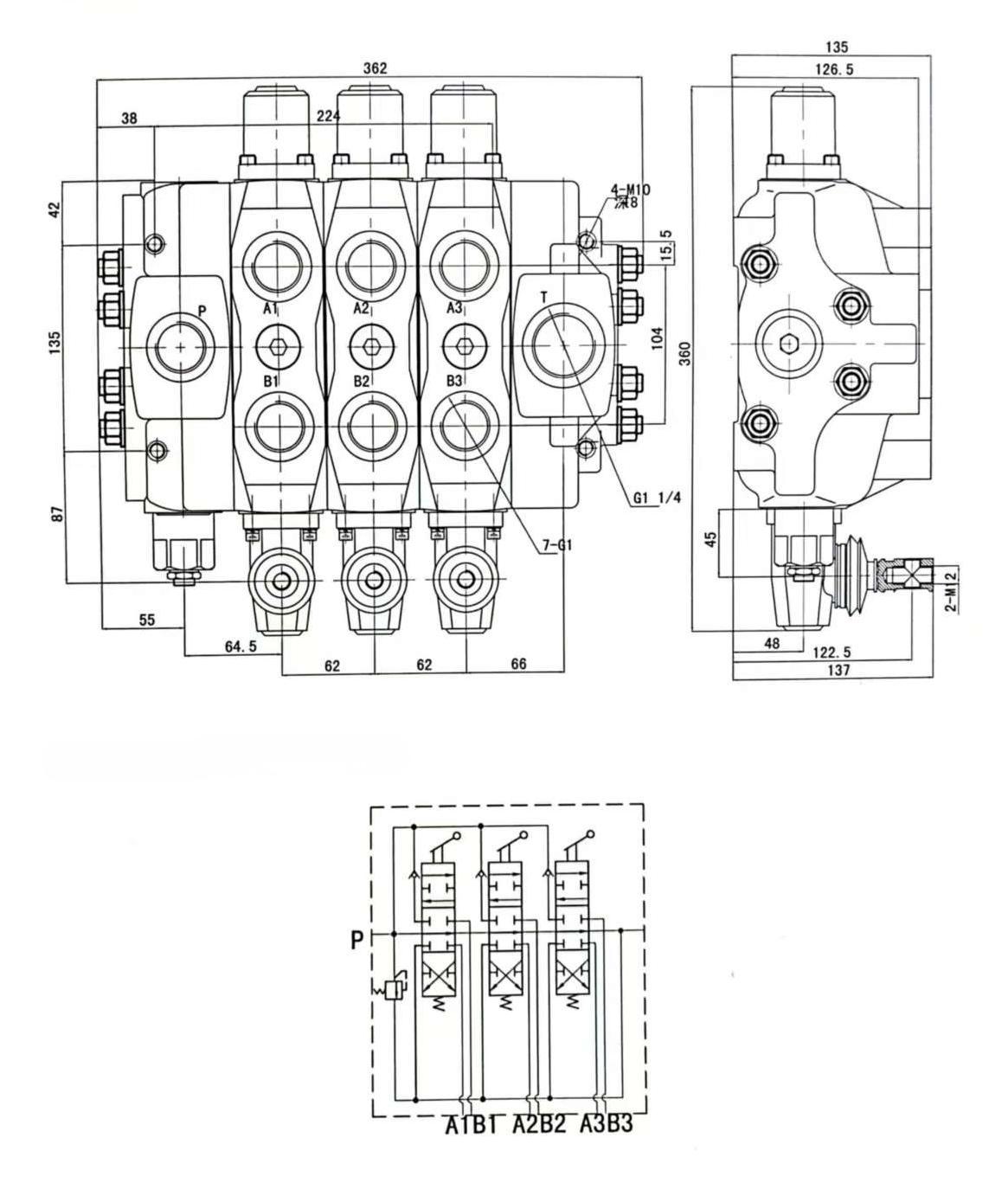

SD25 시리즈 섹셔널 밸브 치수 데이터：

적용 분야：

• 엔지니어링 기계: 굴삭기, 로더, 롤러, 지게차, 트럭 크레인, 콘크리트 펌프 트럭 및 기타 장비에 널리 사용되어 굴삭기 암의 들어올리기와 접기, 로더 버킷의 들어올리기와 뒤집기, 다양하고 복잡한 엔지니어링 작업을 달성하기 위한 기타 동작 등 이러한 기계의 작업 장치를 제어합니다.

• 농업기계: 트랙터, 수확기, 파종기 등의 농업기계에 적용하여 농업기계의 들어올리기, 기울이기, 회전 등을 제어하고 농업 생산의 기계화와 효율성을 개선할 수 있습니다.

• 산업용 차량: 지게차, 스태커와 같은 산업용 차량에서 SD25 시리즈 분할형 다방향 밸브는 차량의 화물 포크를 들어올리고 내리고, 갠트리를 기울이는 등의 동작을 제어하여 화물 적재 및 하역, 취급 작업을 수행하는 데 사용됩니다.
