디엔10 카운터밸런스 카트리지 밸브

JBP10-01

제품 소개：

카운터밸런스 카트리지 밸브는 유압 시스템의 핵심 제어 요소입니다. 핵심 기능은 부하 압력을 균형 있게 조절하고, 중력이나 외력으로 인해 액추에이터(예: 유압 실린더, 모터)가 제어 불능 상태로 움직이는 것을 방지하는 것입니다. 부하가 급격히 변할 때 시스템이 안정적으로 유지되도록 오일 흐름을 동적으로 조절합니다. 정밀한 리프팅, 이동 또는 호버링 제어가 필요한 장비에 널리 사용됩니다.

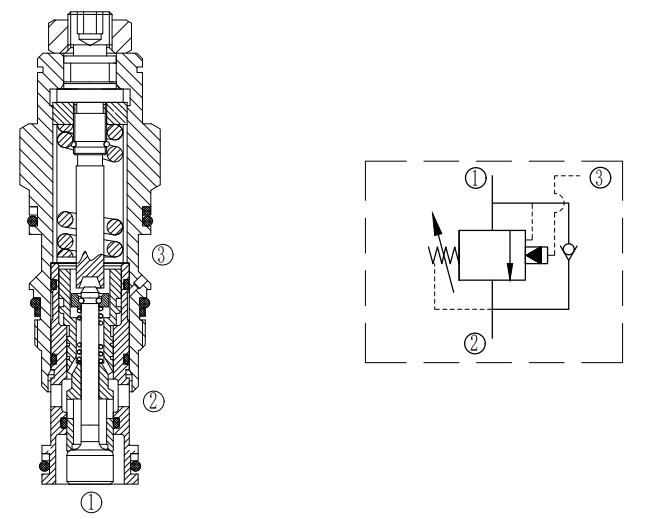

작업:

이 밸브는 ②에서 ①로 액체가 자유롭게 흐르도록 하면서 역류는 방지합니다. 파일럿 포트 ③의 압력이 비례하여 증가하면 ①에서 ②로의 유량도 비례하여 증가합니다.

특징:

• 다양한 작업 조건에 맞춰 고정밀 압력 조절이 가능합니다.

• 빠른 동적 반응으로 압력 충격과 진동을 효과적으로 억제합니다.

• 낮은 내부 누출 설계: 잠금 상태에서 누출이 극히 적어 장기적으로 하중의 안정적인 현탁을 보장합니다.

• 모듈식 설치: 플러그인 구조로 통합이 쉽고 파이프라인의 복잡성이 줄어듭니다.

• 강력한 오염 저항성: 밸브 코어 구조가 유압 오일의 작은 입자에 적응하여 고장률을 줄입니다.

명세서:

최대 작동 압력: 280bar(3118psi)

흐름: 성능 곡선을 참조하세요.

내부 누출:≤0.4mL/분

파일럿 비율：3：1

특징f：오버플로우 압력은 부하값(즉, 작동 압력)의 1.3배로 설정됩니다. ② 입구는 전체 압력을 견딜 수 없으며, 그렇지 않으면 설정 압력에 영향을 미칩니다.

필터링 정확도: 25μm.

사용 온도: -40℃~ 120℃(NBR), -26℃~ 204℃(FKM)

매체 : 점도 7.4~420 중부 표준시(50~2000)ssu의 미네랄 오일 또는 윤활 기능이 있는 합성 오일.

표준 압력 범위: 30~105bar(435~1523psi), 75~280bar(1088~4060psi)

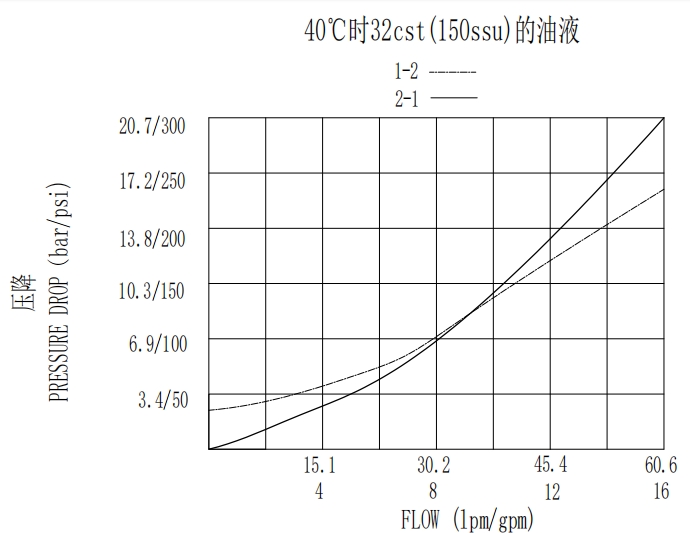

특성:

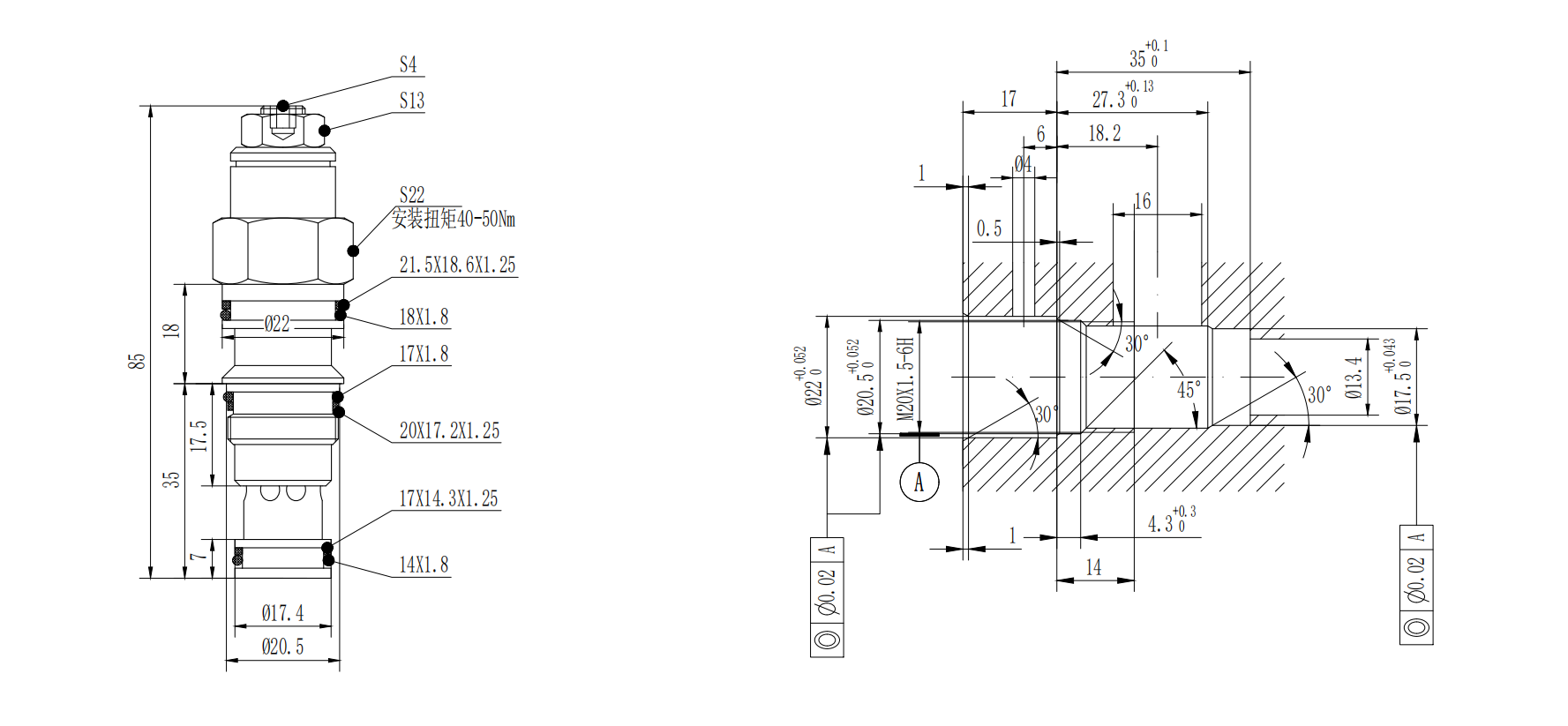

치수:

적용 분야：

카운터밸런스 카트리지 밸브는 건설 기계(크레인, 굴삭기, 로더 등), 광산 기계, 야금 장비, 선박 장비, 산업 자동화 생산 라인 등 다양한 유압 시스템에 널리 사용됩니다. 카운터밸런스 카트리지 밸브는 하중의 효과적인 지지와 정밀한 동작 제어가 필요한 모든 경우에 필수적입니다.

자주 묻는 질문：

카운터밸런스 카트리지 밸브의 기능은 무엇입니까?

• 하중 낙하 방지: 호스나 파이프 파손, 방향 제어 밸브 코어 누출로 인한 하중 낙하 또는 표류를 방지하고, 유압 시스템에 이상이 있을 때 하중을 안정적으로 지지합니다.

• 원활한 움직임 제어: 하중이 떨어지거나 통제 불능 상태에 있을 때 방향 제어 밸브가 갑자기 닫히면 부드럽고 조절 가능한 움직임 제어를 달성하여 원활한 시스템 작동을 보장하고 충격과 진동을 줄일 수 있습니다.
