DCV100 시리즈 섹셔널 방향 밸브

응용 프로그램 및 기능:

DCV100 다방향 방향 밸브는 중-고압 단면 방향 밸브입니다. DCV100 시리즈 단면 밸브는 고객 요구 사항에 따라 오버플로우 밸브, 오버로드 밸브, 체크 밸브, 오일 보충 밸브 등을 장착할 수 있습니다. 오버플로우 밸브는 시스템 압력을 조절할 수 있고, 오버로드 밸브는 단일 오일 챔버의 작동 압력을 제어하며, 체크 밸브는 오일 역류를 방지합니다. 방향 밸브 슬라이드 밸브 기능에는 A, O, Y, P 등이 있으며 임의로 조합할 수 있으며, 역전 핸들에는 두 가지 설치 형태가 있어 서로 다른 방향으로 작동할 수 있습니다. 밸브는 병렬 오일 회로를 채택합니다. 압력 출력 포트는 다른 유압 구성 요소와 연결되어 전원을 공급하도록 설계되었습니다. 특수 설계된 밀봉 방식으로 밸브의 밀봉 성능이 우수합니다. DCV100 시리즈 단면 밸브는 지게차, 위생 차량, 소형 로더와 같은 엔지니어링 기계의 유압 시스템에 널리 사용됩니다.

명세서:

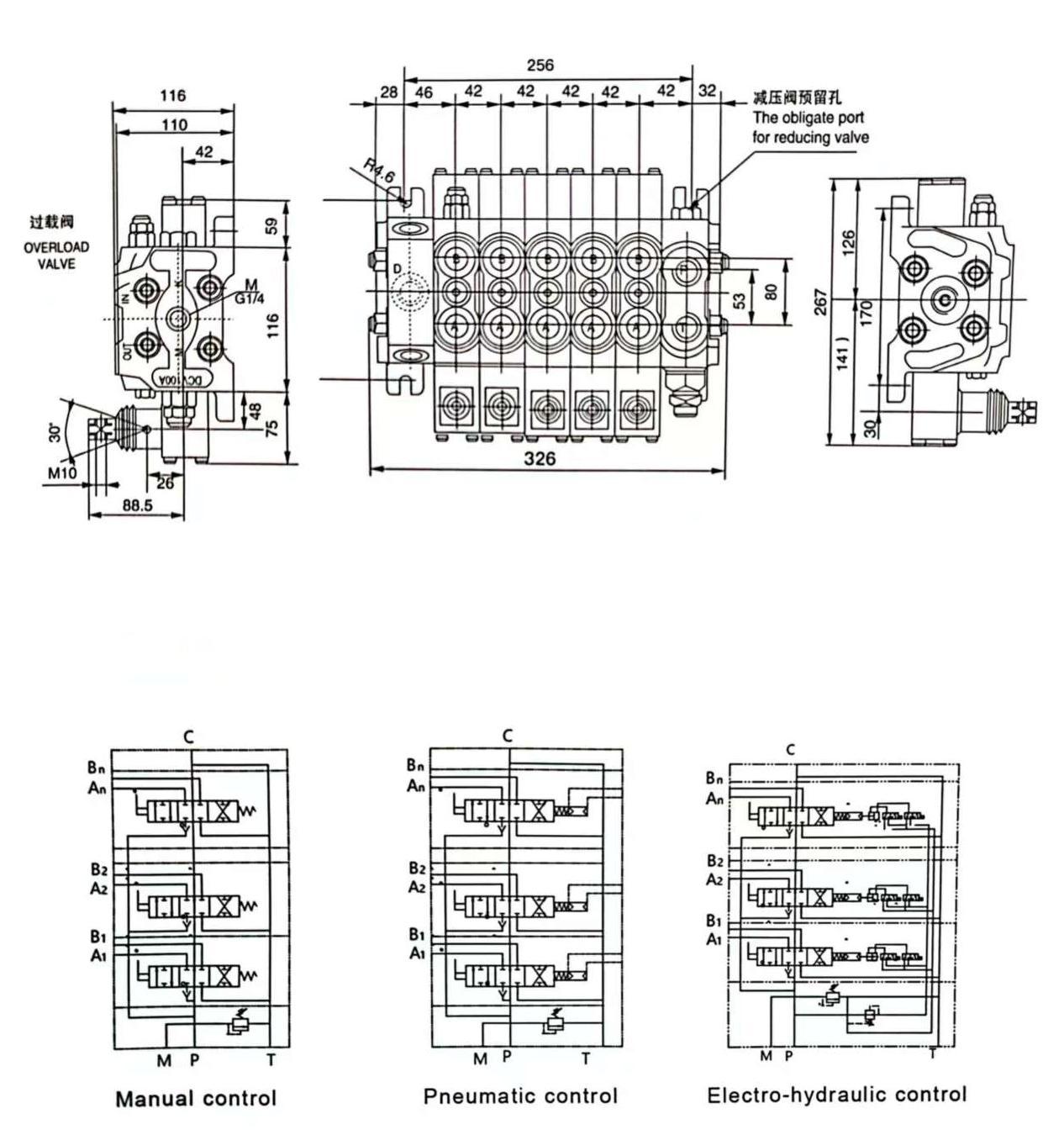

DCV100 시리즈 섹셔널 밸브 치수 데이터:

기술적 장점:

• 높은 신뢰성: 내부 누출을 줄이기 위해 특수 밀봉 기술과 결합된 주철 밸브 본체

• 지능형 제어: 부하 감지 기술을 지원하여 흐름 우선 분배 및 에너지 절약 운영을 실현합니다.

• 맞춤형 서비스: 밸브 플레이트 조합, 압력 레벨 및 제어 방법은 필요에 따라 조정 가능합니다.

구조적 특징：

• 슬라이스 디자인: 오일 입구 밸브 바디, 역전 밸브 플레이트, 오일 리턴 밸브 바디로 구성되어 1~7가지의 유연한 조합을 지원합니다.

• 모듈형 확장: 오버플로 밸브, 오버로드 밸브, 오일 보충 밸브와 같은 추가 기능 모듈을 통합할 수 있습니다.

• 오염 방지 최적화: 직접 작동식 안전 오버플로 밸브를 채택하여 시스템 압력을 안정화합니다. 작동부는 방진 커버로 설계되어 오염 방지 효과가 매우 뛰어나 농기계 작업 환경의 막힘 문제를 해결합니다.

응용 시나리오:

• 엔지니어링 기계: 굴삭기, 로더, 크레인 등

• 특수 차량: 트럭 크레인, 위생 차량(후크 리프트 제어 시스템 등)

• 산업 장비: 압축기, 파일 드라이버, 도로 롤러 등

DCV100 시리즈 섹셔널 밸브는 모듈형 설계와 고압 적응성으로 건설 장비 유압 시스템에 널리 사용되고 있습니다. 모델을 선택할 때는 유량 요구 사항, 압력 레벨, 제어 방식(수동/전기/유압 제어) 및 추가 기능(과부하 보호 등)을 고려해야 합니다.
